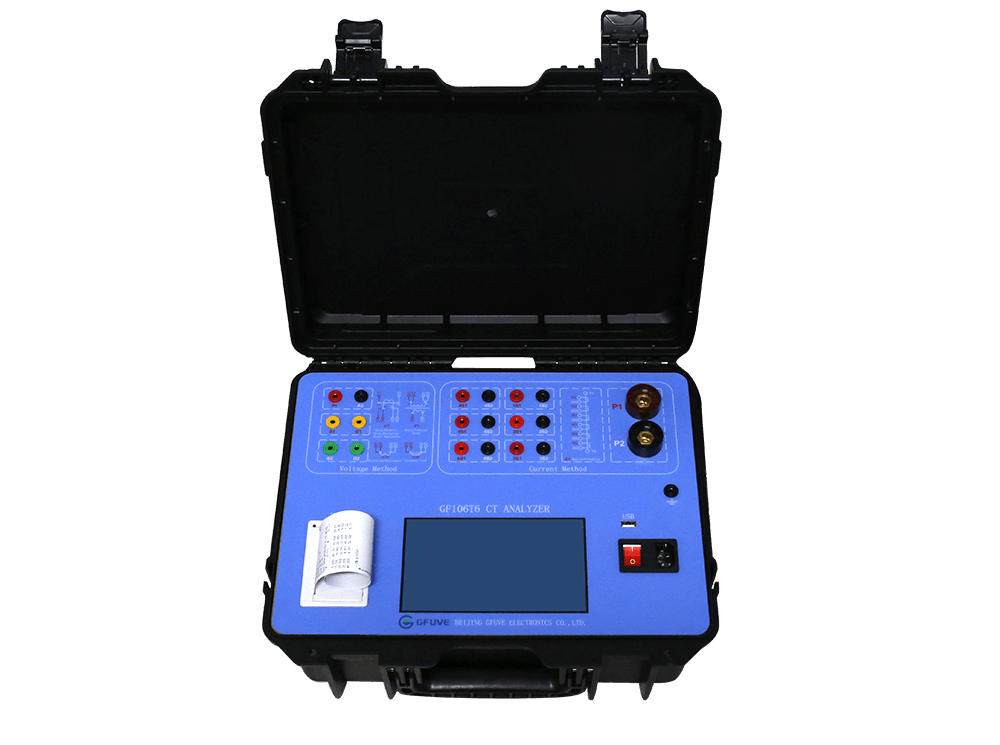

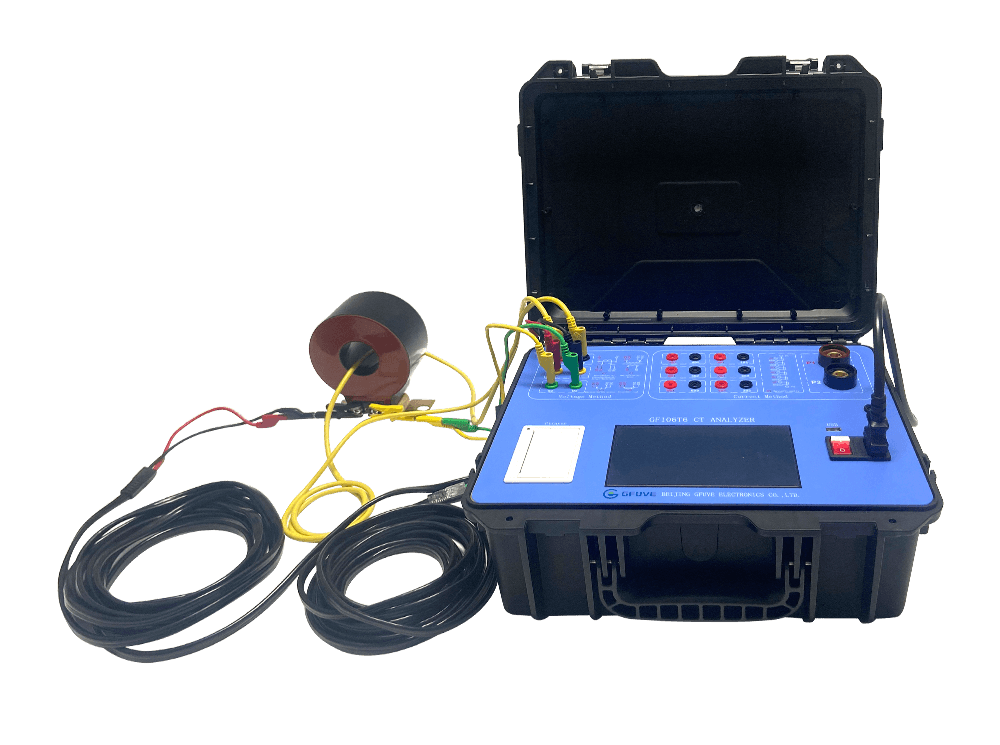

GF106T6 多比变流器分析仪主要用于测量与保护类变流器和TYP类变流器的现场或实验室测试。该设备可同时自动测试六台变流器。该变流器分析仪的测试项目主要包括励磁特性、变比、极性、消磁、变比与相位误差、5%和10%误差曲线、二次绕组电阻检测及二次负载。采用7英寸触摸式TFT彩色液晶屏，一次电流注入范围为0至100A或1000A，自带微型打印机，支持通过USB闪存盘下载数据。GF106T6 电流互感器分析仪是根据IEEE C57.13、IEC60044、IEC61869及GB/T20840-1、2标准，针对保护和计量用电流互感器最全面且易于使用的测试系统。
■ 发电厂；
■ 电气实验室；
■ 计量服务中心；
■ 配电柜公司；
■ 电力工程调试公司；
■ 电力局及电力公司；
■ 电流互感器和电压互感器厂；
■ 工矿企业的电气部门；
■ CT比：1-50000；
■ 高精度 0.02%；
■ CT激励曲线；
■ 通过U盘下载数据；
■ 数据存储容量 10000组；
■ 自动消磁；
■ 7英寸触摸式TFT彩色液晶屏；
■ 下载Word/PDF格式测试报告；
■ 10%误差曲线、5%误差曲线；
■ 操作简便，自动测试误差；
■ 自动检测膝点电压值；
■ 同时测试六种CT比值；
■ 可测试各类保护用CT；
■ 膝点电压范围0.1 V至50 kV；
■ 一次电流注入范围0至100 A或1000 A；
■ 采用电压与电流同步升压原理；
| I. 电流互感器 (CT) |
|---|
| 1. 磁化曲线 |
| 2. 变比试验 |
| 3. 极性 |
| 4. 5%和10%误差曲线 |
| 5. 精度限制系数 (ALF) |
| 6. 消磁 |
| 7. 比值误差、相位误差 |
| 8. 励磁膝点值的自动计算 |
| 9. 负载试验 |
| 10. 电阻试验（绕组直流电阻试验） |
| 11. 一次电流注入 |
| 12. 二次时间常数 (Ts) |
| 13. 剩磁系数 (Kr) |
| 14. 暂态设计系数 (Ktd) |
| 15. 瞬时峰值误差 (Er) |
| 16. 励磁电感 (LU) |
| 17. 仪表安全系数(FS) |
| 18. 综合误差 |
| 19. 端子带电时LED闪烁提示 |
| 20. 可听警告音错误指示器 |
| 21. 测试报告存储、生成及打印功能 |
| 22. 内置热敏打印机 |
| 电气参数 | ||
|---|---|---|
| 精度 | 0.02% 或 0.05% | |
| 电源 | 交流 85-265V，50/60Hz 或 电池 | |
| 输出电压 | 0-180Vrms | |
| 输出电流 | 0-5Arms（峰值20A） | |
| 输出功率 | 0-1000 VA（峰值2000 VA） | |
| 自动频率调节范围 | 0.1-60Hz | |
| 等效励磁电压 | ≤5000V/50KV | |
| 精度 | ≤0.02% 或 0.05% | |
| 额定功率 | 0.1 - 1 | |
| 二次实际负载测量 | 量程 | 0.1VA-1000VA |
| 精度 | ≤0.02%±0.1VA | |
| CT/PT相位误差测量 | 精度 | ±1min（典型值）/ 3 min（保证值） |
| 分辨率 | 0.1min | |
| CT比值误差测量 | 量程 | 1-50000 |
| 精度 | ≤0.02% 或 0.05% | |
| 测试变流比 | 6 | |
| 一次电流注入 | 0-100A 或 0-1000A | |
| LCD 显示屏 | 7 英寸 TFT 触摸彩色 LCD | |

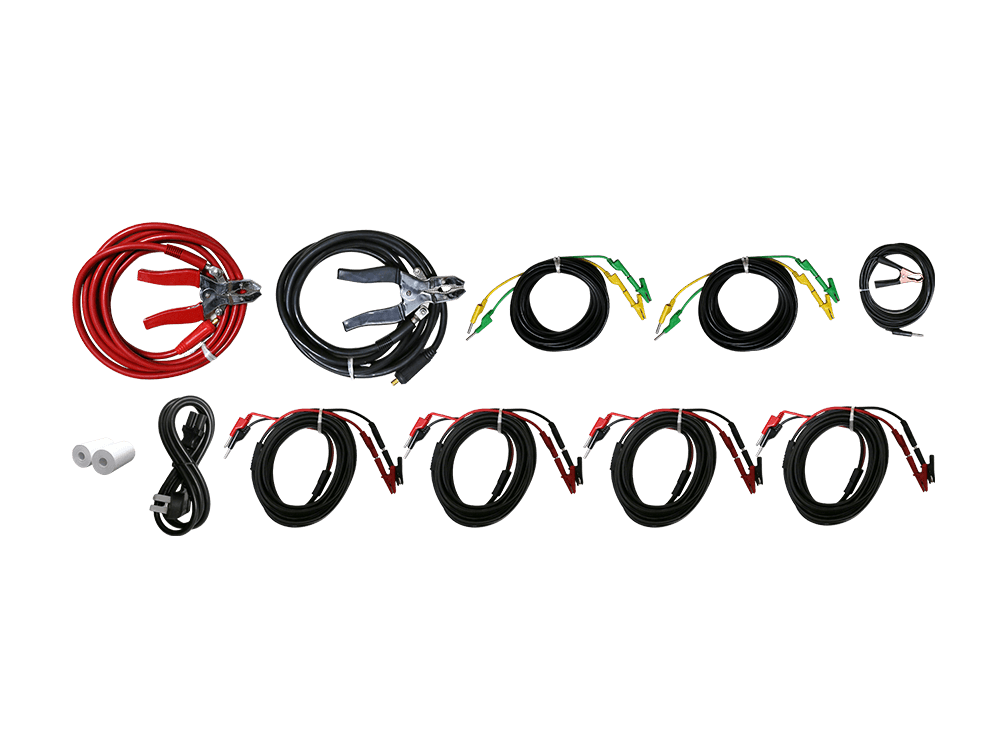

| 电缆长度 | 一次侧 5m；二次侧 5m；其他长度可定制 | |
| 通信端口 | USB、RS232、WIFI | |
| PC控制软件 | 有，可选 | |
| 打印机 | 是，热敏打印机 | |
| 标准 | ||
| 参考标准 | GB1207-2006, GB1208-2006, GB16847-1997 IEC60044-1, IEC60044-2,6, IEC61869, ANSI/IEEE C57.13 |
|
| 安全标准 | GB 4793.1-2007 | |
| 电磁兼容性（EMC） | EMC标准 89/336/EEC FCC第15部分B子部分A类 IEC 1000-4-2/3/4/6 |
|
| 机械参数 | ||
| 整体尺寸（长×宽×高）（mm） | 380 x 320 x 180 | |
| 重量（kg） | ≤10 | |
| 环境条件 | ||
| 相对湿度 | 相对湿度 5%-95%，无冷凝 | |
| 工作温度 | -10°C 至 +50°C | |
| 存储温度 | -20°C 至 +70°C | |
| 海拔高度 | ≤2000m；若海拔高度大于2500m，仪器需定制 | |
