GF312D1是一种精密的0.05%交流电能表测试仪器，主要用于现场测试三相电能表误差，测量各种交流参数和CT比值及相位误差，也可作为实验室的三相参考电能表，主要采用现场测试单相或三相仪表误差。GF312D1电能表校验仪是电力公司计量服务的理想测试工具。
■ 测量电源线的频率；
■ 测量三相或单相视在功率；
■ 测量三相或单相有功功率；
■ 测试测量装置的综合误差；
■ 三相有功或无功参考电能表；
■ 检测各种机电式电能表误差；
■ 测量三相或单相的无功功率；
■ 测量三相或单相的U（电压）；
■ 测量三相或单相的I（电流）；
■ 测量三相或单相的功率因数；
■ 校准三相、单相、有功或无功表误差；
■ 测量U和I、U1和U2和U3、I1和I2和I3之间的相位角；
■ 手持设计；
■ 显示矢量图；
■ 测量CT变量比；
■ 显示U和I的波形；
■ 电压和电流同步采样；
■ 存储和显示测量数据；
■ 测量U、I的2-64次谐波；
■ 高精度测量，最小电流1mA；
■ 分析并显示U和I的谐波含量；
■ 测量低压变压器的比率或滞后角；
■ 可选5A、20A、100A、200A、500A、1000A、2000A、3000A电流钳；
■ 采用32位ARM处理器，多通道16位精密A/D转换器，高分辨率TFT彩色LCD；
■ 低功耗电路设计，高能锂电池供电，智能电源管理软件，可连续工作10小时；
■ 内置0.01%宽量程电流互感器，可配各种类型电流钳，测量范围宽，准确度高；
| 电性能参数 | |
|---|---|
| 准确度等级 | 0.05%，0.1%，0.2% |
| 显示屏 | 6英寸TFT (640×480) |
| 电源 | 220V±10%，50/60Hz 锂聚合物电池（尺寸（mm）：110x51x16，标称输出电压：7.2V，容量：5000mAh） 电源线电源（U1，UN），85V-265V 50/60Hz |
| 通信端口 | RS232 |
| 电压测量 | |
| 范围 | 相间0-480V（相间0-830V） |
| 测量误差 | ±0.05% (30V-480V) ±0.1% (0.01V-30V) |
| 电压测量温度漂移 | < 8 x 10 E-6/K |
| 电压测量相对湿度漂移 | < 8 x 10 E-6/RH |
| 电压测量稳定性 | < 50 x10 E-6 |
| 电压测量长期稳定性 | < 80 x 10 E-6/年 |
| 谐波成分 | 2nd-64st |
| 电流测量 | |
| 范围（直接连接） | 0-12A |
| 误差（直接连接） | ±0.05% (10mA-12A) ±0.1% (1mA-10mA) |
| 范围（钳形CT） | 1mA-120A |
| 钳形CT |  型号：Q13测试范围：1mA-120A 准确率：0.1% 比例：1000:1 内径：13毫米 外径：33毫米 铅芯电缆：2.5米 |
| 夹钳CT可选 | 5A，20A，100A，200A，500A，1000A，2000A，3000A |
| 三相彩色标签 | L1=红色，L2=黄色，L3=蓝色 |
| 误差（钳形CT） | ±0.1% (100mA-120A) |
| 电流测量温度漂移 | < 8 x 10 E-6/K @ 10mA-120A |
| 电流测量相对湿度漂移 | < 8 x 10 E-6/RH@ 10mA-120A |
| 电流测量稳定性 | < 50 x10 E-6 |
| 电流测量长期稳定性 | < 80 x 10 E-6/Year |
| 谐波成分 | 2nd-64st |
| 电能计量误差 | |
| 有功功率（直接连接） | ±0.05% (0.1A-12A) ±0.1% (0.01A-0.1A) |
| 无功功率（直接连接） | ±0.1% (0.1A-12A) |
| 能量测量误差 | |
| 有功能量（直接连接） | ±0.05% (0.1A-12A) ±0.1% (0.01A-0.1A) |
| 无功能量（直接连接） | ±0.1% (0.1A-12A) |
| 功率/能量测量温度漂移 | < 15 x 10 E-6/K |
| 功率/能量测量相对湿度漂移 | < 12 x 10 E-6/RH@ 10mA-120A |
| 功率/能量测量稳定性 | < 100 x10 E-6 |
| 功率/能量测量长期稳定性 | < 160 x 10 E-6/年 |
| 误差显示 | 5位数字，最小小数点后三位XX_XXX% |
| 相位角 | |
| 范围 | 0°-360° |
| 分辨率 | 0.01° |
| 误差 | ±0.02° |
| 频率 | |
| 范围 | 40-70Hz |
| 分辨率 | 0.001Hz |
| 误差 | 0.002Hz |
| 脉冲输入 | |
| 输入通道 | 2 |
| 输入电平 | 5-24V |
| 输入频率 | 最大2MHz |
| 脉冲输出 | |
| 能量常数 | 180000imp/kWh，1800imp/kWh，180imp/kWh |
| 脉冲比 | 1:1 |
| 输出电平 | 5V |
| 脉冲频率 | 标准400Hz-2.5KHz，定制最大10KHz |
| 扫描头 | |
 |

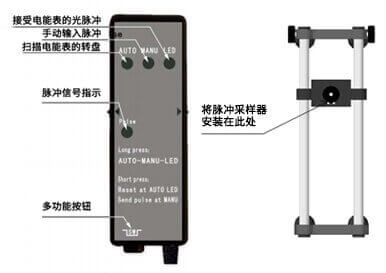

取样器配有一个支架，可以夹/安装在被测电子和机电仪表上，取样器可以插入支架中心的"孔/槽"。 有3个状态LED指示灯： [自动]–扫描电能表的转盘 [MANU]–手动输入脉冲 [LED]–接收LED能量脉冲 |
| 作用 | 灵敏度可根据环境光强度智能调节，确保测量准确。 |
| 功能 | |
| 矢量图 | 是 |
| 波形 | 是 |
| 能量积累 | 是 |
| 与PC机的通信 | 是 |
| 过载保护 | 是 |
| 电缆和附件 | |
| 测试电缆 | 电压测试电缆1组电缆长度：2m（R、Y、B、黑色） 电流测试calbe 1组电缆长度：2m（R、Y、B、黑色） |
| 插头 | 引脚类型1套（4黑色、2红色、2黄色、2绿色） "U"型1套（4黑色、2红色、2黄色、2绿色） "Ω"型1组（4黑色、2红色、2黄色、2绿色） 鳄鱼型1套（1黑色、1红色、1黄色、1绿色） |
| 配件包 | 是 |
| 机械参数 | |
| 仪器尺寸（宽×高×深）（mm） | 245×162×60 |
| 仪器重量（kg） | 1.6 |
| 手提箱尺寸（宽×高×深）（mm） | 450×320×185 |
| 手提箱（千克） | 10.6 |
| 环境条件 | |
| 环境温度 | -10°C 至 55°C |
| 相对湿度 | 15%-95% |
| IP防护等级 | IP51 |
| 标准 | |
| 隔离保护 | IEC 61010-1:2001 |
| 能量测试 | IEC 60736 |
| 参考标准 | IEC 62052-11 IEC62053-21 IEC62053-22 & IEC62053-23 IEC61010-1:2001 |
| 校准和维护 | |
| 保修时间 | 3年 |
| 校准和维护 | 终身校准服务 |
| 推荐校准间隔 | 每两年 |
