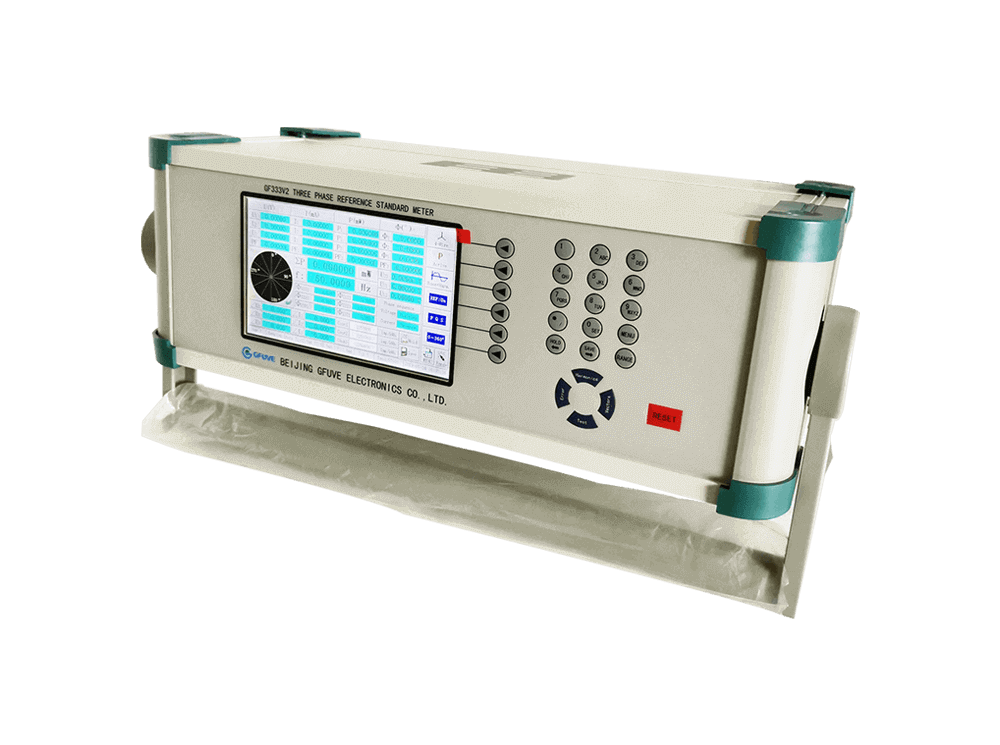

GF333V2三相参考电能标准表是一种宽量程、多功能、高精度的参考标准，其精度等级为0.01 或 0.02。它采用了DSP、嵌入式系统和自动温度平衡等补偿技术，不仅具有重量轻、体积小、精度高、性能高、功能强大、接口新颖、使用方便等优点，而且工作稳定。它是为通用实验室和测试应用而设计的，用于检查和校准电力和能源的参考标准。此外，它还可以集成到精度更高的仪表或参考标准测试系统中。
GF333V2型参考标准可广泛应用于电能计量、电能实验室和其他相关行业，不仅适用于实验室，也适用于工业领域。
■ 发电厂；
■ 电度表厂；
■ 电气实验室；
■ 电表制造商；
■ 电能表研发；
■ AMI设计中心；
■ 计量服务中心；
■ 国家计量检测局；
■ 电力设施实验室；
■ 工矿企业电气部；
■ 电力局和电力公司；
■ 仪表测试台综合工厂；
■ 向量图函数；
■ 波形显示功能；
■ 能量积累功能；
■ 可选配PC软件；
■ 适合实验室测试；
■ 测量2~63次谐波；
■ 作为三相参考标准；
■ 高稳定性、高可靠性；
■ 金属结构，坚固可靠；
■ 宽量程0-600V/0-240A；
■ 高分辨率7英寸触摸TFT LCD；
■ 精度等级高达0.01% 或 0.02%；
| 电气参数 | |
|---|---|
| 准确度等级 | 0.01%，0.02% |
| 工作电源 | 220V±10% 或 110V±10%，50/60Hz |
| 功耗 | 30VA |
| 电压测量 | |
| 范围 | 0-600.000V |
| 误差 | ±0.02%(40V-560V) ±0.05%(5V-40V) |
| 谐波 | 2nd-63nd |
| 电流测量 | |
| 范围（直接连接） | 1mA-120.000A；1mA-240.000A |
| 误差（直接连接） | ±0.02%(10mA-120A)或(10mA-240A) ±0.05%(1mA-10mA) |
| 谐波 | 2nd-63nd |
| 功率测量误差 | |
| 有功功率 | ±0.02%(0.01A-120A)或(0.01A-240A) ±0.05%(0.001A-0.01A) |
| 无功功率 | ±0.05%(0.001A-120A)或(1mA-240A) |
| 电能测量误差 | |
| 有功电能 | ±0.02%(0.01A-120A)或(10mA-240A) ±0.05%(0.001A-0.01A) |
| 无功电能 | ±0.05%(0.001A-120A)或(1mA-240A) |
| 相位角 | |
| 范围 | 0°-360.000° |
| 分辨率 | 0.005° |
| 误差 | ±0.01° |
| 功率因数 | |
| 范围 | -1.00000-0-1.00000 |
| 分辨率 | 0.00005 |
| 误差 | 0.00001 |
| 频率 | |
| 范围 | 40.0000-70.0000Hz |
| 分辨率 | 0.0005 |
| 误差 | ±0.001 |
| 脉冲输出 | |
| 输出通道 | 3 |
| 电能脉冲常数 | 1-9999999 |
| 脉冲比 | 1:1 |
| 输出标准 | 5V |
| 输出额定频率 | 60KHz，最大86.4KHz |
| 脉冲输入 | |
| 输入通道 | 3 |
| 输入标准 | 5-24V或3-12V |
| 输入频率 | 最大2MHz |
| 功能 | |
| 液晶显示 | 7英寸800x480像素触摸式TFT |
| 矢量图 | 是 |
| 波形图 | 是 |
| 电能累计 | 是 |
| 软件自校准 | 是 |
| 数据存储 | 是 |
| PC软件 | 可选 |
| 通信端口 | RS232，USB |
| 标准 | |
| 标准 | IEC 62053-21，22，23；IEC 60736；ANSI C12.20-2002； JJG 597-2005；JJG596-2012；JJG 1085-2013；JJF 68-2019； DL/T 826-2002；DL/T 1478-2015；DL/T 448-2016； |
| 安全性 | |
| 隔离保护 | IEC 61010-1:2001 |
| 测量类别 | 300V CAT III，600V CAT II |
| 保护程度 | IP40 |
| 符合性声明 | CE & CNAS 认证 |
| 机械参数 | |
| 尺寸（宽×高×深）（毫米） | 355×185×145 或 445×220×152 |
| 重量（千克） | 7.5 或 10 |
| 环境条件 | |
| 工作温度 | 0°C 至 40°C |
| 储存温度 | -20°C 至 65°C |
| 相对湿度 | 10%-85% |
| 温度系数 | ≤0.0005% /℃ |
| 外界影响 | ≤0.05 %/mT |
