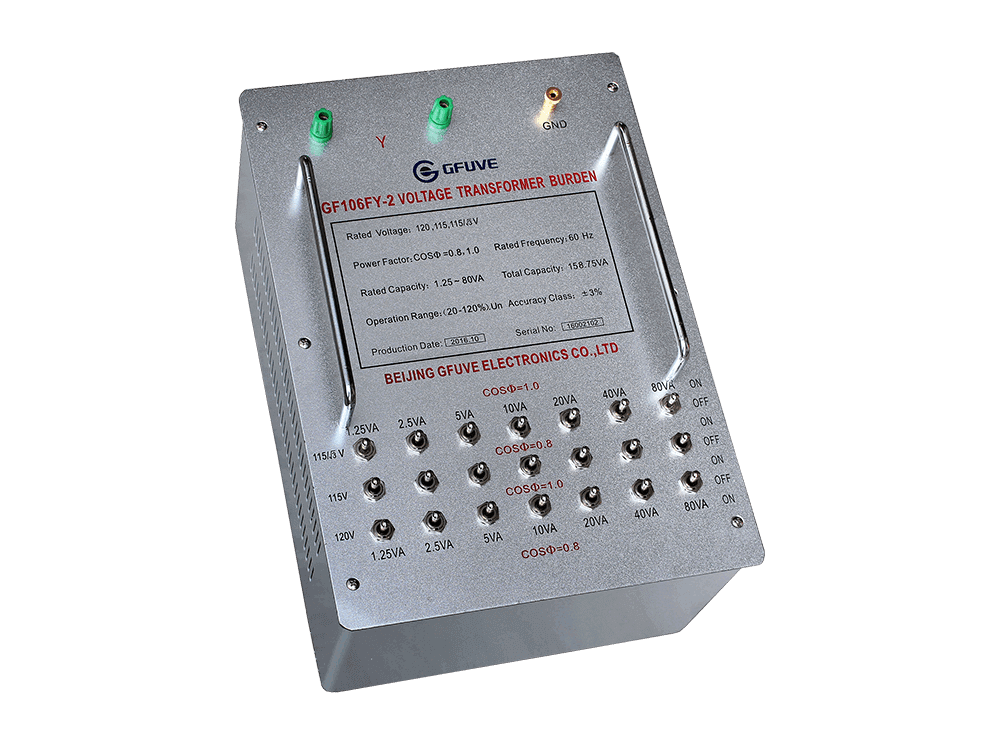

GF106FY电流互感器和电压互感器负载箱

GF106FY-1电流互感器负荷箱适用于电流互感器精度测试，作为测试对象CT的二次负载，其串联连接到测试对象CT二次绕组。GF106FY-2的该产品适用于电压互感器精度检测，作为测试目标PT的二次负载，其并联连接到测试目标PT二次绕组，与电流和电压互感器测试台配合使用，测试CT或PT的精度。

询盘产品彩页下载视频

应用

■ 电气实验室；

■ 计量服务中心；

■ 工矿企业电气部；

■ 电力工程调试公司；

■ 电力局和电力公司；

■ 国家计量检测部门；

■ ISO17025电气实验室；

■ 电流互感器、电压互感器厂；

标准

■ ANSI/IEEE C57.13;

■ IEC60044-1，IEC60044-2，IEC60044-6;

■ GB1207-2006，GB1208-2006，GB16847-1997;

■ IEC61869-1，IEC61869-2，IEC61869-8，IEC61869-10，IEC61869-14;

参数

电气参数
电流互感器负载箱
精度等级	3
额定电流	5A, 1A
功率因数和额定容量 IEC60044-1/IEC61869-2	COSФ=0.8：2.5/3.75/5/6.25/7.5/10/12.5/15/20/30/40/50/60VA COSФ=1.0：2.5/3.75/5/6.25/7.5/10VA
功率因数和额定容量 ANSI/IEEE C57.13	COSФ = 0.5: 25VA，50VA，100VA，200VA COSФ = 0.9: 2.5VA，5VA，12.5VA，22.5VA，45VA
操作频率	50Hz，60Hz
经营范围	(1%-200%) In
测试电缆电阻	0.06Ω
耐受电压	2000V 1分钟
尺寸(mm)	400×285×240
重量 (kg)	12
电压互感器负载箱
精度等级	3
额定电压	100V，100/√3V，100/3V 110V，110/√3V，110/3V 115V，115/√3V，115/3V 120V，120/√3V，120/3V
额定容量 IEC60044-2/IEC61869-1,3	1.25VA，2.5VA，5VA，10VA，20VA，40VA，80VA 1.25VA，2.5VA，5VA，10VA，20VA，40VA，50VA，80VA 1.25VA，2.5VA，5VA，10VA，20VA，40VA，50VA，80VA，100VA
总容量 IEC60044-2/IEC61869-1,3	158.75VA 208.75VA 308.75VA
功率因数	COSΦ=0.8，1.0
功率因数和额定负载(VA) ANSI / IEEE C57.13	COSФ=0.1: 12.5VA (W) COSФ=0.2: 35VA (M) COSФ=0.7: 25VA (X) COSФ=0.85: 25VA/75VA/100VA/100VA/100VA （总容量400VA，包括Y、Z、ZZ）
操作频率	50Hz，60Hz
经营范围	(20%-120%) Un
测试电缆电阻	0.06Ω
耐受电压	2000V 1分钟
尺寸(mm)	400×285×240
重量 (kg)	14
标准
参考标准	GB1207-2006，GB1208-2006，GB16847-1997 IEC60044-1，IEC60044-2,6，IEC61869，ANSI/IEEE C57.13
安全标准	GB 4793.1-2007
电磁感应圈	EMC 标准 89/336/EEC
	FCC第15部分B子部分A类
	IEC 1000-4-2/3/4/6
环境条件
相对湿度	相对湿度5%-90%不凝结
工作温度	10°C 至 +40°C
储存温度	-20°C 至 +60°C
