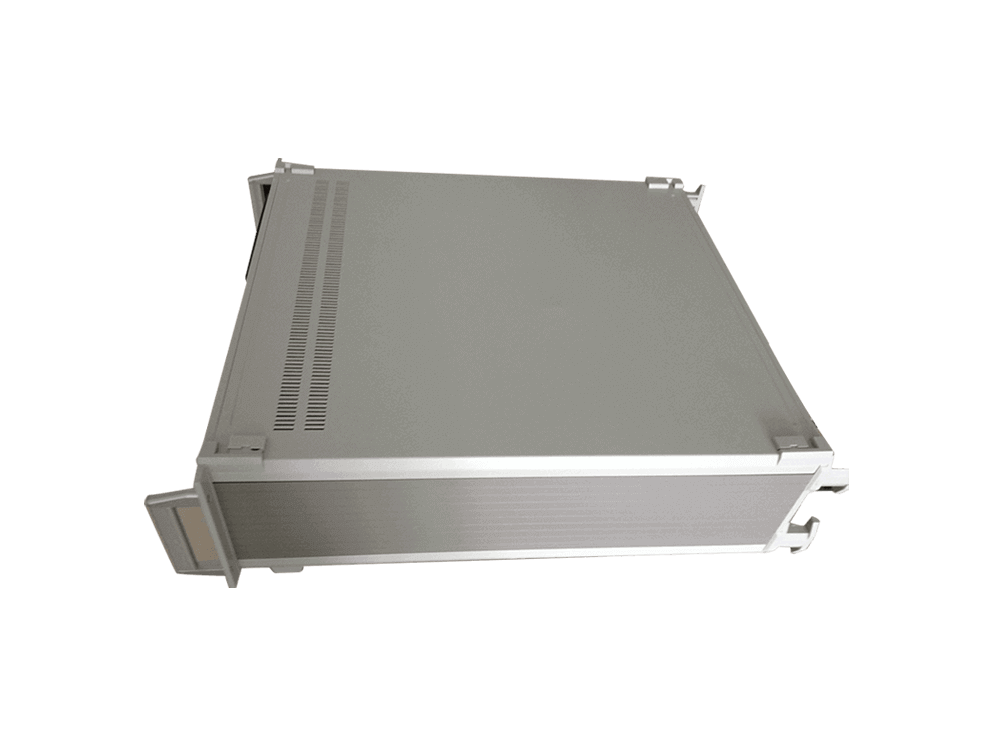

GF302D便携式电表测试仪适用于电网公司计量与能耗检测中心、供电局管理处、国家能源计量检测机构，同时可用于检测工矿企业各类单相/三相电能表及电表制造商的产品。同时，该电表测试设备亦可作为高精度标准电源、电压源及电流源使用。采用便携式设计，适用于实验室或现场自动检测电能表误差。
■ 预热测试；
■ 启动测试；
■ 空载测试；
■ 干扰测试；
■ 谐波注入；
■ 恒定测试；
■ 测试瓦时电表误差；
■ 测试千瓦时电表误差；
■ 测试无功电能表误差；
■ 测试单/三相频率表误差；
■ 测试三相电子电能表误差；
■ 测试三相机械电能表误差；
■ 测试单相电子电能表误差；
■ 测试单相机械电能表误差；
■ 测试三相机械电能表误差；
■ 测试单相/三相电流表误差；
■ 测试单相/三相电压表误差；
■ 测试单相/三相功率表误差；
■ 测试单/三相相位角表误差；
■ 测试单相/三相功率因数误差；
■ 精度测试（变电流、变电压、变功率因数）；
■ 最佳稳定性0.01%/2分钟；
■ 配备RS232接口，可编程控制；
■ 支持多功能测试（如通信测试）；
■ 各脉冲输入端口频率可达200KHz；
■ 电源输出快速稳定，每相交流最大输出可达120A；
■ 电流测试点：0.5L、0.8L、1.0L、0.8C、0.5C；

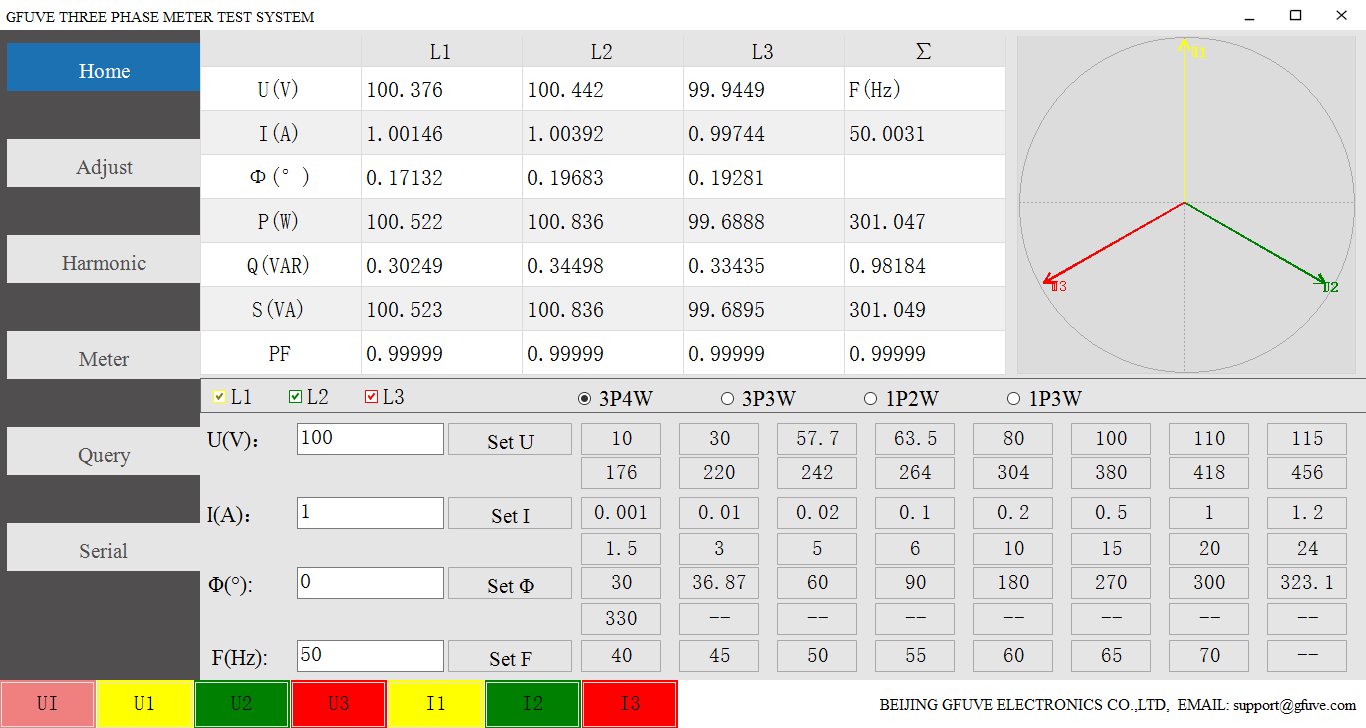

■ 配合PC控制软件，可实现自动测试并生成测试报告；
■ 能够进行电压影响、频率影响及谐波影响引起的变差测试；
■ 各相电压、电流及相位位置均可独立调节，提升电源灵活性；
■ 电压测试点：10%、20%、50%、80%、100%、110%、120%；
■ 电流测试点：5%、10%、20%、30%、50%、70%、100%、120%；
■ 电流输出范围1mA至120A，电压输出范围0.01V至600V，相位角调节范围0°至359.999°；
■ 配备7英寸TFT彩色触摸屏，英文菜单界面，操作简便快捷，常用功能及当前基载点均可一键控制；
■ 能够根据电能表相关规定，对单相/三相电表进行基本误差、分流运行、启动、标准误差的自动及手动单步测试；
| 电气参数 | |
|---|---|
| 准确度等级 | 0.05%，0.1% |
| 电源 | 单相交流100-265V，频率50/60Hz。 |
| 交流电压输出 | |
| 范围（U1、U2、U3） | 57.7V、100V、220V、380V；最大500V 或69.3V、120V、240V、480V（可选）；最大600V |
| 调整范围 | （0-120）%RG(1) |
| 调整细度 | 0.01%相对湿度、0.1%相对湿度、1%相对湿度、10%相对湿度可选。 |
| 稳定性 | 0.01%/120s |
| 失真度 | 0.3%（非容性负载） |
| 输出负载 | 每相25VA、50VA、100VA |
| 精度 | 0.05%相对湿度或0.02%相对湿度 |
| 交流电流输出 | |
| 范围（I1、I2、I3） | 200mA, 1A, 5A, 20A, 100A；最大120A |
| 调整范围 | （0-120）%RG |
| 调整细度 | 0.01%RG, 0.1%RG, 1%RG, 10%RG可选 |
| 稳定性 | <0.01%/120s |
| 失真度 | 失真度≤0.3%（非电容性负载） |
| 输出负载 | 50VA或100VA |
| 精度 | 0.05%RG或0.02%RG |
| 功率输出 | |
| 有功功率输出稳定性 | <0.01%RG/120s |
| 无功功率输出稳定性 | <0.02%RG/120s |
| 有功功率测量精度 | 0.05%RG |
| 无功功率测量精度 | 0.1%RG |
| 视在功率测量精度 | 0.05%RG |
| 相位输出 | |
| 调整范围 | 0°-359.999° |
| 调整细度 | 10，1，0.1，0.01可选 |
| 分辨率 | 0.01° |
| 精确 | 0.02°或0.05° |
| 功率因数 | |
| 调整范围 | -1~0~1 |
| 分辨率 | 0.0001 |
| 测量精度 | 0.0005 |
| 频率输出 | |
| 调整范围 | 40Hz-70Hz |
| 调整细度 | 5Hz，1Hz，0.1Hz，0.01Hz可选 |
| 分辨率 | 0.001Hz |
| 精确 | 0.002Hz |
| 电压/电流/谐波设置 | |
| 谐波成分 | 2-63次 |
| 谐波含量 | 0-40% |
| 谐波相位 | 0-359.99 |
| 谐波设定精度 | (10%±0.1%)RD(2) |
| 电能计量误差 | |
| 有功电能计量误差 | 0.05%RG |
| 无功电能计量误差 | 0.1%RG |
| 功率脉冲输出 | |
| 功率脉冲类型 | 有功脉冲，无功脉冲 |
| 有功功率脉冲输出 | 5V，10mA |
| 功率脉冲输入 | |
| 能量脉冲类型 | 支持有功和无功脉冲，最高频率功率脉冲输入180K。 |
| 通信端口 | |
| 通信端口 | RS232、USB、RJ45 |
| 标准 | |
| 执行标准 | IEC 62053-21，22，23；IEC 60736；ANSI C12.20-2002； JJG 597-2005；JJG596-2012；JJG 1085-2013；JJF 68-2019； DL/T 826-2002；DL/T 1478-2015；DL/T 448-2016； |
| 安全 | |
| 隔离保护 | IEC 61010-1:2001 |
| 过压等级 | 300V CAT III，600V CAT II |
| IP防护等级 | IP20防护等级 |
| 符合性声明 | CE认证 |
| 力学参数 | |
| 尺寸（宽×深×高）（毫米） | 500x600x175 |
| 重量（千克） | 22 |
| 环境条件 | |
| 环境温度 | -10°C至+40°C |
| 相对湿度 | 35%-85% |
| （1）RG表示范围，如下所示； （2）RD表示设定的谐波含量，谐波可以是单个输出，也可以是多个输出。 |
|
| 型号 | 准确性 | 电压范围 | 电流范围 | 重量 |
|---|---|---|---|---|
| 302D12001 | 0.1% | 0-600V | 0-120A | 22KG |
| 302D120005 | 0.05% | 0-600V | 0-120A | 22KG |
| 302D6001 | 0.1% | 0-600V | 0-60A | 21KG |
| 302D60005 | 0.05% | 0-600V | 0-60A | 21KG |
| 302D2401 | 0.1% | 0-600V | 0-24A | 16KG |
| 302D24005 | 0.05% | 0-600V | 0-24A | 16KG |
| 302D1201 | 0.1% | 0-500V | 0-12A | 15KG |
| 302D12005 | 0.05% | 0-500V | 0-12A | 15KG |
| 302D601 | 0.1% | 0-380V | 0-6A | 12KG |
| 302D6005 | 0.05% | 0-380V | 0-6A | 12KG |
| 项目 | 名称 | 数量 |
|---|---|---|
| 1 | GF302D 机器 | 1件 |
| 2 | 扫描头 | 1件 |
| 3 | 能量脉冲电缆（输入） | 1件 |
| 4 | 能量脉冲电缆（输出） | 1件 |
| 5 | 电压测试电缆 | 4件 |
| 6 | 电流测试电缆 100A（可选） | 6件 |
| 7 | 电流测试电缆 20A | 6件 |
| 8 | RS232通信电缆 | 1件 |
| 9 | 操作手册 | 1件 |
| 10 | 出厂测试证书 | 1件 |
| 11 | 便携箱 | 1件 |
| 12 | PC自动测试软件（可选） | 1件 |
| 13 | 悬挂式电能表架（可选） | 1件 |
 |
 |
