T-3630E高端多功能接地电阻测试仪,专门为测量接地电阻、土壤电阻率、接地电压、接地线漏电流、交流电流、直流电阻而设计。采用最新的数字技术,可选精确的4极、3极和简易2极法、选择法、双钳法测量接地电阻,用于接地电阻测量;大口径钳子设计,用于测量采用大型引下导体的接地系统;可灵活、精确地测量单点接地、网状接地等各种复杂情况下的接地电阻值。T-3630E接地电阻测试仪在测量并联接地时不需要断开任何并联极,极大地提高了测量时的便利性。进口FFT和AFC技术,具有独特的抗干扰能力和适应环境的能力,重复测试的一致性,保证了高精度、高稳定性和长时间测量的可靠性,可广泛应用于电力、电信、气象、油田、建筑、防雷、工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压的测量。

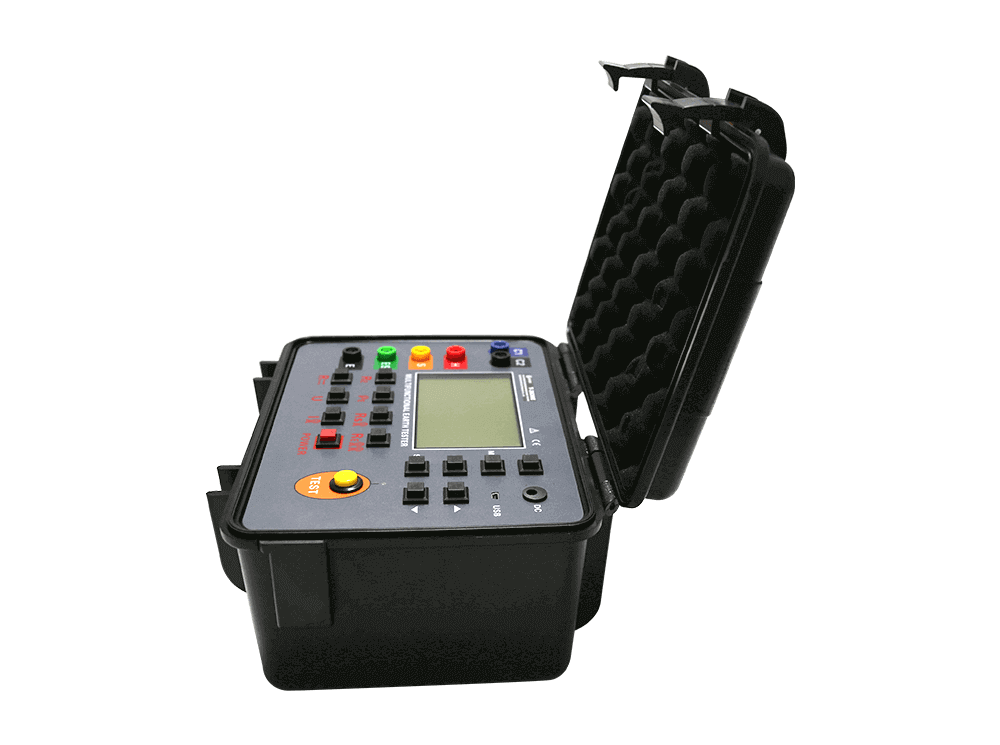

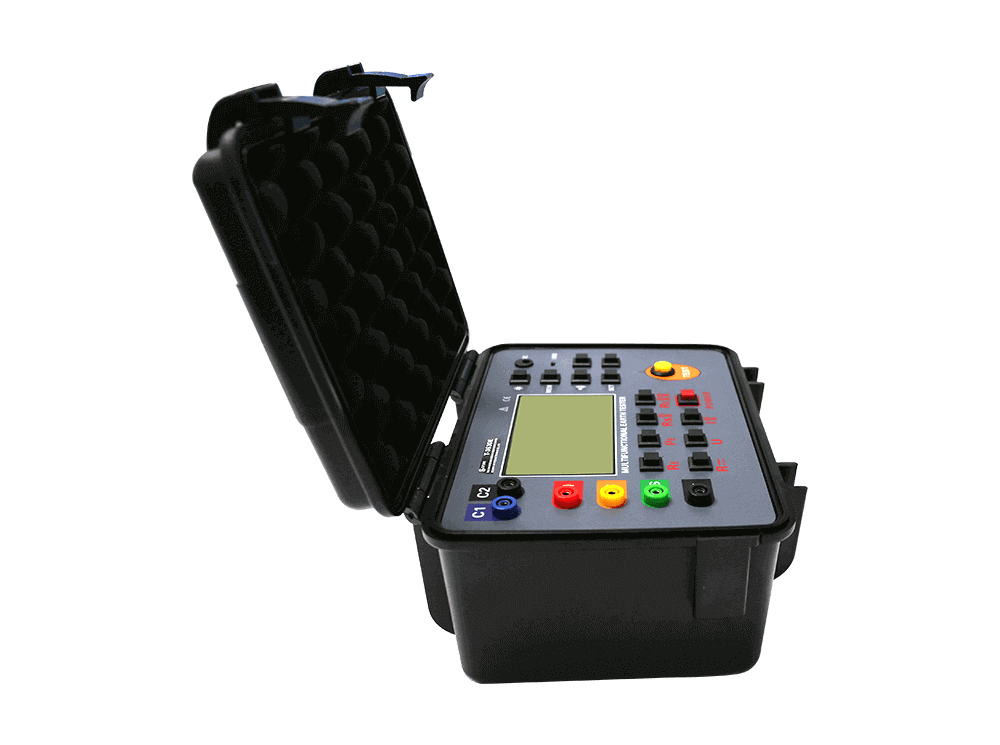

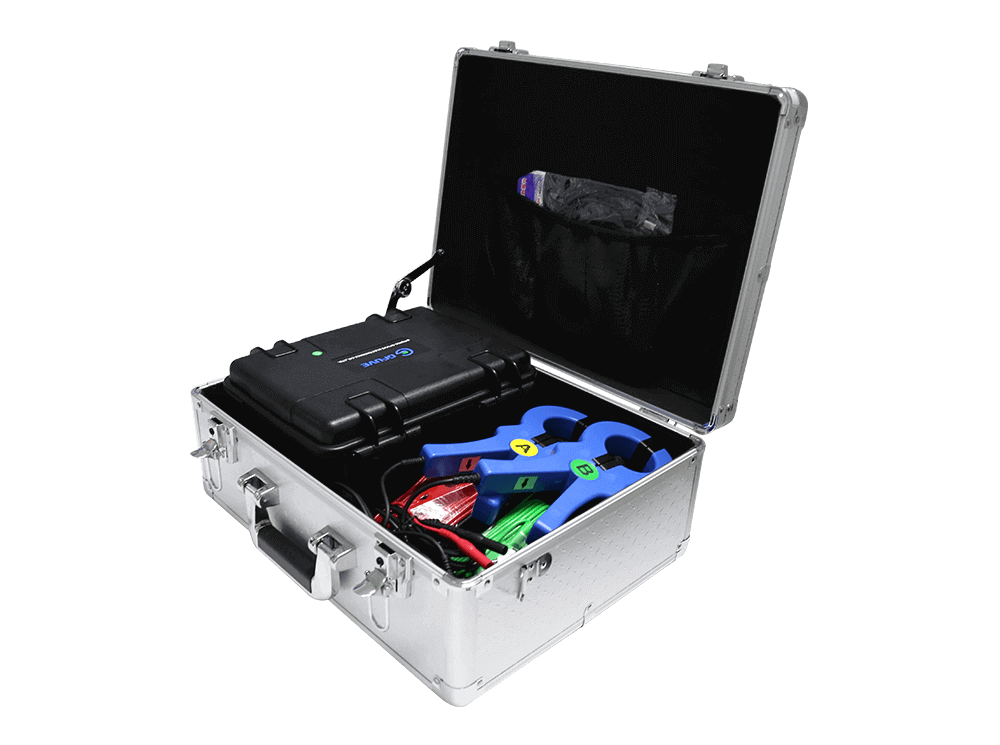

T-3630E多功能接地电阻仪由主机、监测软件、测试线、辅助地柱、通讯线等组成。主机大屏幕液晶显示,蓝色背光,条形图指示,清晰可见。
同时可存储100组数据,通过监测软件、动态显示和报警指示器实现历史查询和在线实时监测,自动关机,并具有历史数据的查阅、读取、保存、报表、打印等功能。
■ 3极测量;
■ 简易2极测量;
■ 精确4极测量;
■ 可使用双钳法;
■ 测量接地电阻;
■ 测量接地电压;
■ 交流电压的测量;
■ 测试土壤电阻率;
■ 交流漏电流的量;
■ 多种测量方法可选;
■ 准确度2%;
■ IP65防护等级;
■ 交流电压0-750V;
■ 可记录500组数据;
■ 直流电压0-1000V;
■ 交流电流测量0-1000A;
■ 接地电阻范围0.00Ω-200.00kΩ;
■ 土壤电阻率(ρ)0.00Ωm-9999kΩm;
■ 配备触摸式TFT彩色液晶显示器;
■ 可选热敏打印机;
电气参数 | |
---|---|
型号 | T-3630E-A 2/3/4线,0.00kΩ~200.00kΩ,0.00Ωm-9999kΩm T-3630E-B 2/3/4线,0.00kΩ~200.00kΩ,0.00Ωm-9999kΩm,带打印机 T-3630E-C 2/3/4线,0.00kΩ~200.00kΩ,0.00Ωm-9999kΩm,1000A双夹钳式ct,带打印机 |
功能 | 两线/三线/四线交流接地电阻-土壤电阻率、三线/四线选择法、双钳位电阻、直流电阻、交流电压、交流电流、直流电压 |
准确度 | 2% |
电源 | 直流12V(4.5AH电池,连续待机300小时) |
测量模式 | 精确4极测量,3极测量,简易2极测量,选择法,双钳法测量接地电阻 |
测量方法 | 2/3/4线法测量:极性改变法,测量电流最大42.0mA 土壤电阻率:四极法 选择性测量:极性改变法,测量电流最大42.0mA 双夹法:非接触式互感测量法,测试电流最大40mA 直流电阻:极性改变法 交流电流:平均值整流(钳型) 接地电压:平均值整流(S-ES接口之间) 直流电压:平均值整流(S-ES接口之间) |
测量速率 | 交流电流:约2次/秒 对地电压:约2次/秒 接地电阻、土壤电阻率:约7秒/次 |
测量时间 | 5000次以上(短路测试,间隔时间应至少30秒) |
接地电阻范围 | 0Ω - 200.00KΩ |
分辨率 | 0.01Ω/0.1Ω/1Ω/10Ω |
土壤电阻率范围 | 0.00Ωm-9999kΩm |
分辨率 | 0.01Ωm/0.1Ωm/1Ωm/10Ωm/100Ωm/1kΩm |
接地电压范围 | 0 - 750V; 分辨率: 0.01V |
钳制交流电流范围 | 0 - 1000A; 分辨率: 0.1mA |
测试电压波形 | 正弦波 |
测试频率 | 128Hz |
短路测试电流 | 最大交流42mA |
开路测试电流 | 交流最大30.0V直流最大30.0V |
电极距离范围 | 0.1m-100.0m |
LCD显示 | 彩色显示屏,5英寸触摸屏,850×480,108毫米×65毫米 |
通讯 | USB端口 |
数据存储 | 500组 |
报警功能 | 有 |
消耗功率 | 屏幕亮度:最大190mA(最大亮度)最小140mA(最小亮度) 测量:最大200mA(最大亮度)最小150mA(最小亮度) |
过载保护 | 接地电阻:C(H)-E、P(S)-ES的每个接口之间,交流280V/3秒 |
绝缘电阻 | 超过20MΩ(电路和外壳之间是500V) |
耐受电压 | 交流3700V/rms(电路和外壳之间) |
执行标准 | IEC61010-1(CAT Ⅲ 300V,CAT IV 150V,污染等级2),IEC61010-031; IEC61557-1(接地电阻标准); IEC61557-5(土壤电阻率标准); JJG 366-2004(接地电阻表标准); JJG 1054-2009(钳形接地电阻表标准); IEC61326(EMC); |
机械参数 | |
尺寸(长×宽×高)(毫米) | 277.2mm×227.5mm×153mm |
电流钳尺寸(长×宽×高)(毫米) | 101mm×27mm×214mm |
标准测试线 | 4根线:红色15m、黑色15m、黄色10m、绿色10m |
建议测试线 | 2根线:黄色1.5m,绿色1.5m |
辅助接地线 | 4根线:Φ10mm×200mm 5000次以上(短路测试,间隔时间应至少为30秒) |
1000A 电流钳(可选) | 2个:1个蓝色香蕉插头和1个蓝色音频插头。直径50mm,1000:1,2m |
重量(千克) | 总重量:7.6kg(包括包装) 测试仪:1975g(含电池) 测试线:1300克 辅助接地棒:850g(4根) 电流钳:940g(2个)可选 |
环境条件 | |
操作温度 | -10°C至+50°C |
储存温度 | -40°C至70°C |
相对湿度 | ≤90%RH |
