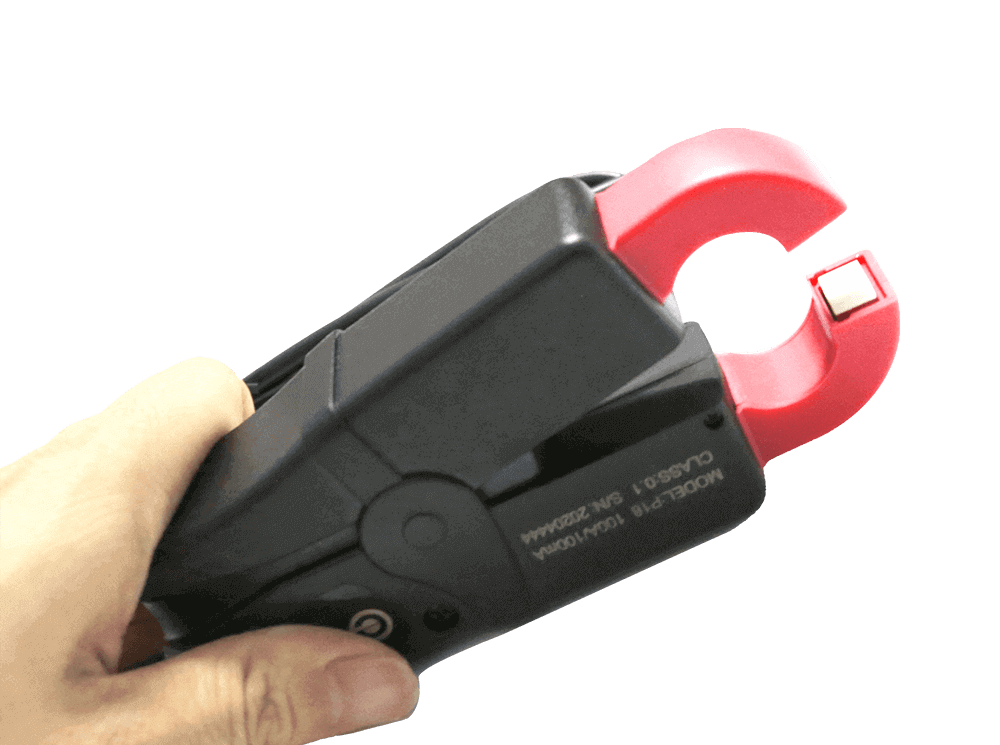

P18200A双挡位电压信号输出交流电流钳

P18系列双变比交流电流钳的圆形钳口设计以及高含量坡莫合金磁芯使其非常适合高精度、低相移和宽频率非常重要的电能质量应用，测量范围为1mA至200A。
P18交流电流钳是一种通用的200A交流电流钳ct，设计用于具有电流输入的数字式万用表、功率记录器和电能表校准仪器。它有一个1000:1的比率，在钳口测量的每安培1mA或每安培1mV的输出。P18钳式ct有一个完整的2.5米引线端接，这种电流钳的圆形钳口设计使其非常适合高精度0.1%、低相移和宽频率响应非常重要的电源应用。

询盘产品彩页下载视频

应用

■ 万用表；

■ 功率计；

■ 相位角计；

■ 能量分表；

■ 电力负荷监测；

■ 电能表校验仪；

■ 功率和谐波计；

■ 数据记录/记录；

■ 电能质量分析仪；

■ 在电缆束周围测量；

■ 波形分析（示波器和仪表）；

特征

■ UL，CE标志；

■ 高次谐波测量；

■ 电流测量精度高0.1%；

■ 频率10Hz-2MHz带宽；

■ 夹持线直径：φ18mm；

■ 用于功率测量的低相移；

■ 符合EN 61010，600V三类；

■ 测量范围为交流1mA至200A；

■ 高含量镍铁金属坡莫合金磁芯；

■ 改进的人体工程学设计，操作简单；

■ 专为数字万用表、记录仪、记录器、示波器、功率和谐波表设计；

参数

Electrical parameters
变比	1000:1或2000:1（定制）
准确度等级	0.1%，0.2%
一次电流	0-10A交流电和0-200A交流电
信号输出	带开关的10A（100mV/A）和100A（200A）（10mV/A）
Secondary voltage	0-1V交流电，0-2V交流电，0-5V交流电，0-10V交流电
二次电流	0-100mA交流电和0-200mA交流电
最大连续输入电流	240A
承载能力	≤20Ω，标准4Ω
过电压类别	CAT III 600V
频率范围	10Hz-2MHz
介电强度	1分钟为3KV 50Hz/60Hz
温度范围	-40°C 至 +55°C
输出	带D01或BNC连接器的2.5米电缆，4毫米香蕉头
非绝缘导体的最大电压	600 V
比率类型	单绕组或双绕组
标准	EN 61010-1、EN 61010-2-032、EN 61010-2-031 IEC60044-1、& IEC61869-2、600V CAT III
安装	夹式
输出模式	铅输出（2.5m）
连接器	BNC，4毫米香蕉头，信号电缆（2芯），定制
机械参数
尺寸（长x宽x高）（毫米）	52.5 x 137.5 x 28
重量（克）	400
夹持钢丝直径（mm）	φ18
最大钳口开度（mm）	18
钳夹颜色	红色，黑色
原料	PC+ABS，UL94 V0

选型

型号	额定电流	最大电流	二次电流	变比	负载电阻	准确度
P18-5	5A	6A	5mA	1000:1	customized	0.1%
P18-10	10A	12A	10mA	1000:1	customized	0.1%
P18-20	20A	24A	20mA	1000:1	customized	0.1%
P18-100	100A	120A	100mA	1000:1	customized	0.1%
P18-200	200A	240A	200mA	1000:1	customized	0.1%
P18-10-2	10A	12A	10mA	1000:1	customized	0.2%
P18-20-2	20A	24A	20mA	1000:1	customized	0.2%
P18-100-2	100A	120A	100mA	1000:1	customized	0.2%
P18-200-2	200A	240A	200mA	1000:1	customized	0.2%
P18-5	5A	6A	2.5mA	2000:1	customized	0.1%
P18-10	10A	12A	5mA	2000:1	customized	0.1%
P18-20	20A	24A	10mA	2000:1	customized	0.1%
P18-100	100A	120A	50mA	2000:1	customized	0.1%
P18-200	200A	240A	100mA	2000:1	customized	0.1%
P18-10-2	5A	6A	2.5mA	2000:1	customized	0.2%
P18-10-2	10A	12A	5mA	2000:1	customized	0.2%
P18-20-2	20A	24A	10mA	2000:1	customized	0.2%
P18-100-2	100A	120A	50mA	2000:1	customized	0.2%
P18-200-2	200A	240A	100mA	2000:1	customized	0.2%
P18-10	10A	12A	2.5mA	4000:1	customized	0.1%
P18-20	20A	24A	5mA	4000:1	customized	0.1%
P18-100	100A	120A	25mA	4000:1	customized	0.1%
P18-200	200A	240A	50mA	4000:1	customized	0.1%
P18-10-2	10A	12A	2.5mA	4000:1	customized	0.2%
P18-20-2	20A	24A	5mA	4000:1	customized	0.2%
P18-100-2	100A	120A	25mA	4000:1	customized	0.2%
P18-200-2	200A	240A	50mA	4000:1	customized	0.2%
型号	额定电流	最大电流	二次电流	变比	负载电阻	准确度
P18V1-100	100A	120A	1V	1000:1	customized	0.1%
P18V2-100	100A	120A	2V	1000:1	customized	0.1%
P18V5-100	100A	120A	5V	1000:1	customized	0.1%
P18V10-100	100A	120A	10V	1000:1	customized	0.1%
P18V1-200	200A	240A	1V	1000:1	customized	0.1%
P18V2-200	200A	240A	2V	1000:1	customized	0.1%
P18V5-200	200A	240A	5V	1000:1	customized	0.1%
P18V1-100-2	100A	120A	1V	1000:1	customized	0.2%
P18V2-100-2	100A	120A	2V	1000:1	customized	0.2%
P18V5-100-2	100A	120A	5V	1000:1	customized	0.2%
P18V10-100-2	100A	120A	10V	1000:1	customized	0.2%
P18V1-200-2	200A	240A	1V	1000:1	customized	0.2%
P18V2-200-2	200A	240A	2V	1000:1	customized	0.2%
P18V5-200-2	200A	240A	5V	1000:1	customized	0.2%
