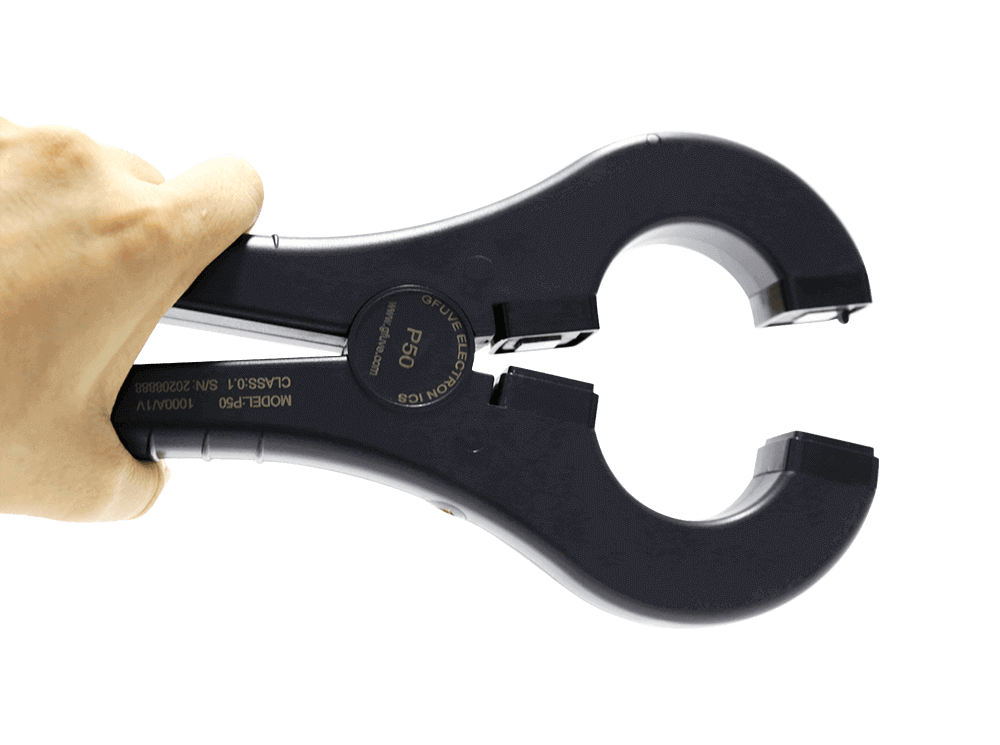

P501000A高精度经济型电流钳

P50系列钳式电流钳的圆形钳口设计以及高含量镍铁金属芯使其非常适合高精度、低相移和宽频率非常重要的电能质量应用，测量范围为1mA至1200A。
P50钳位电流互感器是一种通用1000A交流电流探头，设计用于数字式万用表、记录器和其他具有电流输入的仪器。它有一个1000:1的比率，在钳口测量的每安培1mA或每安培1mV的输出。P50钳位电流探针有一个完整的2.5米引线端接，该探头的圆形钳口设计使其非常适合高精度0.1%、低相移和宽频率响应非常重要的电源应用。

询盘 产品彩页下载 视频

应用

■ 万用表；

■ 功率计；

■ 能量分表；

■ 相位角计；

■ 接地电阻计；

■ 功率和谐波计；

■ 电能表校验仪；

■ 大型工业负荷；

■ 电能质量监测；

■ 电缆故障分析；

■ 电力负荷监测；

■ 数据记录/记录；

■ 电能质量分析仪；

■ CT二次电流检测；

■ 在电缆束周围测量；

■ 波形分析（示波器和仪表）；

特征

■ UL，CE标志；

■ 高次谐波测量；

■ 高含量坡莫合金磁芯；

■ 电流测量精度高0.1%；

■ 频率10Hz-2MHz带宽；

■ 夹持线直径：φ50mm；

■ 用于功率测量的低相移；

■ 符合EN 61010，600V三类；

■ 测量范围为交流1mA至1200A；

■ 改进的人体工程学设计，操作简单；

■ 大钳口可容纳高达两个500kcmil的导线；

■ 专为数字万用表、记录仪、记录器、示波器、功率和谐波表设计；

参数

电气参数
变比 1000:1或2000:1（定制）
准确度等级 0.1%，0.2%，0.5%
一次电流 0-1000A交流电
二次输出 1mV/A交流、5mV/A或（定制）
二次电流 0-1000mA交流电和0-5A交流电
最大连续输入电流 1200A
负载能力 ≤20Ω，标准4Ω
过电压类别 CAT III 600V
输出信号 在额定输入电流下为333mV、500mV、1V、2V、5V交流电
精度（1000A范围）
0-10A ≤0.5%
10-100 ≤0.2%
10-1200A ≤0.1%
相移（1000A范围）
0-10A ≤0.5°
10-100 ≤0.2°
100-1200A ≤0.1°
频率范围 40Hz-2000Hz或10-2MHz
介电强度 1分钟为3KV 50Hz/60Hz
温度范围 -20°C至+55°C
输出 带D01连接器的2.5米电缆
非绝缘导体的最大电压 600 V
标准 EN 61010-1、EN 61010-2-032、EN 61010-2-031
IEC60044-1、& IEC61869-2、600V CAT III
安装 夹式
输出模式 铅输出（2.5m）
连接器 BNC，4毫米香蕉头，信号电缆（2芯），定制
机械参数
尺寸（长x宽x高）（毫米） 102.9 x 219.6 x 28
重量（克） 550
夹持电缆直径（mm） φ50
最大钳口开度（mm） 50
颜色 灰色，蓝色
原料 PC+ABS+聚碳酸酯，UL94 V0

选型

型号 额定电流 最大电流 二次电流 变比 负载电阻 准确度
P50-200 200A 240A 5A 40:1 2.5VA 0.5%
P50-300 300A 360A 5A 60:1 2.5VA 0.5%
P50-400 400A 480A 5A 80:1 2.5VA 0.5%
P50-500 500A 600A 5A 100:1 2.5VA 0.5%
P50-600 600A 720A 5A 120:1 2.5VA 0.5%
P50-800 800A 960A 5A 160:1 2.5VA 0.5%
P50-1000 1000A 1200A 5A 200:1 2.5VA 0.5%
P501-100 100A 120A 1A 100:1 可定制 0.5%
P501-200 200A 240A 1A 200:1 可定制 0.5%
P501-300 300A 360A 1A 300:1 可定制 0.2%
P501-400 400A 480A 1A 400:1 可定制 0.2%
P501-500 500A 600A 1A 500:1 可定制 0.2%
P501-600 600A 720A 1A 600:1 可定制 0.2%
P501-800 800A 960A 1A 800:1 可定制 0.2%
P501-1000 1000A 1200A 1A 1000:1 可定制 0.1%
P502-500 500A 600A 500mA 1000:1 可定制 0.1%
P502-1000 1000A 1200A 500mA 2000:1 可定制 0.1%
P503-800 800A 960A 400mA 2000:1 可定制 0.1%
P503-1000 1000A 1200A 400mA 2500:1 可定制 0.1%
P504-500 500A 600A 250mA 2000:1 可定制 0.1%
P504-1000 1000A 1200A 250mA 4000:1 可定制 0.1%
型号 额定电流 最大电流 二次电流 变比 负载电阻 准确度
P50V1-1000 1000A 1200A 1V 1000:1 可定制 0.1%
P50V2-1000 1000A 1200A 2V 1000:1 可定制 0.1%
P50V4-1000 1000A 1200A 4V 1000:1 可定制 0.1%
P50V5-1000 1000A 1200A 5V 1000:1 可定制 0.1%
P50V10-1000 1000A 1200A 10V 1000:1 可定制 0.1%
P50V1-1000-2 1000A 1200A 1V 1000:1 可定制 0.2%
P50V2-1000-2 1000A 1200A 2V 1000:1 可定制 0.2%
P50V4-1000-2 1000A 1200A 4V 1000:1 可定制 0.2%
P50V5-1000-2 1000A 1200A 5V 1000:1 可定制 0.2%
P50V10-1000-2 1000A 1200A 10V 1000:1 可定制 0.2%
P50V1-500 500A 600A 1V 1000:1 可定制 0.1%
P50V2-500 500A 600A 2V 1000:1 可定制 0.1%
P50V4-500 500A 600A 4V 1000:1 可定制 0.1%
P50V5-500 500A 600A 5V 1000:1 可定制 0.1%
P50V10-500 500A 600A 10V 1000:1 可定制 0.1%
P50V1-500-2 500A 600A 1V 1000:1 可定制 0.2%
P50V2-500-2 500A 600A 2V 1000:1 可定制 0.2%
P50V4-500-2 500A 600A 4V 1000:1 可定制 0.2%
P50V5-500-2 500A 600A 5V 1000:1 可定制 0.2%
P50V10-500-2 500A 600A 10V 1000:1 可定制 0.2%
