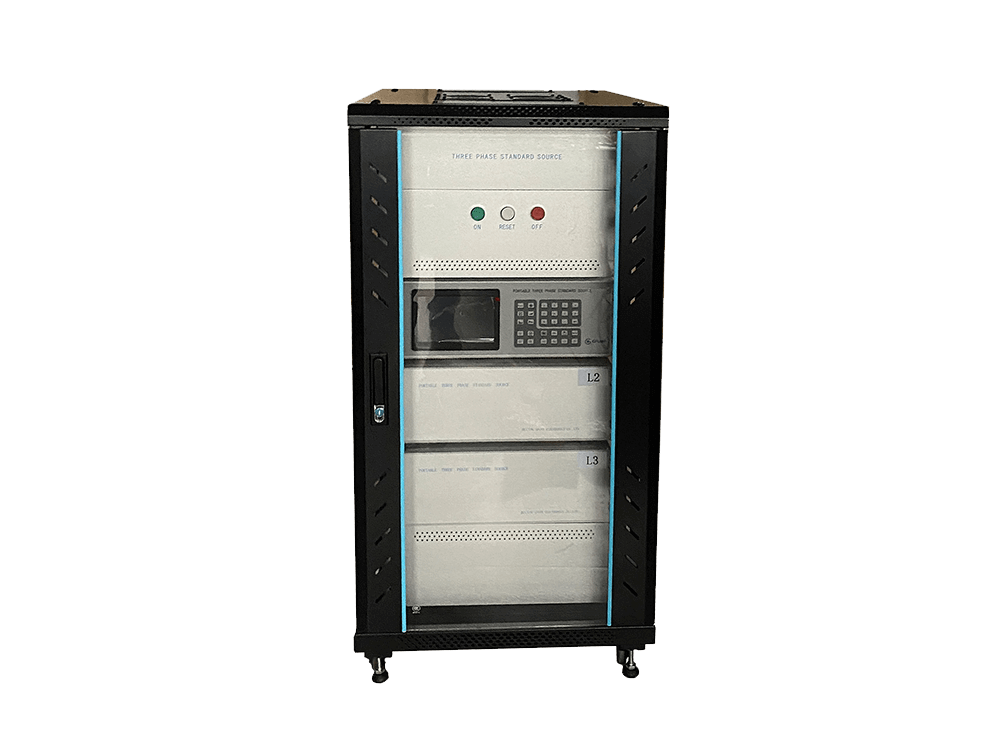

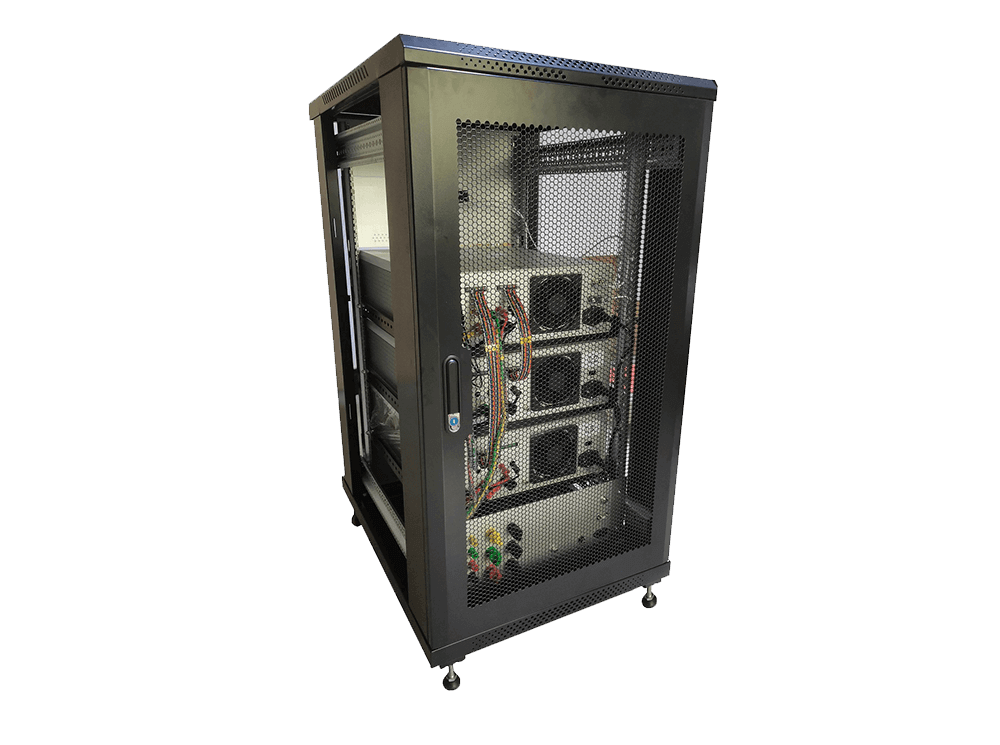

GF303G柜式三相交流电源是GFUVE公司生产的新型高功率标准电源。该产品采用线性放大器，输出稳定、失真小且功率稳定性高。也可用于0.2%至2%级电能表的型式试验。当您需要最高精度校准次级标准仪表、电能计费表及进行型式试验时，请选择GF303G交流电源。GF303G型三相电源是用于校准电能表、功率传感器、电流表、电压表及各类电力测量设备的交流电压、电流和功率校准器。其交流电压、电流、功率功能在40Hz至70Hz频率范围内具有校准相位差，分辨率可达0.001Hz。具备三通道电压与三相电流独立输出，支持任意可编程设置，具有低相位移、高稳定性（0.01%/1分钟）特性。作为标准三相电压源、三相电流源、谐波源及三相功率源，是电气实验室的高精度校准工具。
■ 高等院校；
■ 电能表研发；
■ 电气测试中心；
■ 铁路电气部门；
■ 电能表制造商；
■ 传感器制造商；
■ 面板仪表制造商；
■ 智能计量研究所；
■ 数字仪表制造商；
■ 测量与控制设备厂；
■ 工矿企业电气部门；
■ 电力局及电力公司；
■ 电力工程调试公司；
■ 无功补偿装置制造商；
■ ISO17025电气实验室；
■ 范围自动切换；
■ 支持专业用户编程功能；
■ 支持最小输出电流0.3mA；
■ 三通道电压与三通道电流输出；
■ 软件校准，操作简便，稳定可靠；
■ 配备RS232接口，可选配PC软件；
■ 矢量图显示，符合IEC387标准符号；
■ 高功率电源，稳定性高，波形畸变度小；
■ 支持电压浪涌、电压骤降及短时中断测试；
■ 兼具大功率电流源、电压源及功率源功能；
■ 采用32位MPU+DSP+CPLD架构，功能强大灵活；
■ 硬件PID控制，响应迅速，负载变化不致输出波动；
■ 过流、过压、过热、短路开路、过载保护及故障自动检测；
■ 强负载能力，容抗复合负载或混合负载调节精度优于0.01%；
■ 大尺寸触摸屏，7英寸TFT彩色液晶显示，英文菜单，操作简便；
■ 电压最大输出功率1200VA/相，电流最大输出功率2400VA/相；
■ 可设置2-63次谐波的幅值与相位，并能在基波上叠加任意谐波输出；
■ 可设置并测量电压、电流、相位角、频率及功率因数等负载调节参数；
■ 电压与电流输出范围广达0-120A/0-600V/40-70Hz/0-360.000°；
■ 工业级频率波形高达5000点/周期，信号输出无需滤波，输出波形精准，谐波输出精度高，谐波失真度小；
| 电气参数 | |
|---|---|
| 精确度等级 | 0.05%，0.1% |
| 电源 | 单相交流 85-265 V 或 380V，频率 50/60 Hz |
| 交流电压输出 | |
| 范围（U1、U2、U3相） | 57.7V/100V/220V/380V；量程自动切换（最大 500V） |
| 调整细度 | ±0.01%RG，±0.1%RG，±1%RG，±10%RG |
| 精度 | 0.02% RG, 0.05% RG, 0.1% RG |
| 稳定性 | <0.01% RG/120秒 |
| 失真度 | <0.3% (非容性负载) |
| 输出功率 | 最大1200VA |
| 满负荷调节率 | 0.01% RG |
| 满负荷调节时间 | 小于1毫秒 |
| 长期稳定 | ±60 PPM/年 |
| 交流电流输出 | |
| 范围（I1，I2，I3 相位） | 0.2A, 1A, 5A, 20A, 100A；量程自动切换 |
| 调整范围 | (0-120)%RG |
| 调整细度 | ±0.01%RG, ±0.1%RG, ±1%RG, ±10%RG |
| 精度 | 0.02% RG, 0.05% RG, 0.1% RG |
| 稳定性 | <0.01% RG/120秒 |
| 失真度 | <0.3%（非容性负载） |
| 输出功率 | 最大2400VA |
| 满负荷调节率 | 0.01% RG |
| 满负荷调节时间 | 小于1毫秒 |
| 长期稳定 | ±60 PPM/年 |
| 功率输出 | |
| 精度 | 0.05% RG, 0.1% RG |
| 稳定性 | 0.01% RG/120秒 |
| 相位角 | |
| 调整范围 | 0.000°-359.999° |
| 调整细度 | 10、1、0.1、0.01（可选） |
| 分辨率 | 0.001° |
| 精度 | 0.02° 或 0.05° |
| 功率因数 | |
| 调整范围 | -1.0000 ~ 0 ~ +1.0000 |
| 分辨率 | 0.0001 |
| 精度 | 0.0005 |
| 频率 | |
| 调整范围 | 40.000-70.000 Hz |
| 调整细度 | 5Hz, 1Hz, 0.1Hz, 0.01Hz 可选 |
| 分辨率 | 0.001 Hz |
| 精度 | 0.002Hz |
| 温度漂移 | ±0.5PPM/°C |
| 长期稳定性 | ±4PPM/年 |
| 谐波精度 | |
| 调和成分 | 2-63次 |
| 谐波含量 | 0-40% |
| 谐波相位 | 0°-359.99° |
| 谐波相位精度 | <0.01° |
| 谐波设定精度 | 0.1%（相对于基波额定值） |
| 功能 | |
| 通信端口 | RS232 |
| 可编程控制 | 有 |
| LCD | 7英寸TFT彩色触摸屏 |
| DIP | 是 |
| 中断 | 是 |
| PC控制软件 | 可选 |
| 标准 | |
| 标准 | IEC 62053-21，22，23；IEC 60736；ANSI C12.20-2002； JJG 597-2005；JJG596-2012；JJG 1085-2013；JJF 68-2019； DL/T 826-2002；DL/T 1478-2015；DL/T 448-2016； |
| 安全性 | |
| 隔离保护 | IEC 61010-1:2001 |
| 过压等级 | 300V CAT III，600V CAT II |
| IP防护等级 | IP20 |
| 符合性声明 | 通过CE及CNAS认证 |
| 机械参数 | |
| 尺寸（宽×深×高）（毫米） | 893×766×1924；800×600×1200 |
| 重量 (kg) | 小于450；120 |
| 环境条件 | |
| 工作温度 | 0°C至50°C |
| 储存条件 | -30°C至-60°C |
| 相对湿度 | ≤85% |
