CT PT分析仪接线02-08, 2025

1、CT二次负荷

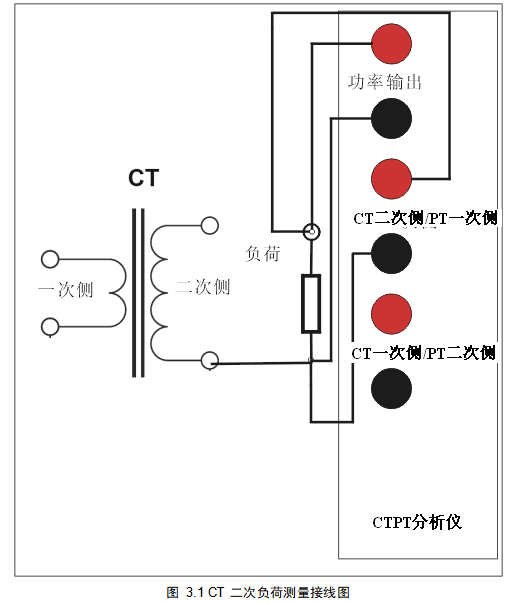

1、在进行CT二次负荷测量时请按照图3.1连接CT PT分析仪和被测CT。 具体接线步骤和说明如下：
1）将CT PT分析仪的接地柱连接到保护地PE。
2）将按照图3.1所示，断开CT二次侧和二次回路的连接。
3）将CT PT分析仪功率输出和CT二次侧/PT一次侧的黑色端子连接至二次负荷一侧，参见图3.1。
4）将CT PT分析仪功率输出和CT二次侧/PT一次侧的红色端子连接至二次负荷的另一侧。

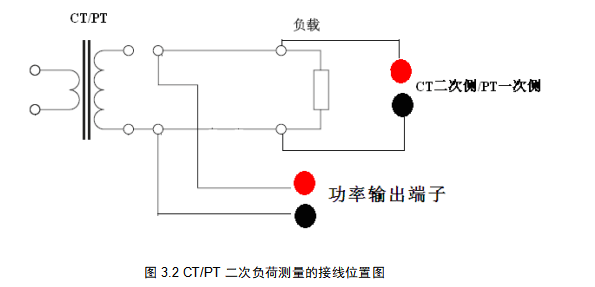

5）为了消除接触电阻的影响，在连接CT分析仪的端子时，CT二次侧的连接端子应保持在功率输出端子的内侧，如图3.2。
注意：在进行CT二次负荷测量时，必须要断开被测CT二次侧与负载的连接，否则测量的结果将是CT二次侧与二次负荷的并联阻抗，这将导致仪器获得错误的试验结果。并且在进行二次负荷测量时仪器不进行退磁处理，因此如果CT二次侧未断开将会导致CT进入饱和状态。
2、CT分析，变比，极性试验接线图

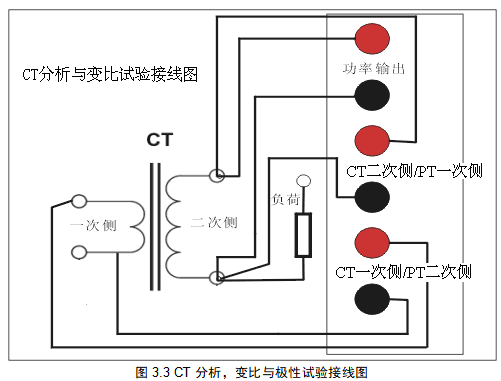

在进行CT分析，变比或极性试验时请按照图3.3连接CTPT分析仪和被测CT，这三个试验项目的接线方式是一致的。
具体接线步骤和说明如下：

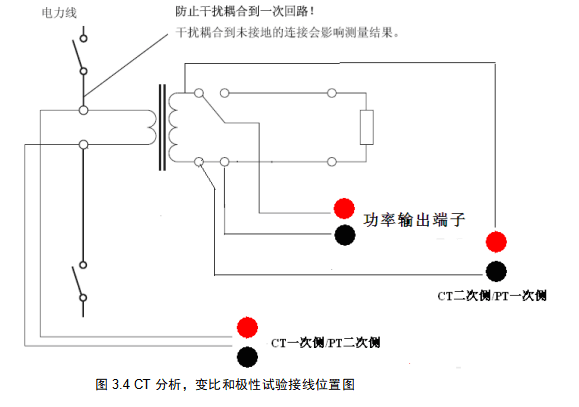

1）断开电力线与CT一次侧的连接，未接地的电力线较长，会给CT一次侧的测量引入较大干扰，参见图3.4。
3）将CT一次侧一端连接至CT PT分析仪CT一次侧/PT二次侧黑色端子。
4）将CT一次侧另一端连接至CT PT分析仪CT一次侧/PT二次侧红色端子。
5）将CT PT分析仪的接地柱连接到保护地PE。
6）将按照图3.3所示，断开被测CT二次侧和二次负荷的连接。
7）将CT PT分析仪功率输出和CT二次侧/PT一次侧的黑色端子连接至CT二次侧的一端，参见图3.3。
8）将CT PT分析功率输出和CT二次侧/PT一次侧的红色端子连接至CT二次侧另一端。
9）为了消除接触电阻对线圈电阻测量的影响，在连接CT PT分析仪的端子时，CT二次侧/PT一次侧的连接端子应保持在功率输出端子的内侧，如图3.4。 注意：在对变比值相同的多绕组电流互感器进行CT分析或CT比差角差测试时，没有测试的二次绕组应全部短接，否则测试误差将会偏大。

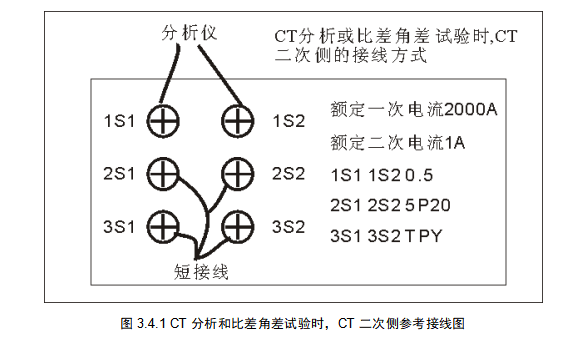

例如同时含有测量0.5级，保护10P10，暂态TPY三个绕组的2000/1的CT，进行0.5级绕组的比差角差测量时应按照图3.4.1进行接线。
3、CT线圈电阻测量接线图

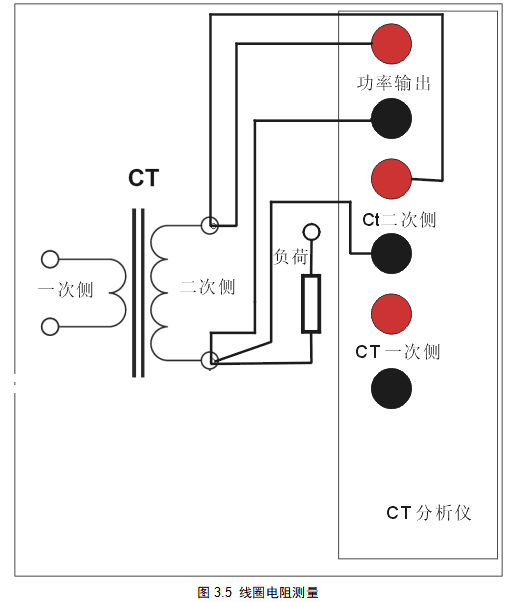

在测量CT线圈的直流电阻时，请按照图3.5连接仪器和被测CT。
1）将CT PT分析仪的接地柱连接到保护地PE。
2）按照图3.5所示，断开被测CT二次侧和二次负荷的连接。
3）将CT PT分析仪功率输出和CT二次侧/PT一次侧的黑色端子连接至CT二次侧的一端，参见图3.5。
4）将CT PT分析功率输出和CT二次侧/PT一次侧的红色端子连接至CT二次侧另一端。
5）为了消除接触电阻对线圈电阻测量的影响，在连接CT PT分析仪的端子时，CT二次侧/PT一次侧的连接端子应保持在功率输出端子的内侧，如图3.4。
4、PT二次负荷

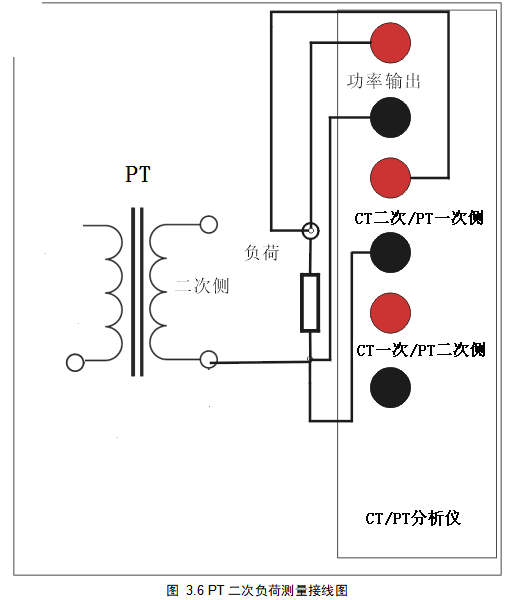

在进行PT二次负荷测量时请按照图3.6连接CT PT分析仪和被测PT。
具体接线步骤和说明如下：
1）将CT PT分析仪的接地柱连接到保护地PE。
2）将按照图3.6所示，断开PT二次侧和二次回路的连接。
3）将CT PT分析仪功率输出和CT二次侧/PT一次侧的黑色端子连接至二次负荷的一端，参见图3.6。
4）将CT PT分析功率输出和CT二次侧/PT一次侧的红色端子连接至二次负荷的另一端。
5）为了消除接触电阻的影响，在连接CT PT分析仪的端子时，CT二次侧/PT一次侧的连接端子应保持在功率输出端子的内侧，如图3.2。
5、PT线圈电阻测量接线图

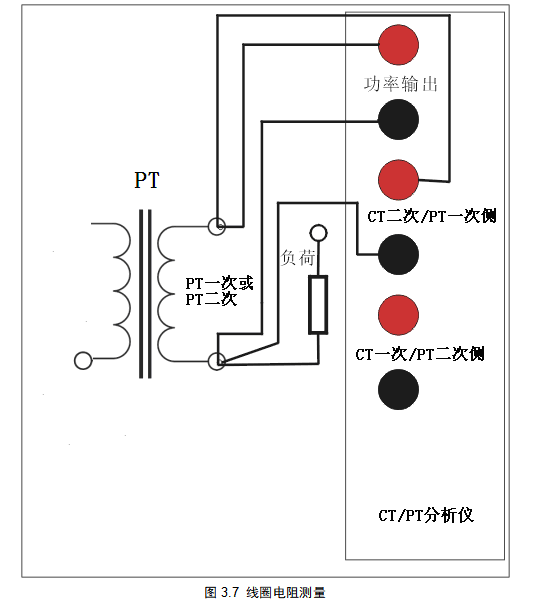

在测量PT线圈的直流电阻时，请按照图3.7连接仪器和被测PT。
1）将CT PT分析仪的接地柱连接到保护地PE。
2）按照图3.7所示，断开被测PT二次侧和二次负荷的连接，或是断开PT一次侧与PT一次线路的连接。
3）将CT PT分析仪功率输出和CT二次侧/PT一次侧的黑色端子连接至PT二次侧(或PT一次侧)的一端，参见图3.7。
4）将CT PT分析功率输出和CT二次侧/PT一次侧的红色端子连接至PT二次侧（或PT一次侧）另一端。
5）为了消除接触电阻对线圈电阻测量的影响，在连接CT PT分析仪的端子时，CT二次侧/PT一次侧的连接端子应保持在功率输出端子的内侧，如图3.4。 6、PT匝数比，极性试验接线图

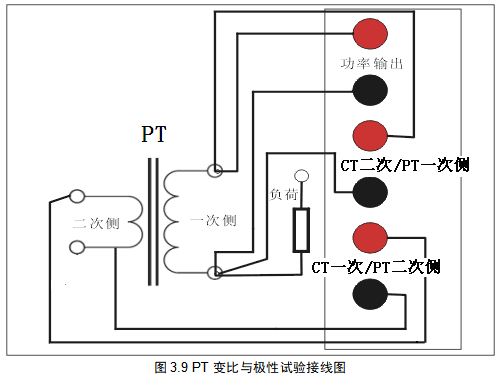

在进行PT变比或极性试验时请按照图3.9连接CT PT分析仪和被测PT，这两个试验项目的接线方式是一致的具体接线步骤和说明如下： 1）将PT二次侧的一端连接至CT PT分析仪CT一次侧/PT二次侧黑色端子。
2）将PT二次侧另一端连接至CT PT分析仪CT一次侧/PT二次侧红色端子。
3）将CT PT分析仪的接地柱连接到保护地PE。
4）将按照图3.9所示，断开被测PT二次侧和二次负荷的连接。
5）将CT PT分析仪功率输出和CT二次侧/PT一次侧的黑色端子连接至PT一次侧的一端，参见图3.9。
6）将CT PT分析功率输出和CT二次侧/PT一次侧的红色端子连接至PT一次侧另一端。
7）为了消除接触电阻对线圈电阻测量的影响，在连接CT PT分析仪的端子时，CT二次侧/PT一次侧的连接端子应保持在功率输出端子的内侧，如图3.4。
7、PT励磁试验接线图

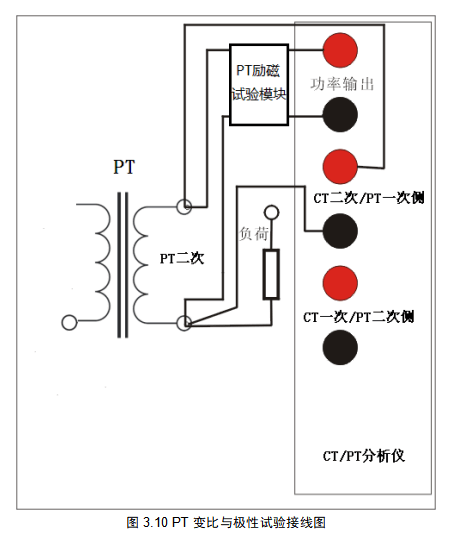

在进行PT励磁试验时请按照图3.10连接CT PT分析仪和被测PT。
执行PT励磁试验时，需要外接PT励磁试验模块，以防止发生高频振荡，造成测试结果的电流过大。
具体接线步骤和说明如下： 1）将PT二次侧的一端连接至CT PT分析仪CT二次侧/PT一次侧黑色端子。
2）将PT二次侧另一端连接至CT PT分析仪CT二次侧/PT一次侧红色端子。
3）将PT励磁模块的黄色/黑色线连接至分析仪的功率输出。
4）将PT二次侧的一端连接至PT励磁模块的红色插座。
5）将PT二次侧的另外一端连接至PT励磁模块的黑色插座。
6）将CT PT分析仪的接地柱连接到保护地PE。
7）将按照图3.10所示，断开被测PT二次侧和二次负荷的连接。
8）为了消除接触电阻对线圈电阻测量的影响，在连接CT PT分析仪的端子时，CT二次侧/PT一次侧的连接端子应保持在功率输出端子的内侧，如图3.4。
注意：PT励磁试验完成后，PT一次侧可能有高压残留，一定要对PT一次侧进行放电，否则将一次侧再连接到仪器时，可能造成仪器损耗。
