什么是电流钳？工作原理、类型及应用09-15, 2026

仅根据最大额定电流选择电流探头可能会导致测量误差或安装不当。
工程师应综合考虑电气、机械及应用方面的要求。
1. 确定是交流还是直流
首先要确定被测信号中是否包含交流、直流或两者兼有。
1. 仅交流 → 交流钳形表或罗戈夫斯基线圈
2. 仅直流 → 霍尔效应交流/直流钳形表
3. 交流 + 直流 → 交流/直流钳形表
2. 检查电流量程
探头的额定电流量程应覆盖预期的工作电流.
然而，最大电流并非唯一需要考虑的因素。在预期工作点处的最小可测电流和精度同样重要.
一款 3000 A 的探头未必是测量 5 A 信号的最佳选择。
3. 检查频率范围
不同的电流传感技术具有不同的频率响应。
对于工频应用，传统的 CT 钳表可能就足够了。
对于开关电源、逆变器、转换器或瞬态测量，可能需要更宽的带宽。
示波器电流探头根据其设计不同，可覆盖显著更宽的带宽。
4. 检查钳口开口
钳口必须在物理上能够套在导体上。
测量：
1. 电缆直径
2. 母线尺寸
3. 导体间距
4. 可用安装空间
对于大型或形状不规则的导体，使用柔性罗戈夫斯基线圈可能更为实用。
5. 考虑输出形式
电流探头可提供不同的输出格式，例如：
1. 电压输出
2. 电流输出
3. BNC 输出
4. 香蕉插头输出
5. 定制信号输出
输出必须与测量仪器的输入要求相匹配。
6. 考虑精度
对于故障排查，通用型钳形表可能就足够了。
但对于实验室测量、校准、功率分析或能量测量而言，精度、相位误差、线性度和频率响应就显得尤为重要。

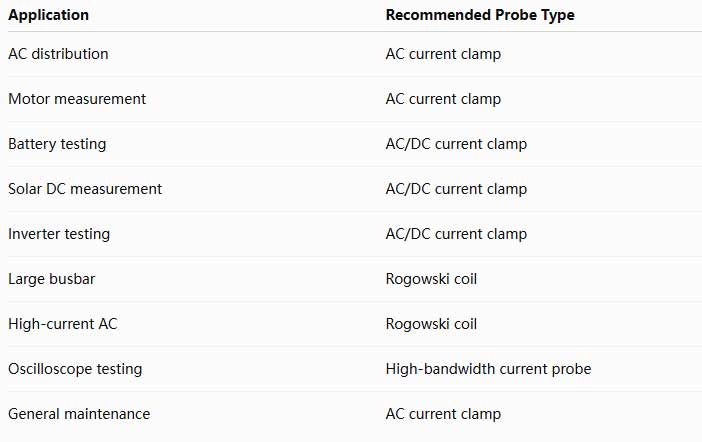

7. 考虑应用场景
选择电流探头应基于完整的测量要求，而不仅仅是额定电流。
最重要的参数包括电流类型、电流量程、频率、精度、导体尺寸、钳口结构、输出信号以及与测量仪器的兼容性。
