互感器铁芯选择的关键要素01-29, 2024

很多软磁材料都可以作为互感器铁芯，但它们的用法都不完全相同，得到的互感器性能也存在差别。主要有以下几个方面的差别。
1、高特性

不同的软磁材料的频率特性不一样，有的软磁材料可以应用于高频领域，而有的软磁材料则不适合应用于高频领域。所以，有的软磁材料适合用于制作高频互感器，有的则不适合。
2、线性特性

不同的软磁材料的磁化曲线的线性度不一样，线性度好的软磁材料在不同的励磁电流下，其性能一致性较好，而线性度差的软磁材料在不同的励磁电流下，其性能将有较大差异[20。所以，有的软磁材料适合用于制作对低端性能也要求较高的互感器，有的则不适合。
3、抗饱和能力

不同的软磁材料的饱和磁感应强度不一样，从而导致有的软磁材料抗饱和能力强，而有的软磁材料则很容易饱和。所以，有的软磁材料适合用于制作测量用互感器，有的则适合用于制作保护用互感器。
4、弱磁场导磁性

不同的软磁材料的导磁性能不一样，有的软磁材料在弱磁场下仍然有较高的导磁率，而有的软磁材料在弱磁场下导磁性则很差。所以，有的软磁材料适合用于多级互感器中检测零磁通的铁芯，有的软磁材料则适合用于多级互感器中承担主磁通的铁芯。
5、切面的平整性

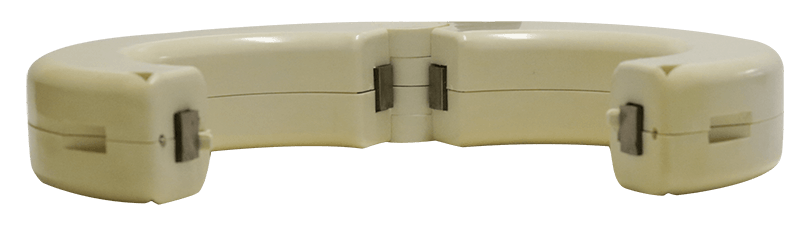

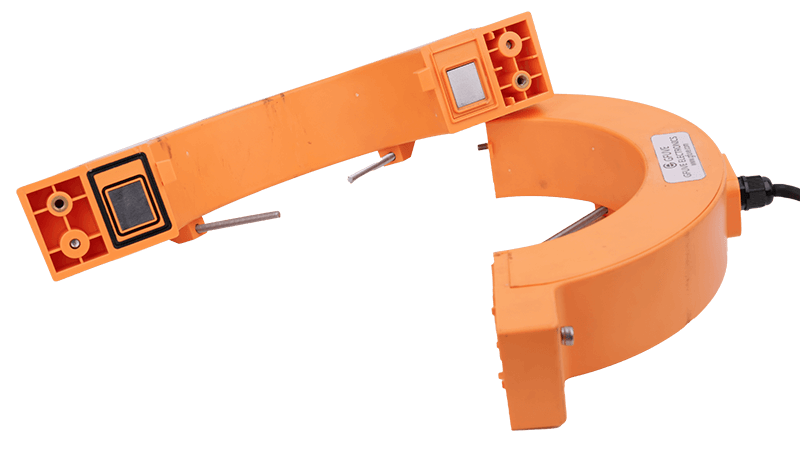

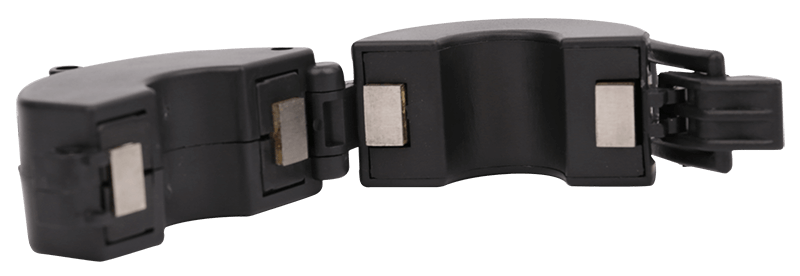

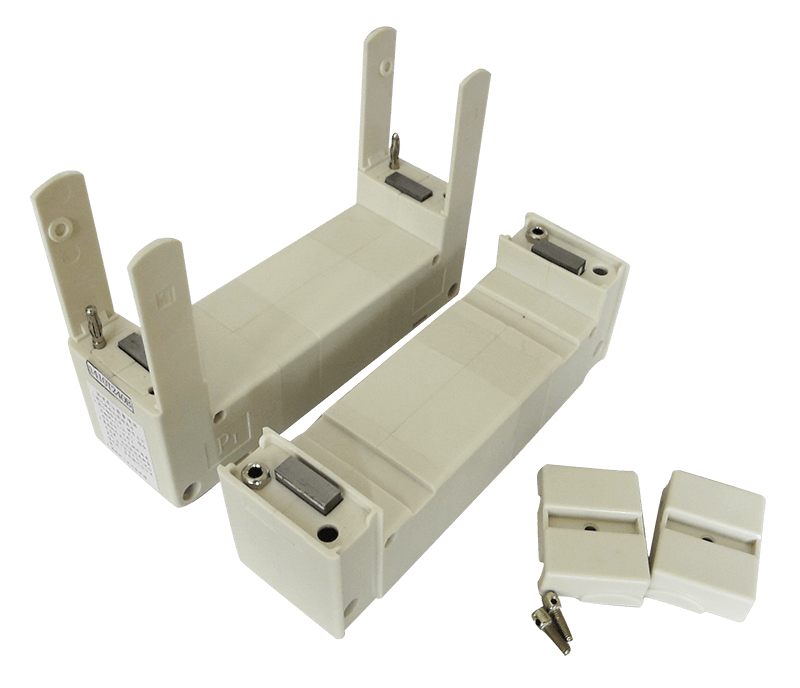

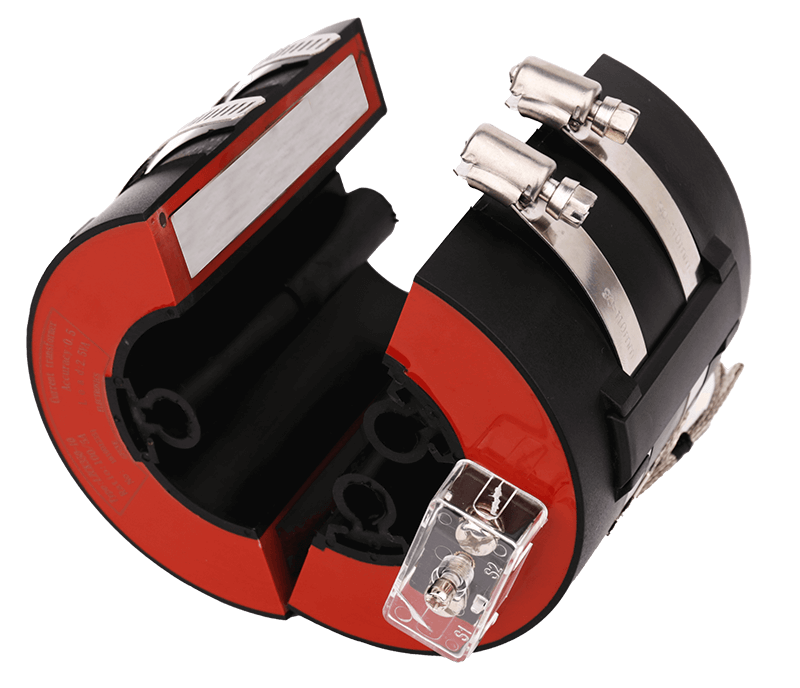

对于不同软磁材料制作的闭合铁芯，当把闭合铁芯切割成两部分时，它们的切面特性不一样，有的能够处理得很平整，而有的很难处理平整，并且，对于某些软磁材料的卷绕铁芯还会松散，这些因素都影响到两部分铁芯密合后的性能。所以，有的软磁材料适合用于制作开合式互感器，有的软磁材料则不适合。
所以，不同的软磁材料有不同的应用，弄清不同软磁材料的各种特性，为互感器铁芯的选择提供依据是非常重要!
综上所述，对于互感器铁芯的选择，必须要根据互感器的用途以及互感器的性能要求，并结合软磁材料的综合性能，来选择合适的软磁材料作为互感器铁芯，只有这样，才能充分发挥软磁材料的性能，才能保证所设计的互感器有较好的使用性能和适用范围.
。为了使电流互感器能够实现高精度，并具有开合式结构，应尽量选择磁导率高的软磁材料做铁芯，铁芯切面应有良好的平滑性，具备一定的机械强度。同时，针对不同结构和不同补偿的电流互感器，有时对铁芯的弱磁场导磁性，或抗饱和能力，或线性特性有所侧重，这时就要选择相应的铁芯来满足相应的要求。在高精度开合式电流互感器的实现章节，将结合互感器铁芯选择的关键要素，根据实现高精度开合式电流互感器的具体要求，来选择合适的软磁材料做铁芯。
