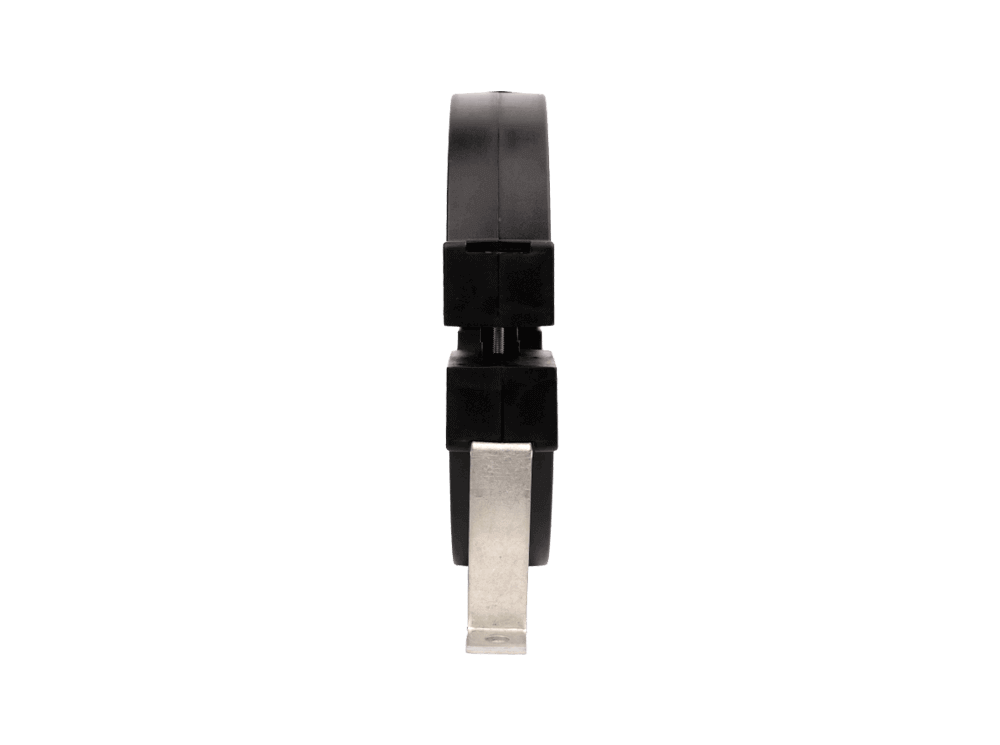

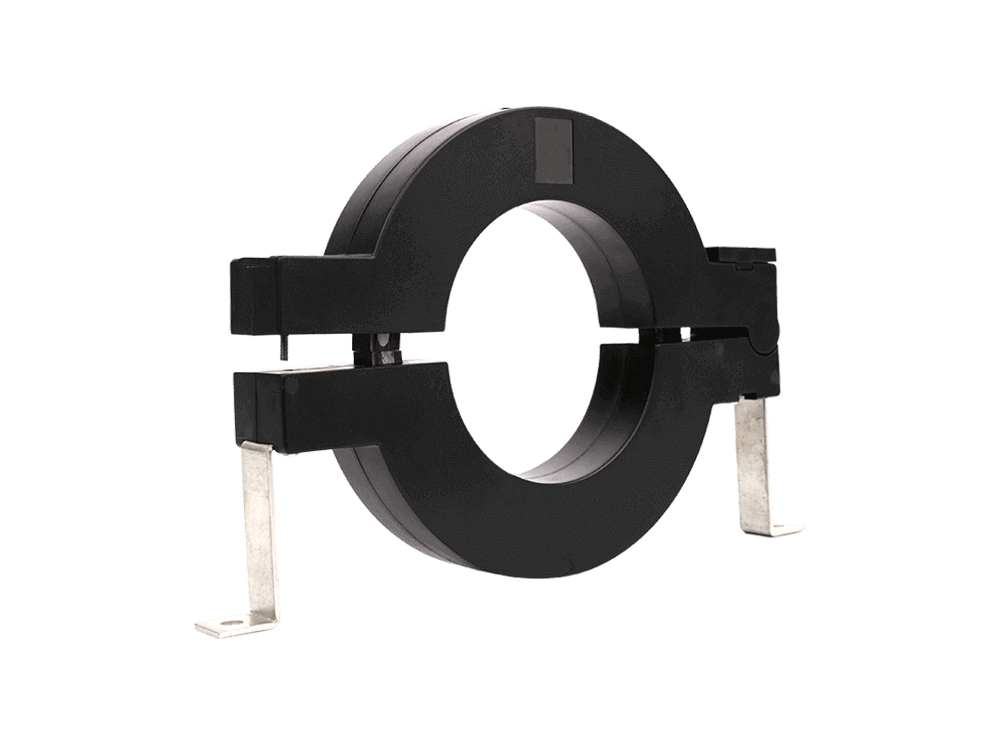

FU-80低成本分芯式单相电流互感器

FU-80是一种分芯式电流互感器，从一次感应电流到二次电流（0-1200A）可以提供333mV, 100mV-2V和10mA-500mA,1A或5A。该型号有三种直径的版本(30mm、55mm、80mm)，适合客户的各种不同应用。
FU-80电流互感器是一款经济型分芯电流互感器，采用ABS和阻燃剂，且便于安装。它具有低相移功率测量能力，输出引线长度可按客户需求进行定制。该电流互感器结构紧凑，成本低，精度高。开合式电流互感器安装起来快速、简单且安装过程中无需断开线缆。多种安装机制可以提供稳定和持续的电流测量。

询盘产品彩页下载视频

应用

■ 负载中心；

■ 三相平衡控制；

■ 智能电网应用；

■ 数字故障记录仪；

■ 计量表精度测量；

■ 电能质量分析仪；

■ 电能表电流测量；

■ PLC功率测量装置；

■ 家庭能耗管理系统；

■ 建筑能耗管理系统；

■ 各式电力监控系统；

■ 工厂内显示，家庭内显示；

■ 太阳能和风力涡轮机系统逆变器；

■ 分析建筑和机械性能的数据记录仪；

特征

■ 性价比高；

■ 安装便捷；

■ 低设计成本；

■ 安装安全便捷；

■ 低相移功率测量；

■ 过压电路保护已安装；

■ 0.2%，0.5s，0.5%高精准度；

■ CE，UL / EN 61010 - 1认证；

■ 体积小、体积紧凑、重量轻；

■ 测量范围：1毫安至1200安交流；

■ 符合UL94-V0标准的独立塑料包装箱；

■ 持线直径：φ30毫米或 φ55毫米或 φ80毫米；

参数

技术参数
标准	IEC/EN60044-1 & IEC61010-1 & IEC61869-2&ANSI C57.13
变比	100: 1，1000:5 或 1000:1，可定制的
标称输入电流(一次电流)	100A/150A/200A/250A/300A/400A/500A/600A/750A/800A/1000A/1200A
过载承受	连续1.2倍额定电流
准确度	0.2%，0.5S，0.5 %，1%
系统电压	720V(0.72kV)
输出信号	50mA-500mA，1A，5A AC 可选择的 333mV AC 或 100mV-2V 可选择的
负载	2.5VA
频率范围	40 Hz....500 Hz
仪表安保系数	FS5
耐压强度	2.5KV 50Hz/60Hz at 1 minute
输出	K1，K2 或 S1，S2
保护等级	3.0V0-P
安装类别	CAT IV 600V AC IEC/EN 61010-1
安装固定方法	螺丝固定
最大钳口开合度	30 毫米，55毫米，80毫米
材质	硅钢片+漆包线+ABS+ 94V-0
颜色	黑色
机械参数
尺寸（长X宽X高）（单位：毫米）	26 × 43 × 27；31 × 50 × 30；43 ×73 × 39；60 × 89 × 43
重量（单位：克）	400，550，600
运行、使用条件
使用温度范围	-25 至 +55°C
相对湿度	0-85% 不凝结
使用条件	室内
海拔高度	<3000米
条件	空气中不存在严重污染、腐蚀性和放射性气体，允许在额定电流下长期工作。

技术数据

类别	FU-80
目的	测量电流互感器
变比	精确等级
I₁/I₂	0.2	0.5	1
5A/333mV	是	是	是
10A/333mV	是	是	是
20A/333mV	是	是	是
50A/333mV	是	是	是
60A/333mV	是	是	是
100A/333mV	是	是	是
150A/333mV	是	是	是
200A/333mV	是	是	是
300A/333mV	是	是	是
400A/333mV	是	是	是
500A/333mV	是	是	是
600A/333mV	是	是	是
5A/2.5mA	是	是	是
10A/5mA	是	是	是
20A/10mA	是	是	是
50A/25mA	是	是	是
60A/30mA	是	是	是
100A/50mA	是	是	是
150A/75mA	是	是	是
200A/100mA	是	是	是
50A/50mA	是	是	是
60A/60mA	是	是	是
100A/100mA	是	是	是
150A/150mA	是	是	是
200A/200mA	是	是	是
100A/100mV	是	是	是
100A/1V	是	是	是
100A/2V	是	是	是
100A/5V	是	是	是
100A/10V	是	是	是
200A/1V	是	是	是
200A/2V	是	是	是
200A/5V	是	是	是
200A/10V	是	是	是
100A/1A	是	是	是
200A/1A	是	是	是
300A/1A	是	是	是
400A/1A	是	是	是
500A/1A	是	是	是
600A/1A	是	是	是
200A/5A	是	是	是
300A/5A	是	是	是
400A/5A	是	是	是
500A/5A	是/td>	是	是
600A/5A	是	是	是

选型

型号	一次额定电流	额定负载	二次输出	孔径（单位：毫米）	尺寸 (单位：毫米)	质量（单位：千克）
FU-16	5-200A	≤10 Ohm	333mV，1V，5V，100mA	φ16	38 x 55 x 18	0.06
FU-32	100-600A	≤10VA	333mV，1V，5V，1A，5A	φ32	110 x 130 x 41	0.7
FU-36	100-600A	≤2.5VA	333mV，1V，5V，1A，5A	φ10，φ16，φ24，φ36	26 × 43 × 27 31 × 50 × 30 43 ×73 × 39 60 × 89 × 43	0.1，0.12，0.2，0.35
FU-80	100-1200A	≤5VA	333mV，1V，5V，1A，5A	φ30，φ55，φ80	88 x 129 x 28 108 x 155 x 28 138 x 193 x 28	0.4，0.55，0.6
FU-100	300-3000A	≤10VA	333mV，1V，5V，1A，5A	φ100	170 x 184.5 x 41	1
FU120	200-4000A	≤10VA	333mV，1V，5V，1A，5A	120 x 130, 120 x 30	166 x 110 x 49 166 x 208 x 49	1.2，1.7
FU160	500-5000A	≤20VA	1A，5A	160 x 80	144 x 227 x 54	2.8
