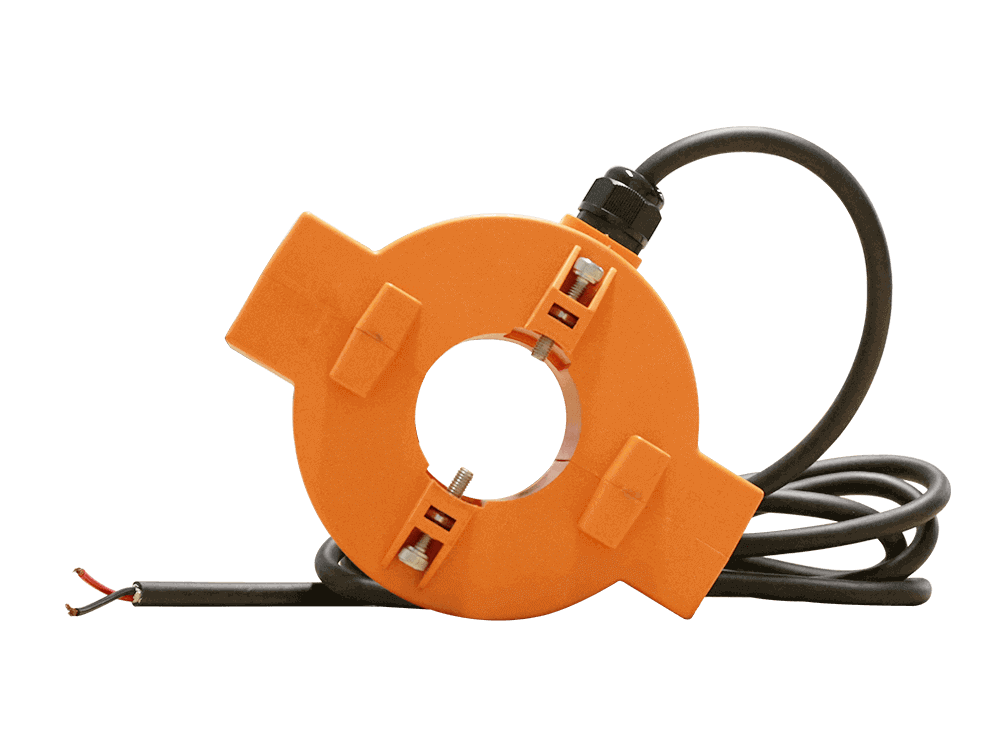

LZCK-550.5s级户外IP67开合式电流互感器

LZCK-55型开合式CT是一种铁芯直径为55mm的户外分芯式电流互感器，有些客户也称它为户外TTCC。由于其精度可达0.5s，防护等级为IP67，该电流互感器与电能表一起被广泛用于电力行业的测量。此外，该电流互感器还可用于户外配电变压器监控系统，半圆环形铁芯和次级绕组由绝缘树脂真空浇注而成。该型号的电流互感器除了可用于野外，还可用于11KV和35KV交流电力系统中的电气设备的测量和微机保护。
我们所有的电流互感器都严格遵守IEC60044-1，IEC 61869-2，NTC 2205，GB1208-2006，ANSI/IEEE C57.13标准。

询盘 产品彩页下载 视频

应用

■ 电能表；

■ 配电箱；

■ 电功率表；

■ 负荷监测；

■ 中压开关柜；

■ 电表测试仪；

■ 电能质量分析仪；

■ 低电压计量系统；

■ 配电电源变压器监控系统；

特点

■ 高精度0.5s；

■ 可以带电安装；

■ 支持安装密封；

■ 支持双变比设计；

■ 户外IP67级别防护；

■ 测量范围0-1000A AC；

■ 最大挂载线缆直径：φ55mm；

■ 二次绕组由绝缘树脂真空浇注而成；

■ IEC60044-1，IEC 61869-2，NTC 2205，GB1208-2006，ANSI/IEEE C57.13标准；

■ 100/5A、200/5A、300/5A、400/5A、500/5A、600/5A、750/5A、800/5A、1000/5A；

参数

技术参数
执行标准 IEC60044-1；IEC 61869-2；NTC 2205；GB1208-2006；ANSI/IEEE C57.13
准确度等级 0.5S，0.5%，1%，3%
一次额定电流的范围 100-1000A
额定负载范围 ≤10VA
额定频率 50/60Hz
额定二次电流 5A 或 1A
额定短时热电流 40kA，1S
额定连续热电流 150%I1n
二次绕组工频耐压 3kV，1min
安全系数等级 (FS) <10
输出信号 1A，5A，333mV，1V 或 5V(可定制)
安全标准 CAT IV 600V IEC/EN 61010-1
绝缘等级 E
阻燃ABS和UV塑料外壳，颚部有防水保护
机械参数
孔径(mm) Φ55
尺寸（宽×深×高）(mm) 180×138×52
重量(kg) 2
电缆长度 2.5 M(标准)，5M，10M 或定制
电缆参数 2*16AWG线，耐压 400/720V，户外UV塑料外壳
颜色 橙色、黑色或定制
工作条件
使用温度 -40°C 至 +70°C
储存温度 -40°C 至 +70°C
IP防护等级 IP67
环境 户外或户内
使用海拔高度 0- 3000m
使用条件 空气中不存在严重损害性、侵蚀性和放射性气体，允许在额定电流下连续工作。
GFUVE公司提供室外分体式芯体ct方案设计定制服务!

技术数据

类型 LZCK-55(2.5m 线缆)
使用目的 测量电流互感器
比率 准确度和额定负载(VA)
I1/I2 0.5S 0.5 1 3
100/1 0.1 1 2.5
150/1 0.1 1 2.5
200/1 1 2.5 2.5 2.5
250/1 1 2.5 2.5 2.5
300/1 1 2.5 2.5 2.5
400/1 2.5 2.5 2.5 2.5
500/1 2.5 2.5 5 5
600/1 2.5 2.5 5 5
800/1 2.5 2.5 5 5
1000/1 2.5 2.5 5 5
100/5 2.5 2.5
150/5 2.5 2.5
200/5 2.5 2.5 5 5
250/5 2.5 2.5 5 5
300/5 5 5 5 5
400/5 5 10 10 10
500/5 5 10 10 10
600/5 5 10 10 10
800/5 5 10 10 10
1000/5 5 10 10 10

选型

型号 一次电流 额定功率 孔径 (mm) 外形尺寸(mm) 重量 (kg)
LZCK-36 100-600A ≤10VA Φ36 128×120×85.5 1.25
LZCK-55 100-1000A ≤10VA Φ55 180×138×52 2
LZCK-80 100-2000A ≤10VA Φ80 172×164×85.5 2.5
LZCK-120 100-3000A ≤20VA Φ120 210×205×85.5 3.2
LMCK185-10 300-5000A ≤25VA Φ185 350×283×55 4.5
