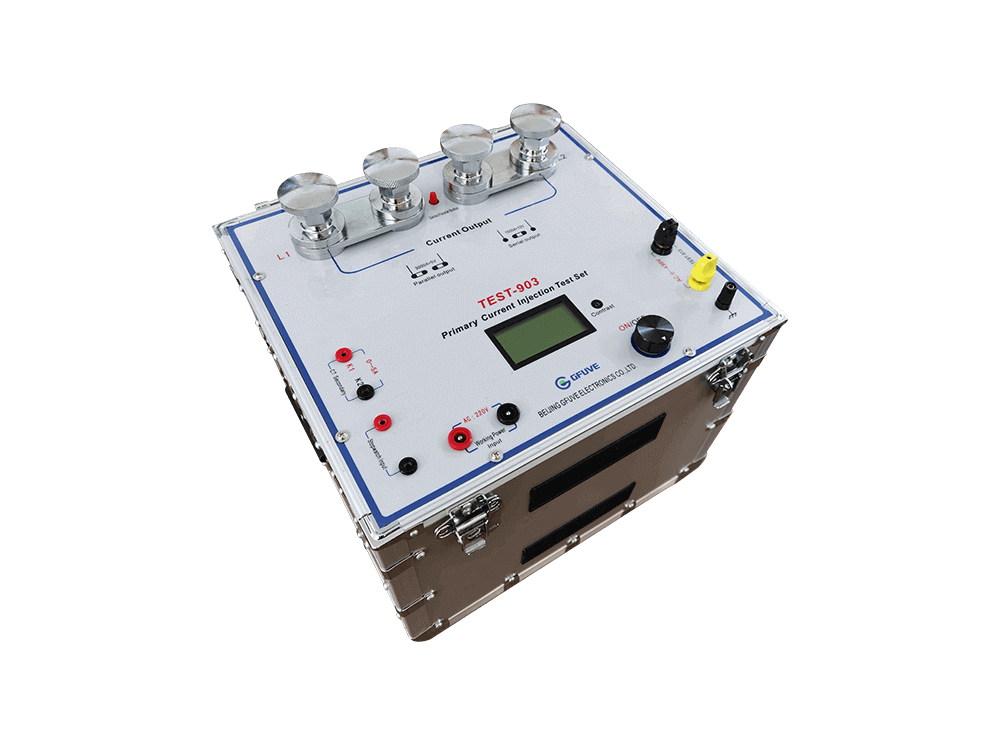

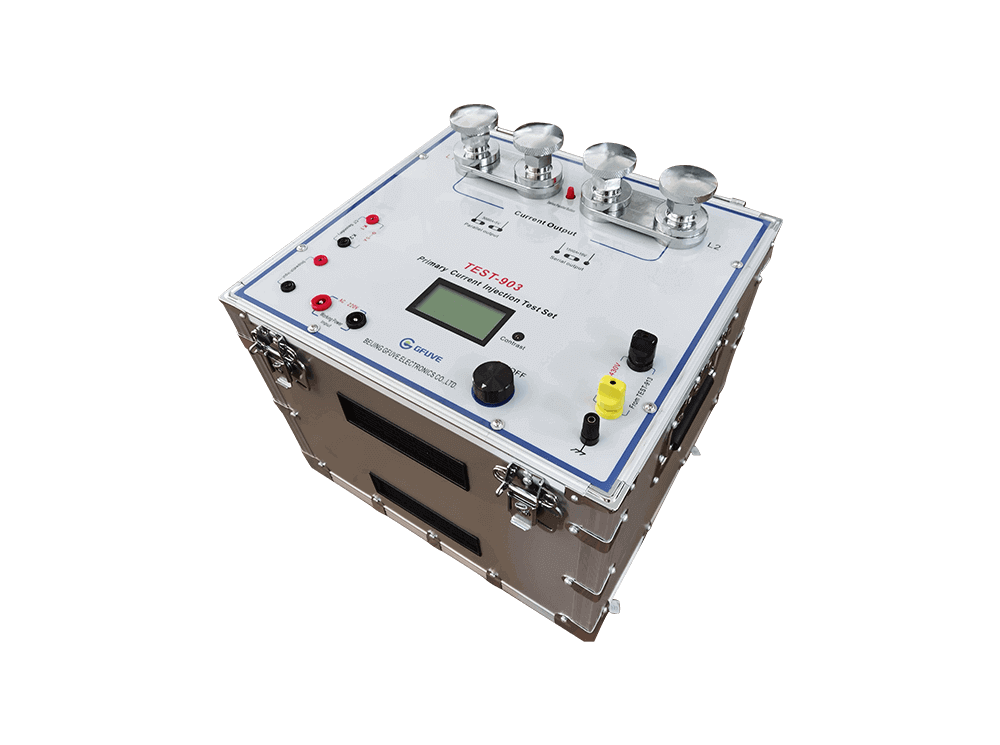

TEST-9033000A一次电流注入测试套件

TEST-903 3000A一次电流注入测试套件采用ARM芯片控制环形变压器的输出过程和大容量，配有液晶屏显示电流表，还可显示一次电流值、二次电流值、匝数比和动作时间，铝合金机身，外壳由PC面板组件构成。TEST-903一次电流注入测试套件主要用于测试电力系统中的CT匝数比和极性、接触电阻、保护继电器、低压和高压断路器保护测试、高压发电机测试等需要现场或实验室大电流。

询盘 产品彩页下载 视频

应用

■ 温升测试；

■ 接地网测试；

■ 断路器试验；

■ 开关设备测试；

■ 重合器和分段器；

■ 电流互感器测试；

■ 保护继电器试验；

■ 3000A一次注入试验；

特点

■ 快捷易用；

■ 便携式设计；

■ 6米大电流电缆；

■ 热、短路和过载保护；

■ 具有CT比率测试功能；

■ 最大电流输出高达3300A；

■ 内置数字安培计0.5%精度；

■ 永久电流高达3000A，15KVA；

■ 内置数字定时器，分辨率1毫秒；

■ 由两个单元组成，控制单元和动力单元；

参数

电气参数
精度 ±0.5%
电源 (AC) 380V±10%·50A，50Hz/60Hz
电流输出 (AC) 3000A·5V 或 1500A·10V
容量 15KVA
电流输出波形失真 ≤5%
一次电流
范围 0-3300A
分辨率 0.1A
精度 <0.5%
二次测量
范围 0-6A
分辨率 0.001A
精度 <0.5%
当前持续时间
3000A 范围 3000A   2-3分钟
1500A   3-6分钟
1500A 范围 1500A   2-3分钟
连续输出 1200A
带计时器
范围 0.0001～999.999S
分辨率 0.001S
精度 <0.2% ±5 个单位/td>
标准
标准 IEC61010-1；IEC 61326-1
通信端口 RS232
电缆 长度6x6m，95mm²
机械参数
尺寸（宽×深×高）（毫米） 380×350×360 和 340×290×420
重量（千克） 控制主机48kg，外部电压调节器重量42kg
环境条件
工作温度 -10°C 至 50°C
储存温度 -40°C 至 70°C
相对湿度 ≤95%，冷凝

选型

型号 精度 初级电流 电流表（0-6A） 计时器 功率 注入电流时间 尺寸（宽×深×高）（毫米） 重量 附注
TEST-901 0.5% 0-1100A 是 是 5KVA 1000A：2-3分钟；
500A：3-6分钟		 430×260×260 25KG 整体结构
TEST-902 0.5% 0-2200A 是 是 12KVA 2000A：2-3分钟；
1000A：3-6分钟		 360×300×295和320×300×300 35KG+15KG 分体结构
TEST-903 0.5% 0-3300A 是 是 15KVA 3000A：2-3分钟；
1500A：3-6分钟		 380×350×360和340×290×420 48KG+42KG 分体结构
TEST-905 0.5% 0-5500A 是 是 30KVA 5000A：2-3分钟；
2500A：3-6min		 430×430×445和550×450×600 68KG+55KG 分体结构
