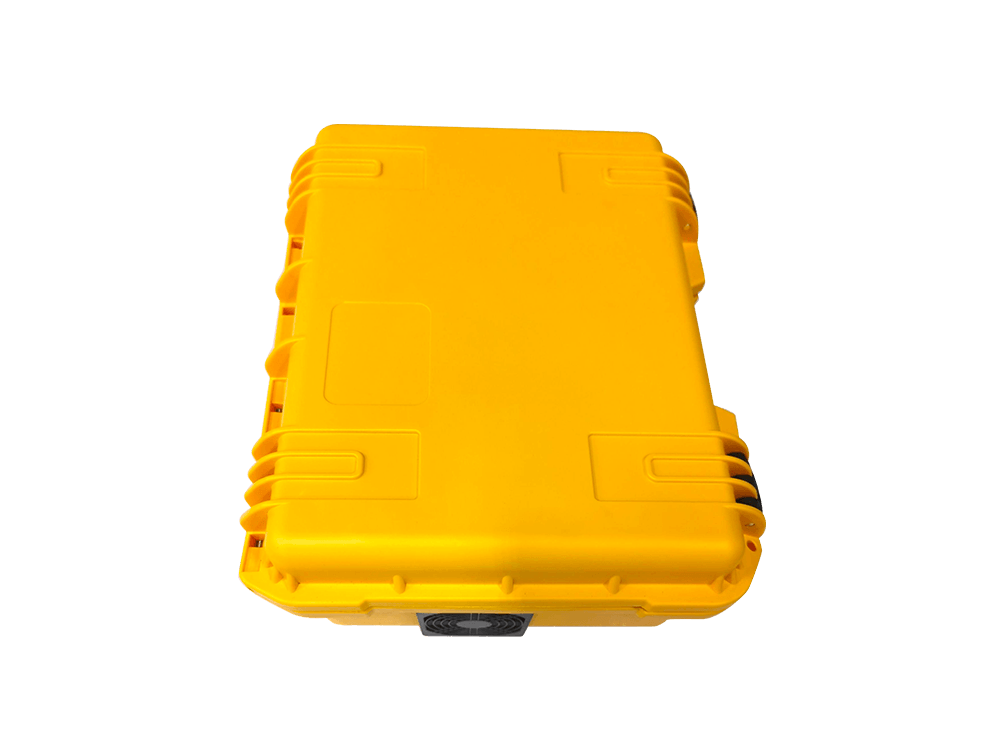

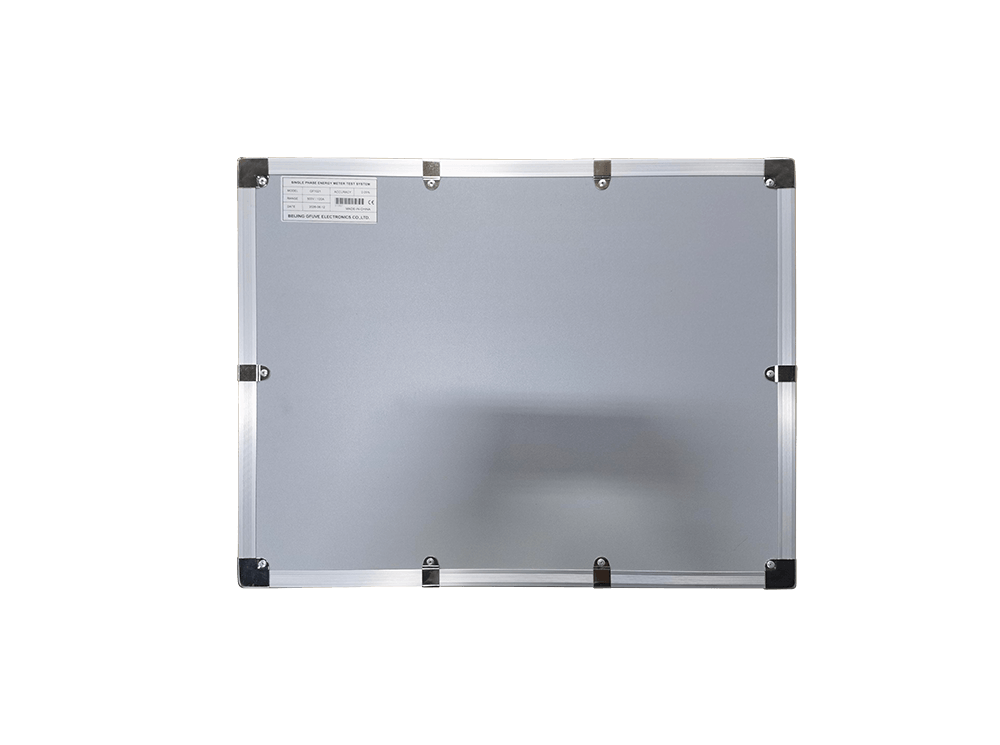

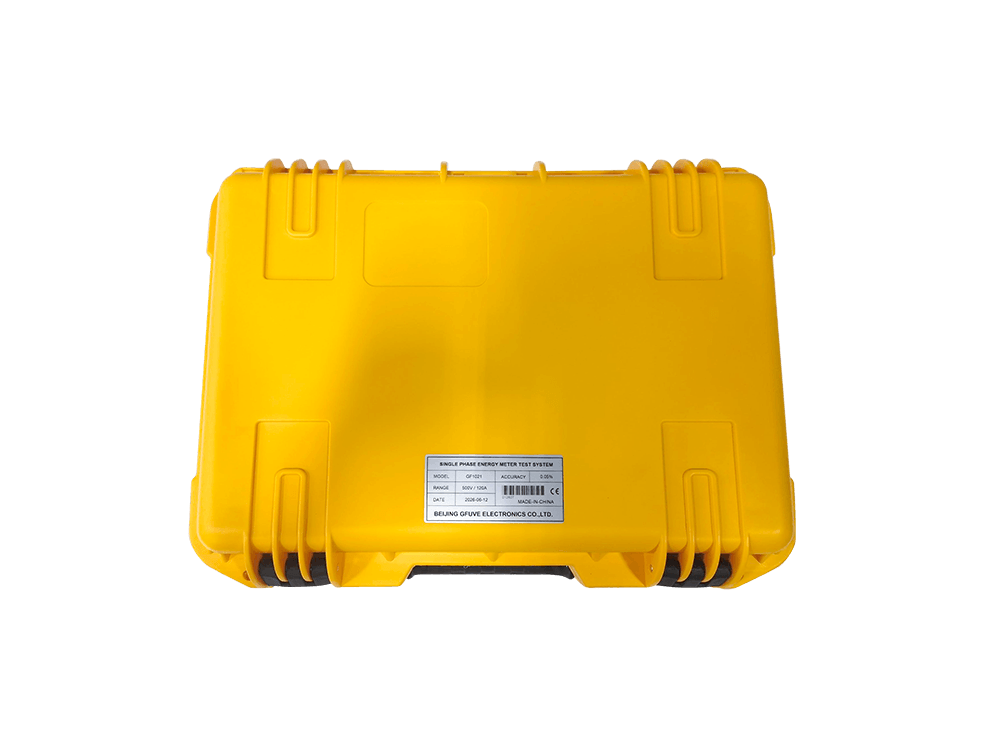

GF1021单相便携式电能表测试系统

GF1021单相便携式电能表测试系统用于测试单相电能表的误差，采用成熟的信号合成和功率放大技术，高精度电压源和电流源输出。广泛应用于实验室和现场，然后作为单相标准源。便携式仪表测试设备通过7'英寸彩色触摸屏或外部接口提供高功能，并结合出色的菜单引导操作。

询盘 产品彩页下载 视频

特点

■ 便携式设计；

■ 重量轻8公斤；

■ 准确度等级0.05；

■ 自动或手动测试；

■ 同步测试2台仪表；

■ 7英寸TFT触摸屏；

■ 潜动试验和启动试验；

■ 过载、短路、断路保护；

■ 参考标准源和电源集成；

■ 可记录1000套电能表数据；

■ 0-120A，0-500V，40-70Hz；

■ 使用预定义的负载点进行自动操作；

功能

■ 测量畸变因子；

■ 测量值可以矢量表示；

■ 测量机械仪表和电子表；

■ 测试交流电压表和电流表；

■ 测试功率因数计和频率计；

■ 测量频率、相移和功率因数；

■ 测试1P2W安装电能表的误差；

■ 内置电流源和电压源的能量叠加；

■ 可作为高精度交流电压源和电流源；

■ 电压和电流高达51次谐波频谱分析；

■ 有功、无功和视在功率的功率和能量测量；

参数

电性能参数
准确度等级 0.05%，0.1%
电源 单相交流85-265V，频率50/60Hz
交流电压输出
范围 0-500V；0-380V；0-300V；
调整范围 （0-120）%RG（1）
调整细度 可选0.01%RG、0.1%RG、1%RG、10%RG
稳定性 0.01%/120s
失真度 0.1%（非容性负载）
输出负载 最大30VA
精度 0.05%RG
交流电流输出
范围 0-6A；0-12A；0-20A；0-60A；0-120A；
调整范围 （0-120）%RG
调整细度 可选0.01%RG、0.1%RG、1%RG、10%RG
稳定性 <0.01%/120s
失真度 ≤0.1%（非容性负载）
输出负载 最大50VA或100VA
精度 0.05%RG
功率输出
有功功率输出稳定性 <0.01%RG/120s
无功功率输出稳定性 <0.02%RG/120s
有功功率测量精度 0.05%RG
无功功率测量精度 0.1%RG
相位输出
调整范围 0°-359.999°
调整细度 10，1，0.1，0.01可选
分辨率 0.01°
精度 0.02°
功率因数
调整范围 -1~0~1
分辨率 0.0001
精度 0.0005
频率输出
调整范围 40Hz-70Hz
产量调整细度 可选5Hz、1Hz、0.1Hz、0.01Hz
分辨率 0.001Hz
精度 0.002Hz
电压/电流/谐波设置
谐波成分 2-51次
谐波含量 0-40%
谐波相位 0-359.99
谐波设定精度 （10%±0.1%）RD（2）
电能计量误差
有功电能 0.05%RG
无功电能 0.1%RG
功率脉冲输出
功率脉冲类型 有功脉冲，无功脉冲
有功功率脉冲输出 5V，10mA
功率脉冲输入
能量脉冲类型 支持有功和无功脉冲，最高频率功率脉冲输入为200K
通信端口
通信端口 RS232，USB2.0
标准
执行标准 IEC 62053-21，22，23；IEC 60736；ANSI C12.20-2002；
JJG 597-2005；JJG596-2012；JJG 1085-2013；JJF 68-2019；
DL/T 826-2002；DL/T 1478-2015；DL/T 448-2016；
安全性
隔离保护 IEC 61010-1:2001
过压等级 300V CAT III，600V CAT II
IP保护等级 IP65
符合性声明 CE&CNAS认证
机械参数
尺寸（宽×深×高）（毫米） 325×275×135
重量（千克） 8
环境条件
环境温度 -10°C至+50°C
相对湿度 35%-85%
（1）RG表示范围，如下所示；
（2）RD表示设定的谐波含量，谐波可以是单个输出，也可以是多个输出。
