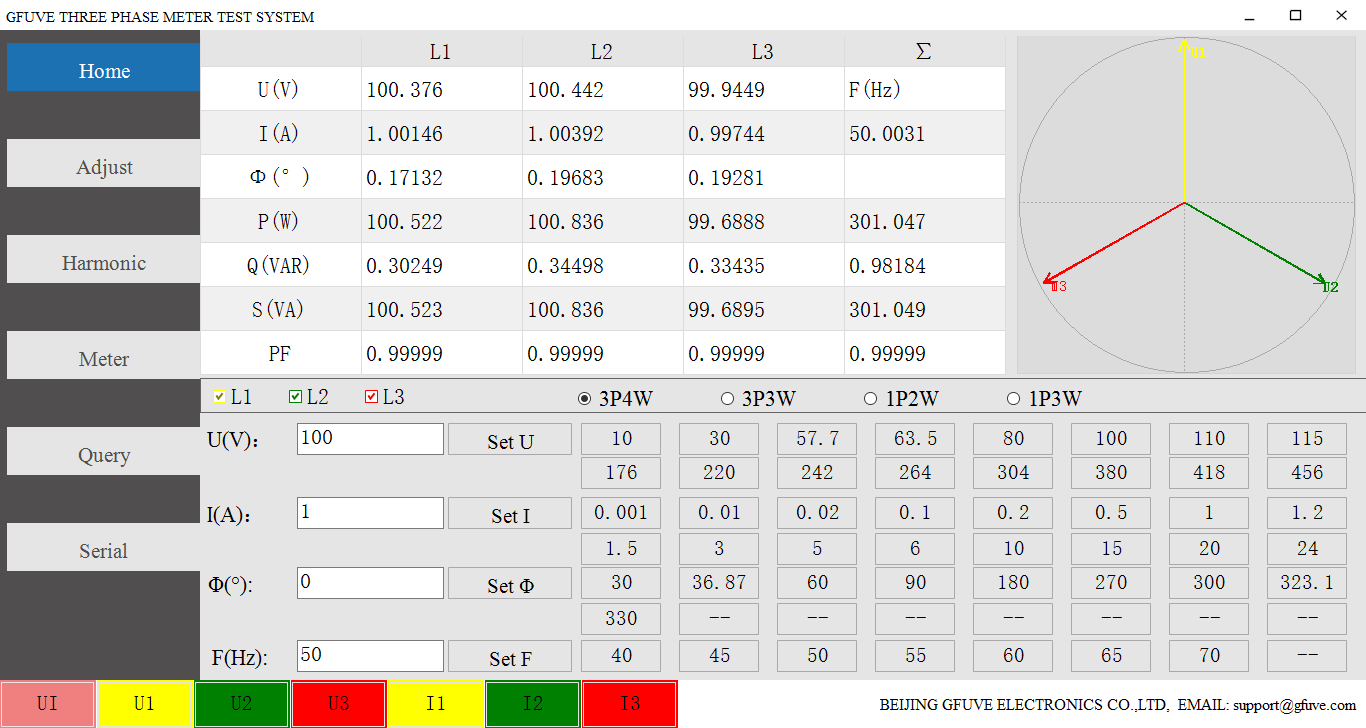

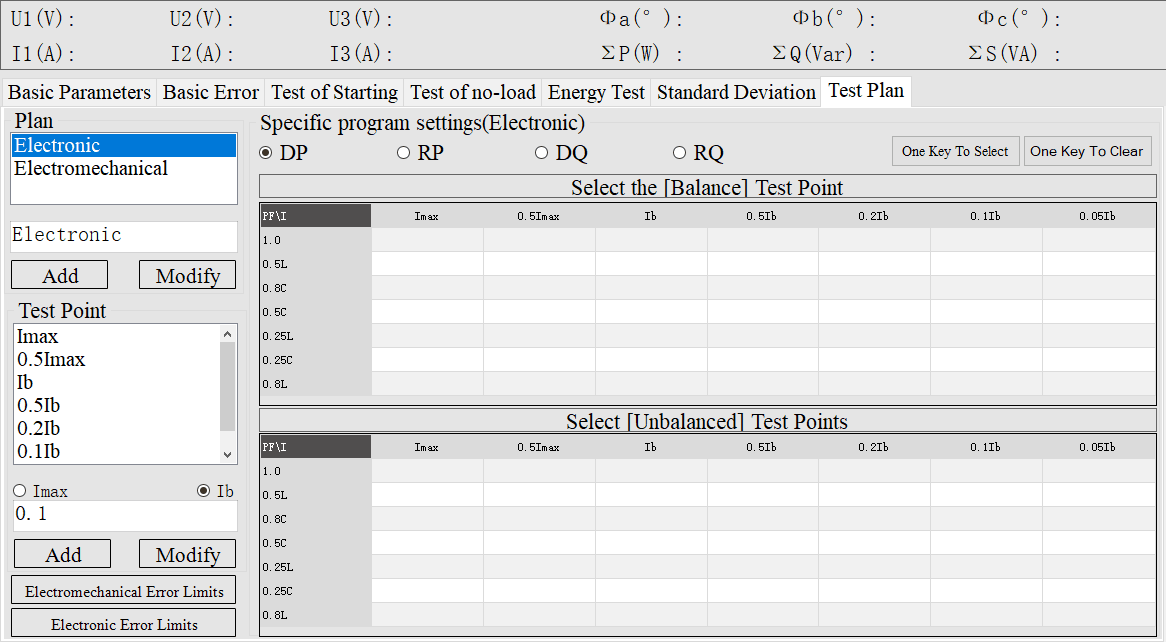

GF302D1三相便携式电能表检定装置由一个集成的三相电流源(高达500V/120A或500V/20A)和内置的三相标准参考源组成,精度等级为0.05%。GF302D1的特点是测量范围宽,精度高,对外部影响有很高的抗干扰性。该设备通过内置键盘和7英寸彩色触摸LCD显示屏,提供高功能性和出色的菜单引导操作,电压和电流可输出2次直至63次谐波。该型号便携式电能表测试设备可通过PC机编程,自动生成电能表误差测试报告。
■ 测量失真因数;
■ 测量机械仪表和电子表;
■ 内置电流源的能量计量;
■ 用户友好的菜单引导操作;
■ 无需外部PC即可自动运行;
■ 测量频率、相移和功率因数;
■ 仪表安装情况的简单验证和分析;
■ 特别配置的U盘,用于存储客户数据;
■ 高达63次电压和电流的谐波频谱分析;
■ 有功、无功和视在功率的功率和能量测量;
■ 集成彩色屏幕上的矢量图显示和相序指示;
■ 在1P2W、1P3W、3P3W、3P4W中测试各种电能表;
■ 精度等级0.05;
■ 7英寸TFT触摸屏;
■ 可自动或手动测试;
■ 重量轻仅12.8公斤;
■ 过载、短路、断路保护;
■ 0-120A/0-500V/40-70Hz;
■ 可记录500组电能表数据;
■ 参考标准源与电流源集成;
■ 可进行潜动测试和启动测试;
电气参数 | |
---|---|
精确度等级 | 0.05%,0.1% |
电源 | 单相交流100-265V,频率50/60Hz。 |
交流电压输出 | |
范围(U1、U2、U3) | 0-500V;0-380V;0-300V; |
调整范围 | (0-120)%RG(1) |
调整细度 | 可选0.01%RG、0.1%RG、1%RG、10%RG |
稳定性 | 0.01%/120s |
失真度; | 0.3%(非电容性负载) |
输出负载 | 每相25VA |
精度 | 0.05%RG或0.02%RG |
交流电流输出 | |
范围(I1、I2、I3) | 0-6A;0-12A;0-20A;0-50A;0-120A; |
调整范围 | (0-100)%RG |
调整细度 | 可选0.01%RG、0.1%RG、1%RG、10%RG |
稳定性 | <0.01%/120s |
失真度 | ≤0.3%(非电容性负载) |
最大输出负载 | 20VA或50VA; |
精度 | 0.05%RG |
功率测量 | |
有功功率输出稳定性 | <0.01%RG/120s |
无功功率输出稳定性 | <0.02%RG/120s |
有功功率测量精度 | 0.05%RG |
无功功率测量精度 | 0.1%RG |
相位输出 | |
调整范围 | 0°-359.999° |
调整细度 | 10,1,0.1,0.01可选 |
分辨率 | 0.01° |
测量精度 | 0.02° |
功率因数 | |
调整范围 | -1~0~1 |
分辨率 | 0.0001 |
测量精度 | 0.0005 |
频率测量 | |
范围 | 40Hz-70Hz |
分辨率 | 0.001Hz |
测量精度 | 0.002Hz |
电压/电流/谐波测量 | |
谐波成分 | 2-63次 |
谐波含量 | 0-40% |
谐波相位 | 0-359.99 |
谐波设定精度 | (10%±0.1%)RD(2) |
电能计量误差 | |
有功电能计量误差 | 0.05%RG |
无功电能计量误差 | 0.1%RG |
功率脉冲输出 | |
功率脉冲类型 | 有功脉冲,无功脉冲 |
有功功率脉冲输出 | 5V,10mA |
功率脉冲输入 | |
能量脉冲类型 | 支持有功和无功脉冲,最高频率功率脉冲输入为200K。 |
通信端口 | |
通信端口 | RS232,USB2.0 |
标准 | |
标准 | IEC 62053-21,22,23;IEC 60736;ANSI C12.20-2002; JJG 597-2005;JJG596-2012;JJG 1085-2013;JJF 68-2019; DL/T 826-2002;DL/T 1478-2015;DL/T 448-2016; |
安全 | |
隔离保护 | IEC 61010-1:2001 |
过压等级 | 300V CAT III,600V CAT II |
IP防护等级 | IP40 |
符合性声明 | CE&CNAS认证 |
力学参数 | |
尺寸(宽×深×高)(毫米) | 495x390x195 |
重量(千克) | 12.8 |
环境条件 | |
环境温度 | -10°C至+50°C |
相对湿度 | 35%-85% |
(1)RG表示范围,如下所示; (2)RD表示设定的谐波含量,谐波可以是单个输出,也可以是多个输出。 |
型号 | 精度 | 电压范围 | 电流范围 | 重量 |
---|---|---|---|---|
302D112001 | 0.10% | 0-500V | 0-120A | 22KG |
302D1120005 | 0.05% | 0-500V | 0-120A | 22KG |
302D15001 | 0.10% | 0-500V | 0-50A | 18KG |
302D150005 | 0.05% | 0-500V | 0-50A | 18KG |
302D12001 | 0.10% | 0-500V | 0-20A | 15.8KG |
302D120005 | 0.05% | 0-500V | 0-20A | 15.8KG |
302D11201 | 0.10% | 0-380V | 0-12A | 12.8KG |
302D112005 | 0.05% | 0-380V | 0-12A | 12.8KG |
302D1601 | 0.10% | 0-300V | 0-6A | 8KG |
302D16005 | 0.05% | 0-300V | 0-6A | 8KG |
