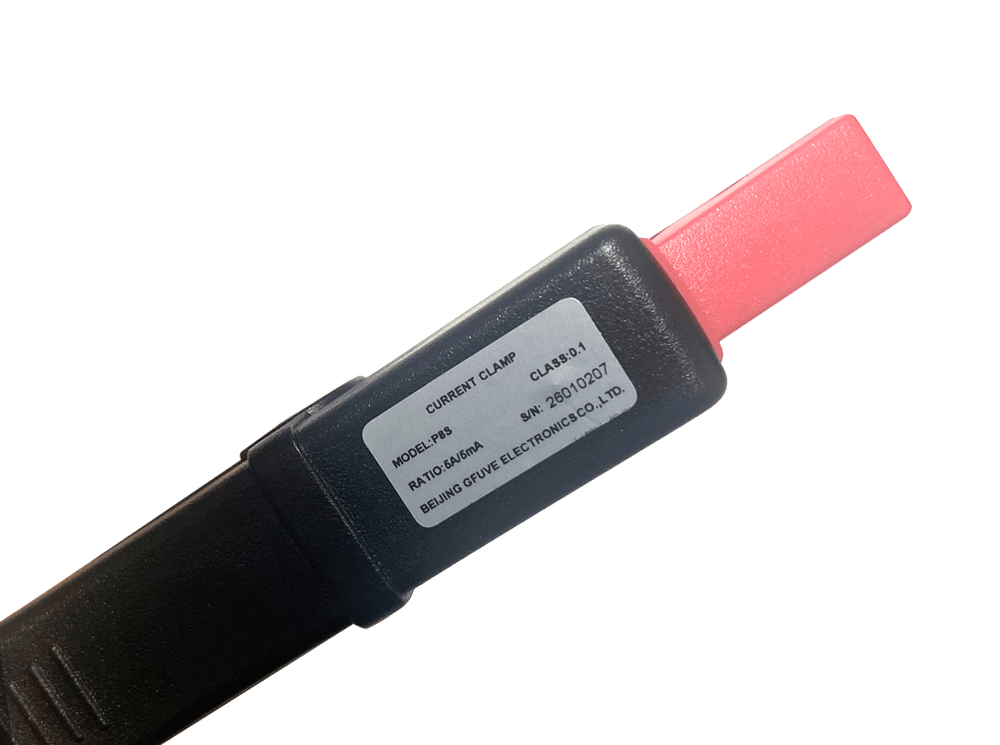

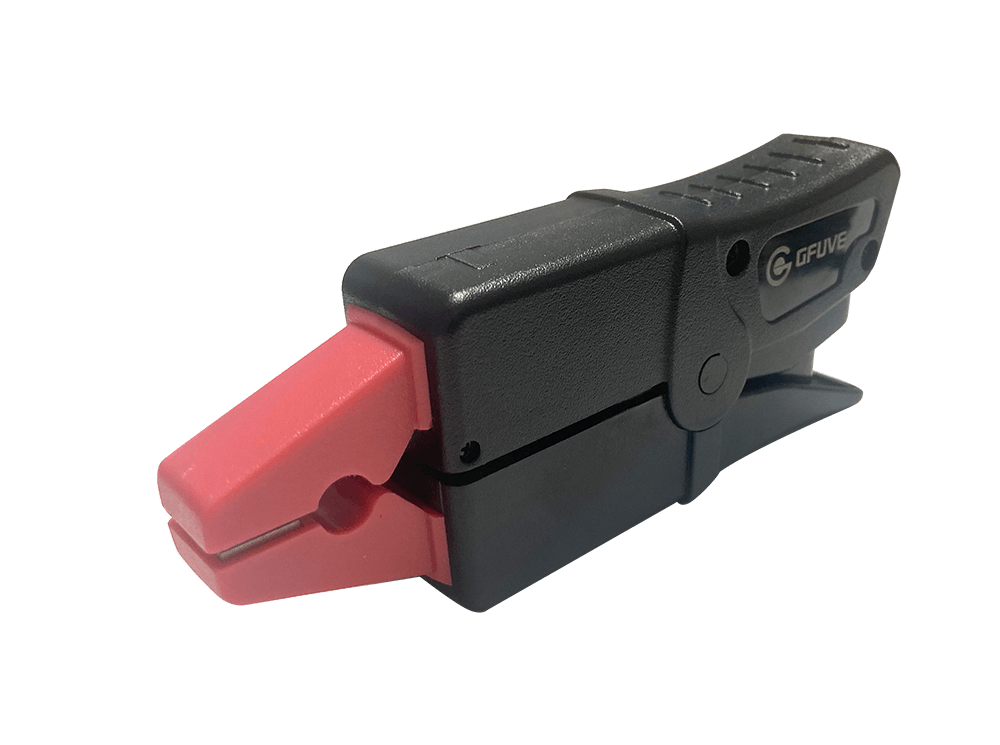

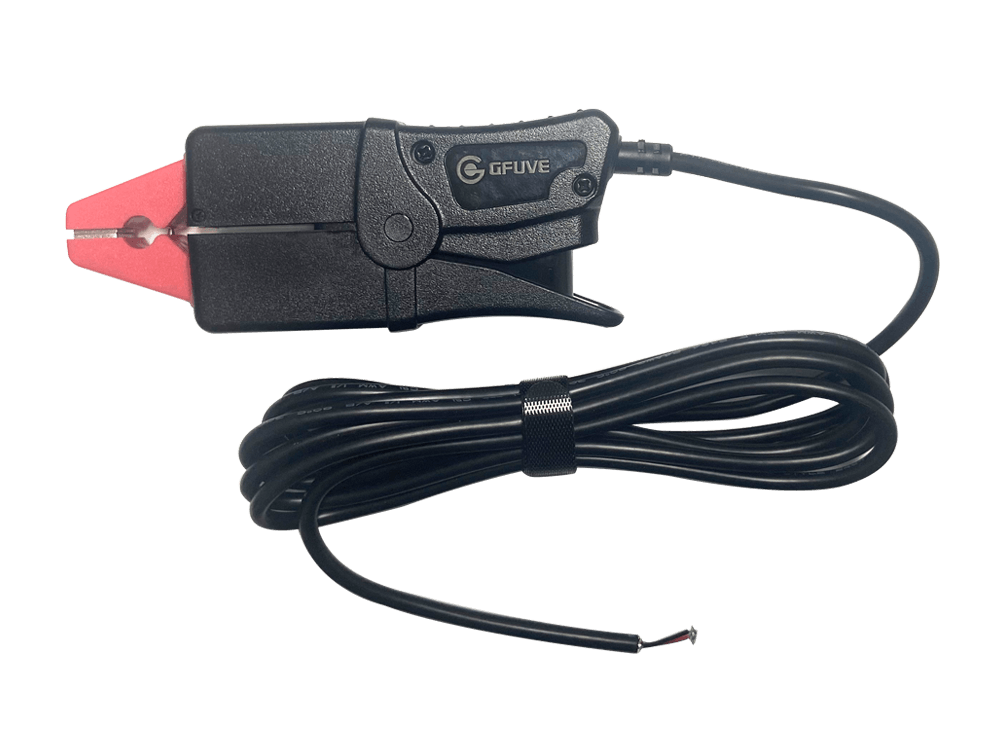

P8S型电流探头是一款采用镍铁硼铁芯的交流钳形电流互感器，测量精度高达0.1%，专为配合现场电能表校准仪、万用表、记录仪、电能质量分析仪、安全测试仪等设备使用而设计。该产品在功率测量时相位偏移极小，非常适合谐波测量及示波器电流波形测量。这款P8S电流钳可将0–20A交流电流转换为0–20mA的真实波形交流电流，最大测量范围为50A，并具备高阶谐波测量功能。它适用于现场漏电流测量。
■ 万用表；
■ 功率计；
■ 示波器；
■ 分表；
■ 相位角表；
■ 数字万用表；
■ 漏电流表；
■ 数据记录/存储；
■ 电能质量分析仪；
■ 电能质量监测；
■ 功率与谐波表；
■ 多功能电能表；
■ 电流互感器（CT）二次电流检测；
■ 电能表校准仪（现场）；
■ 通过UL、CE和CNAS认证；
■ 体积小巧紧凑；
■ 可测量高次谐波；
■ 带宽响应范围为10Hz至2MHz；
■ 功率测量相位移小；
■ 漏电流测量下限为 1mA；
■ 高镍含量镍铁硼合金磁芯；
■ 交流测量电流范围为 1mA 至 30A；
■ 改进的高品质设计和简便的操作；
■ 1mA/A、0.5mA/A、10mV/A、100mV/A交流输出信号；
■ 符合EN 61010、600V CAT III安全标准；
■ 量程比 1000:1、2000:1 或 2500:1，高精度 0.1%；

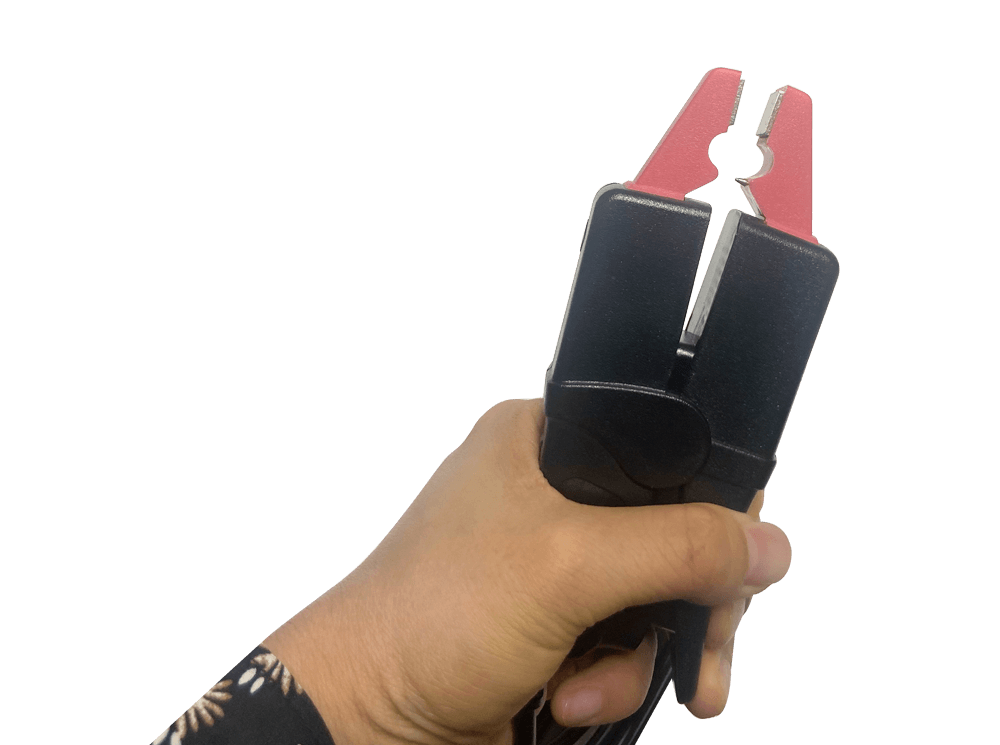

■ 钳口开口可容纳直径达 8mm 的导线；
■ 专为数字万用表、数据记录仪、功率分析仪、记录仪和示波器设计；
| 信号线 (双芯) |
4mm香蕉插头 | BNC | 音频 | 定制 |
|---|---|---|---|---|
 |
 |
 |
 |
| 电气参数 | |
|---|---|
| 变比 | 1000:1、2000:1 或 2500:1（可定制） |
| 精度等级 | 0.1%、0.2% |
| 相位差 | <10' |
| 一次电流 | 0 - 5A AC，0 - 10A AC，0 - 20A，0-30A AC |
| 次级电流 | 0 - 5mA AC, 0 - 10mA AC, 0 - 20mA AC (定制) |
| 次级电压 | 0-0.1V AC, 0-0.5V AC, 0-1V AC, 0-5V AC |
| 最大连续输入电流 | 50A |
| 负载能力 | ≤20Ω，标准4Ω |
| 过电压类别 | CAT III 600V |
| 输出信号（交流电流） | 在额定输入电流下为 0 至 10mA 交流电 |
| 输出信号（交流电压） | 在额定输入电流下为 0 至 0.5V 交流电 |
| 信号比 | 1mA/A, 1mV/A, 10mV/A, 100mV/A |
| 频率范围 | 10Hz-500KHz |
| 介电强度 | 3kV 50Hz/60Hz，持续1分钟 |
| 温度范围 | -20°C 至 +55°C |

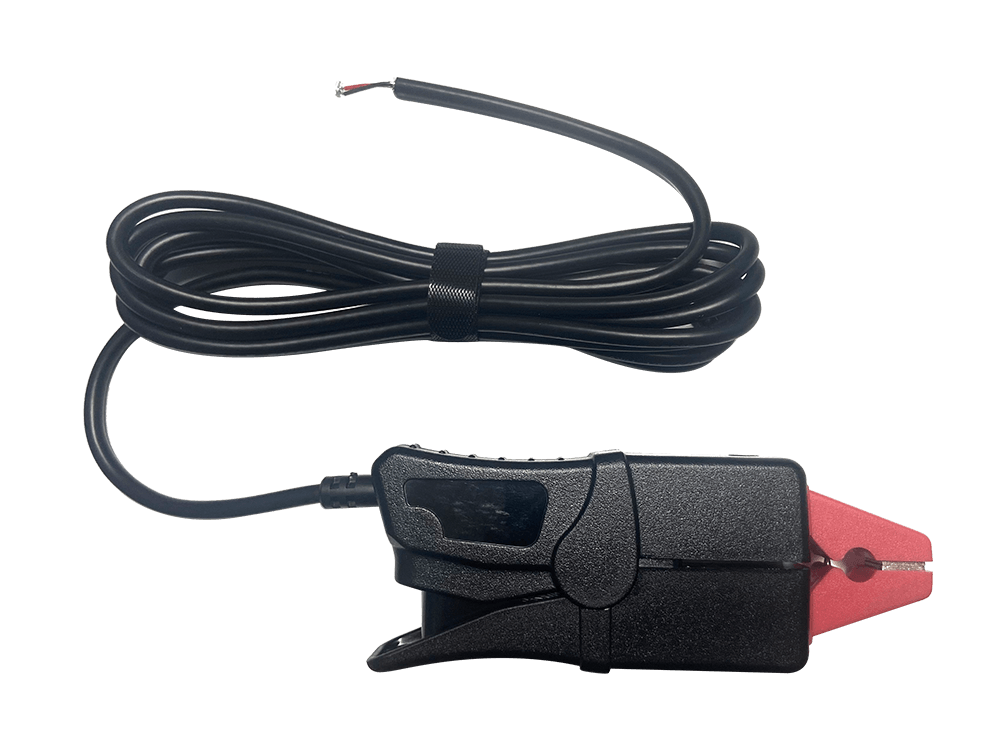

| 输出 | 2.5 米长电缆，带 D01 连接器 |
| 无绝缘导体的最大电压 | 720 V |
| 标准 | EN 61010-1, EN 61010-2-032, EN 61010-2-031 IEC60044-1、IEC61869-2，600V CAT III |
| 安装方式 | 夹式 |
| 输出模式 | 线缆输出(2.5m) |
| 连接器 | 音频连接器、BNC、4mm香蕉插头、信号线(2芯) |
| 机械参数 | |
| 尺寸（长×宽×高）（mm） | 52.5×135.5×28 |
| 重量（g） | 300 |
| 夹持线径（mm） | φ8 |
| 最大钳口开度（mm） | 8 |
| 颜色 | 黑+红、黑+黄、黑+蓝 |
| 材质 | PC+ABS+聚碳酸酯，UL94 V0 |
| 型号 | 额定电流 | 最大电流 | 次级 | 线圈比 | 负载电阻 | 精度 |
|---|---|---|---|---|---|---|
| P8S-1-1 | 1A | 1.2A | 1mA | 1000:1 | 定制 | 0.1% |
| P8S-1-2 | 1A | 1.2A | 0.5mA | 2000:1 | 定制 | 0.1% |
| P8S-5-1 | 5A | 6A | 5mA | 1000:1 | 定制 | 0.1% |
| P8S-5-2 | 5A | 6A | 2.5mA | 2000:1 | 定制 | 0.1% |
| P8S-5-3 | 5A | 6A | 2mA | 2500:1 | 定制 | 0.1% |
| P8S-10-1 | 10A | 12A | 10mA | 1000:1 | 定制 | 0.1% |
| P8S-10-2 | 10A | 12A | 5mA | 2000:1 | 定制 | 0.1% |
| P8S-10-3 | 10A | 12A | 4mA | 2500:1 | 定制 | 0.1% |
| P8S-20-1 | 20A | 24A | 20mA | 1000:1 | 定制 | 0.1% |
| P8S-20-2 | 20A | 24A | 10mA | 2000:1 | 定制 | 0.1% |
| P8S-30-1 | 30A | 36A | 30mA | 1000:1 | 定制 | 0.1% |
| P8S-30-2 | 30A | 36A | 15mA | 2000:1 | 定制 | 0.1% |
| P8S-30-3 | 30A | 36A | 12mA | 2500:1 | 定制 | 0.1% |
| P8S-30-3 | 30A | 36A | 10mA | 3000:1 | 定制 | 0.1% |
| P8S-V5-1 | 5A | 6A | 50mV | 1000:1 | 定制 | 0.1% |
| P8S-V5-2 | 5A | 6A | 500mV | 1000:1 | 定制 | 0.1% |
| P8S-V5-3 | 5A | 6A | 1V | 1000:1 | 定制 | 0.1% |
| P8S-V10-1 | 10A | 12A | 100mV | 1000:1 | 定制 | 0.1% |
| P8S-V10-2 | 10A | 12A | 1V | 1000:1 | 定制 | 0.1% |
| P8S-V10-3 | 10A | 12A | 15V | 1000:1 | 定制 | 0.1% |
| P8S-V20-1 | 20A | 24A | 200mV | 1000:1 | 定制 | 0.1% |
| P8S-V20-2 | 20A | 24A | 1V | 1000:1 | 定制 | 0.1% |
| P8S-V20-3 | 20A | 24A | 5V | 1000:1 | 定制 | 0.1% |
| P8S-V20-4 | 20A | 24A | 10V | 1000:1 | 定制 | 0.1% |
| P8S-1-12 | 1A | 1.2A | 1mA | 1000:1 | 定制 | 0.2% |
| P8S-1-22 | 1A | 1.2A | 0.5mA | 2000:1 | 定制 | 0.2% |
| P8S-5-12 | 5A | 6A | 5mA | 1000:1 | 定制 | 0.2% |
| P8S-5-22 | 5A | 6A | 2.5mA | 2000:1 | 定制 | 0.2% |
| P8S-10-12 | 10A | 12A | 10mA | 1000:1 | 定制 | 0.2% |
| P8S-10-22 | 10A | 12A | 5mA | 2000:1 | 定制 | 0.2% |
| P8S-10-32 | 10A | 12A | 4mA | 2500:1 | 定制 | 0.2% |
| P8S-20-12 | 20A | 24A | 20mA | 1000:1 | 定制 | 0.2% |
| P8S-20-22 | 20A | 24A | 10mA | 2000:1 | 定制 | 0.2% |
| P8S-V5-12 | 5A | 6A | 50mV | 1000:1 | 定制 | 0.2% |
| P8S-V5-22 | 5A | 6A | 500mV | 1000:1 | 定制 | 0.2% |
| P8S-V5-32 | 5A | 6A | 1V | 1000:1 | 定制 | 0.2% |
| P8S-V10-12 | 10A | 12A | 100mV | 1000:1 | 定制 | 0.2% |
| P8S-V10-22 | 10A | 12A | 1V | 1000:1 | 定制 | 0.2% |
| P8S-V10-32 | 10A | 12A | 5V | 1000:1 | 定制 | 0.2% |
| 注：可根据用户要求定制电流探头！ | ||||||
