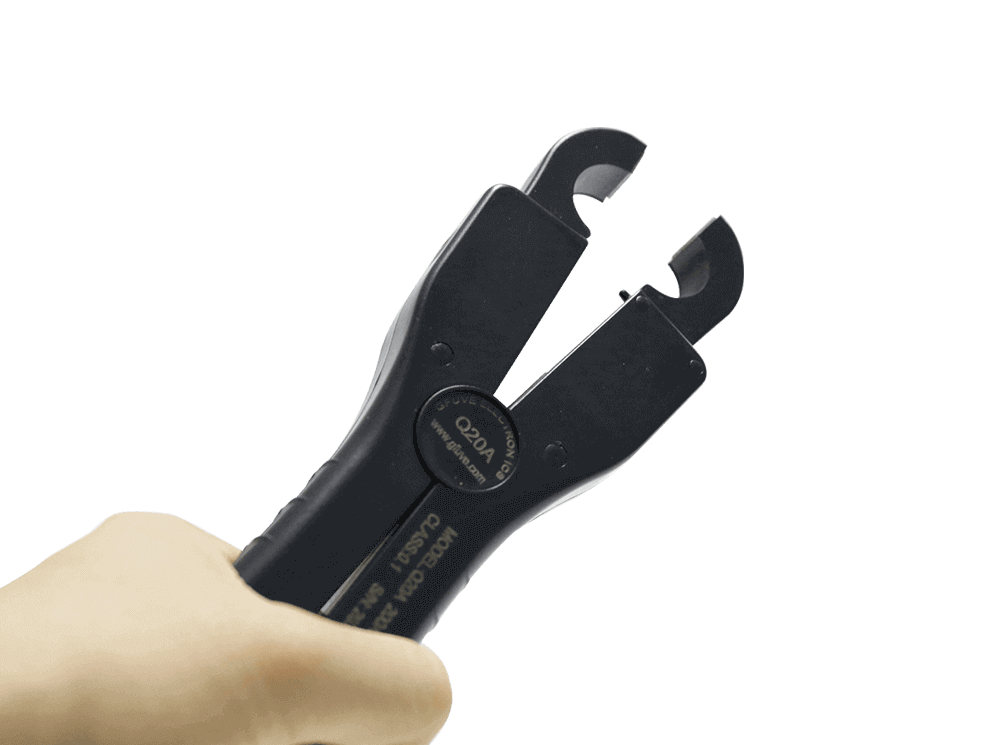

Q20A型100A电流钳形传感器非常适合与电子仪表或其他交流电流输入设备一起使用，适用于100A电缆在线测量，最大电流为200A。重量仅300克，具有0.1%的高精度等级和10Hz至20KHz的宽频率范围。夹持式结构，非接触测量，操作方便，速度快，安全可靠。可用于功率分析仪、电度表测试仪和智能电度表。
■ 万用表；
■ 电能表；
■ 功率计；
■ 示波器；
■ 能量分表；
■ 相位角计；
■ 功率和谐波计；
■ 电力负荷监测；
■ 数据记录/记录；
■ 电能质量分析仪；
■ 在电缆束周围测量；
■ 电能表现场测试仪；
■ 谐波测量；
■ 体积小、紧凑；
■ 具有承载能力≤10Ω;
■ 电流测量精度高0.1%；
■ UL、CE、CNAS标志；
■ 夹持线直径：φ20mm；
■ 频率10Hz-20KHz带宽；
■ 用于功率测量的低相移；
■ 高含量镍金属坡莫合金磁芯；
■ 测量范围为交流1mA至200A；
■ 符合EN 61010-2-032，600V三类；
■ 改进的人体工程学设计，操作简单；
■ 专为数字式万用表、记录仪、校准器、功率和谐波测试仪设计；
| 电气参数 | |
|---|---|
| 变比 | 1000:1、2000:1或2500:1（定制） |
| 准确度等级 | 0.1%，0.2%，0.5% |
| 一次电流 | 0-100A交流电，0-200A交流电 |
| 二次电流 | 0-100mA交流电，0-200mA交流电（定制） |
| 最大连续输入电流 | 240A |
| 负载能力 | ≤10Ω，标准4Ω |
| 过电压类别 | CAT III 600V |
| 输出信号（交流电流） | 在额定输入电流下为0至200mA AC |
| 输出信号（交流电压） | 在额定输入电流下为0至200mV AC |
| 频率范围 | 40Hz-20000Hz |
| 信号比 | 1mA/A、1mV/A、10mV/A、100mV/A |
| 介电强度 | 1分钟为3KV 50Hz/60Hz |
| 温度范围 | -20°C至+55°C |
| 输出 | 带D01连接器的2.5米电缆 |
| 非绝缘导体的最大电压 | 720 V |
| 标准 | EN 61010-1，EN 61010-2-032，EN 61010-2-031 IEC60044-1，& IEC61869-2，600V CAT III |
| 安装 | 夹式 |
| 输出模式 | 铅输出（2.5m） |
| 连接器 | BNC，4毫米香蕉头，音频插头，定制 |
| 机械参数 | |
| 尺寸（长x宽x高）（毫米） | 48 x 186 x 27 |
| 重量（克） | 300 |
| 夹持电缆直径（mm） | φ20 |
| 最大钳口开度（mm） | 20 |
| 颜色 | 黑色 |
| 材料 | PC+ABS+聚碳酸酯，UL94 V0 |
| 型号 | 额定电流 | 最大电流 | 二次电流 | 变比 | 负载电阻 | 准确度 |
|---|---|---|---|---|---|---|
| Q20A-10-1 | 10A | 12A | 10mA | 1000:1 | 可定制 | 0.1% |
| Q20A-10-2 | 10A | 12A | 5mA | 2000:1 | 可定制 | 0.1% |
| Q20A-10-3 | 10A | 12A | 4mA | 2500:1 | 可定制 | 0.1% |
| Q20A-20-1 | 20A | 24A | 20mA | 1000:1 | 可定制 | 0.1% |
| Q20A-20-2 | 20A | 24A | 10mA | 2000:1 | 可定制 | 0.1% |
| Q20A-20-3 | 20A | 24A | 8mA | 2500:1 | 可定制 | 0.1% |
| Q20A-100-1 | 100A | 120A | 100mA | 1000:1 | 可定制 | 0.1% |
| Q20A-100-2 | 100A | 120A | 50mA | 2000:1 | 可定制 | 0.1% |
| Q20A-100-3 | 100A | 120A | 40mA | 2500:1 | 可定制 | 0.1% |
| Q20A-200-1 | 200A | 240A | 200mA | 1000:1 | 可定制 | 0.1% |
| Q20A-200-2 | 200A | 240A | 100mA | 2000:1 | 可定制 | 0.1% |
| Q20A-200-3 | 200A | 240A | 80mA | 2500:1 | 可定制 | 0.1% |
| Q20A-V10-1 | 10A | 50A | 100mV | 1000:1 | 可定制 | 0.1% |
| Q20A-V10-2 | 10A | 12A | 1V | 1000:1 | 可定制 | 0.1% |
| Q20A-V10-3 | 10A | 12A | 5V | 1000:1 | 可定制 | 0.1% |
| Q20A-V20-1 | 20A | 50A | 200mV | 1000:1 | 可定制 | 0.1% |
| Q20A-V20-2 | 20A | 24A | 2V | 1000:1 | 可定制 | 0.1% |
| Q20A-V20-3 | 20A | 24A | 5V | 1000:1 | 可定制 | 0.1% |
| Q20A-V100-1 | 100A | 120A | 100mV | 1000:1 | 可定制 | 0.1% |
| Q20A-V100-2 | 100A | 120A | 1V | 1000:1 | 可定制 | 0.1% |
| Q20A-V100-3 | 100A | 120A | 5V | 1000:1 | 可定制 | 0.1% |
| Q20A-V200-1 | 200A | 240A | 200mV | 1000:1 | 可定制 | 0.1% |
| Q20A-V200-2 | 200A | 240A | 2V | 1000:1 | 可定制 | 0.1% |
| Q20A-V200-3 | 200A | 240A | 5V | 1000:1 | 可定制 | 0.1% |
| Q20A-5-12 | 5A | 6A | 5mA | 1000:1 | 可定制 | 0.2% |
| Q20A-5-22 | 5A | 6A | 2.5mA | 2000:1 | 可定制 | 0.2% |
| Q20A-5-32 | 5A | 6A | 2mA | 2500:1 | 可定制 | 0.2% |
| Q20A-10-12 | 10A | 12A | 10mA | 1000:1 | 可定制 | 0.2% |
| Q20A-10-22 | 10A | 12A | 5mA | 2000:1 | 可定制 | 0.2% |
| Q20A-10-32 | 10A | 12A | 4mA | 2500:1 | 可定制 | 0.2% |
| Q20A-20-12 | 20A | 24A | 20mA | 1000:1 | 可定制 | 0.2% |
| Q20A-20-22 | 20A | 24A | 10mA | 2000:1 | 可定制 | 0.2% |
| Q20A-20-23 | 20A | 24A | 8mA | 2500:1 | 可定制 | 0.2% |
| Q20A-100-12 | 100A | 120A | 100mA | 1000:1 | 可定制 | 0.2% |
| Q20A-100-22 | 100A | 120A | 50mA | 2000:1 | 可定制 | 0.2% |
| Q20A-100-32 | 100A | 120A | 40mA | 2500:1 | 可定制 | 0.2% |
| Q20A-V5-12 | 5A | 50A | 50mV | 1000:1 | 可定制 | 0.2% |
| Q20A-V5-22 | 5A | 6A | 500mV | 1000:1 | 可定制 | 0.2% |
| Q20A-V5-32 | 5A | 6A | 1V | 1000:1 | 可定制 | 0.2% |
| Q20A-V10-12 | 10A | 50A | 100mV | 1000:1 | 可定制 | 0.2% |
| Q20A-V10-22 | 10A | 12A | 1V | 1000:1 | 可定制 | 0.2% |
| Q20A-V10-32 | 10A | 12A | 5V | 1000:1 | 可定制 | 0.2% |
| Q20A-V20-12 | 20A | 50A | 200mV | 1000:1 | 可定制 | 0.2% |
| Q20A-V20-22 | 20A | 24A | 2V | 1000:1 | 可定制 | 0.2% |
| Q20A-V20-32 | 20A | 24A | 5V | 1000:1 | 可定制 | 0.2% |
| Q20A-V100-12 | 100A | 120A | 100mV | 1000:1 | 可定制 | 0.2% |
| Q20A-V100-22 | 100A | 120A | 1V | 1000:1 | 可定制 | 0.2% |
| Q20A-V100-32 | 100A | 120A | 5V | 1000:1 | 可定制 | 0.2% |
| Q20A-V200-12 | 200A | 240A | 200mV | 1000:1 | 可定制 | 0.2% |
| Q20A-V200-22 | 200A | 240A | 2V | 1000:1 | 可定制 | 0.2% |
| Q20A-V200-32 | 200A | 240A | 5V | 1000:1 | 可定制 | 0.2% |
| 注：可根据用户要求定制电流探头！ | ||||||
