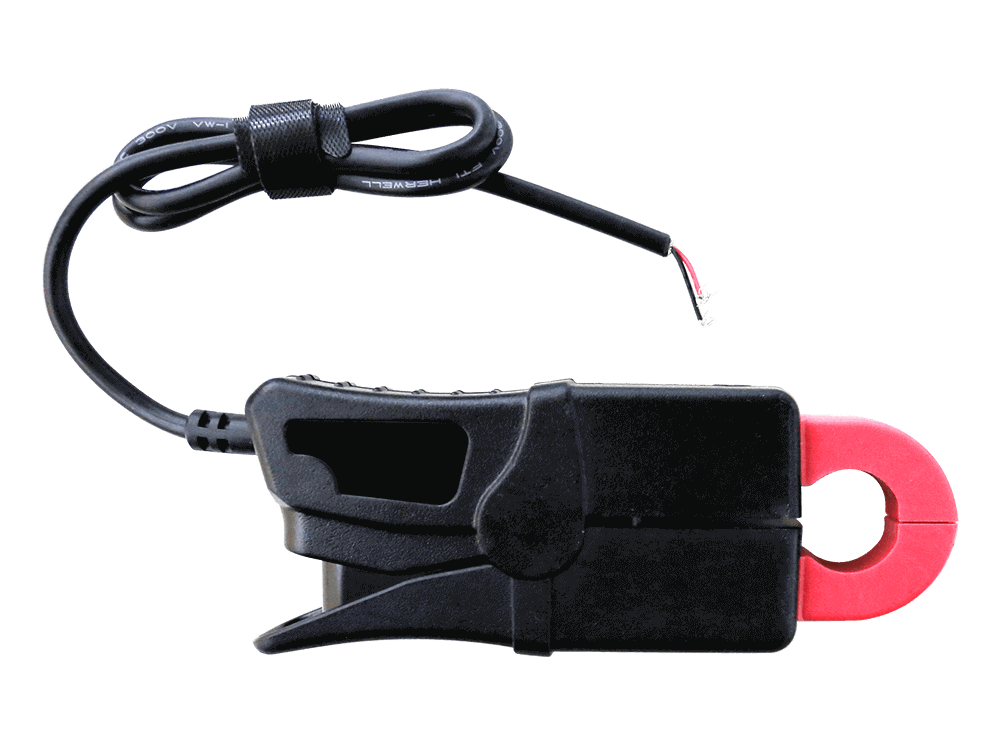

XQ20型夹式电流钳适用于200A电缆在线测量，用户友好的外形使其易于夹持在电缆或母线上，测试时无需中断电源和断开电路，便于携带，特别适合现场在线测试。输出0-200mA或0-100mA交流信号，用于测量和分析系统。这款XQ20电流传感器可以定制两个10A/100A或20A/200A、1V或2V输出，它已被多家电能质量分析仪生产厂家使用，可靠性高，准确度为0.1%。
■ 示波器；
■ 功率计；
■ 万用表；
■ 相位角计；
■ 能量分表；
■ 数字万用表；
■ 电力负荷监测；
■ 功率和谐波计；
■ 电能质量监测；
■ 多功能电能表；
■ 数据记录/记录；
■ 电能质量分析仪；
■ CT二次电流检测；
■ 在电缆束周围测量；
■ 现场电能表校验仪；
■ 体积小、紧凑；
■ 安装：夹式设计；
■ 10Hz至200kHz响应；
■ UL、CE、CNAS标志；
■ 夹持线直径：φ20mm；
■ 用于功率测量的低相移；
■ 高含量镍金属坡莫合金磁芯；
■ 测量范围为交流1mA至240A；
■ 改进的人体工程学设计，操作简单；
■ 设计符合EN 61010，600V三类安全标准；
■ 专为数字万用表、PQA、记录仪和示波器设计；
■ 适用于10A、20A、100A、200A电缆的在线测量；
■ 1mV/A交流、10mV/A交流或1mA/A交流输出信号；
| 电气参数 | |
|---|---|
| 变比 | 1000：1、2000：1或2500：1（定制） |
| 准确度等级 | 0.1%，0.2% |
| 一次电流 | 0-100A交流电，0-200A交流电 |
| 二次电流 | 0-100mA交流电，0-200mA交流电（定制） |
| 最大连续输入电流 | 120A，240A |
| 负载能力 | ≤20Ω，标准4Ω |
| 过电压类别 | CAT III 600V |
| 输出信号（交流电流） | 在额定输入电流下从0至200mA AC |
| 输出信号（交流电压） | 在额定输入电流下从0到5V AC |
| 信号比 | 1mA/A，1mV/A，10mV/A，100mV/A |
| 频率范围 | 10Hz-200KHz |
| 介电强度 | 1分钟为3KV 50Hz/60Hz |
| 温度范围 | -20°C至+55°C |
| 输出 | 带D01连接器的2.5米电缆 |
| 非绝缘导体的最大电压 | 720V |
| 标准 | EN 61010-1，EN 61010-2-032，EN 61010-2-031 IEC60044-1，& IEC61869-2，600V CAT III |
| 安装 | 夹式 |
| 输出模式 | 铅输出（2.5m） |
| 连接器 | BNC，4毫米香蕉头，音频插头，定制 |
| 机械参数 | |
| 尺寸（长x宽x高）（毫米） | 52.5x137.5x28 |
| 重量（克） | 400 |
| 夹持电缆直径（mm） | φ20 |
| 最大钳口开度（mm） | 20 |
| 钳夹颜色 | 红，黄，蓝，绿，黑 |
| 外壳材料 | PC+ABS+聚碳酸酯，UL94 V0 |
| 型号 | 额定电流 | 最大电流 | 二次电流 | 变比 | 负载电阻 | 精确度 |
|---|---|---|---|---|---|---|
| XQ20-10-1 | 10A | 12A | 10mA | 1000：1 | 可定制 | 0.1% |
| XQ20-10-2 | 10A | 12A | 5mA | 2000：1 | 可定制 | 0.1% |
| XQ20-10-3 | 10A | 12A | 4mA | 2500：1 | 可定制 | 0.1% |
| XQ20-20-1 | 20A | 24A | 20mA | 1000：1 | 可定制 | 0.1% |
| XQ20-20-2 | 20A | 24A | 10mA | 2000：1 | 可定制 | 0.1% |
| XQ20-20-3 | 20A | 24A | 8mA | 2500：1 | 可定制 | 0.1% |
| XQ20-100-1 | 100A | 120A | 100mA | 1000：1 | 可定制 | 0.1% |
| XQ20-100-2 | 100A | 120A | 50mA | 2000：1 | 可定制 | 0.1% |
| XQ20-100-3 | 100A | 120A | 40mA | 2500：1 | 可定制 | 0.1% |
| XQ20-200-1 | 200A | 240A | 200mA | 1000：1 | 可定制 | 0.1% |
| XQ20-200-2 | 200A | 240A | 100mA | 2000：1 | 可定制 | 0.1% |
| XQ20-200-3 | 200A | 240A | 80mA | 2500：1 | 可定制 | 0.1% |
| XQ20-V10-1 | 10A | 50A | 100mV | 1000：1 | 可定制 | 0.1% |
| XQ20-V10-2 | 10A | 12A | 1V | 1000：1 | 可定制 | 0.1% |
| XQ20-V10-3 | 10A | 12A | 5V | 1000：1 | 可定制 | 0.1% |
| XQ20-V20-1 | 20A | 50A | 200mV | 1000：1 | 可定制 | 0.1% |
| XQ20-V20-2 | 20A | 24A | 2V | 1000：1 | 可定制 | 0.1% |
| XQ20-V20-3 | 20A | 24A | 5V | 1000：1 | 可定制 | 0.1% |
| XQ20-V100-1 | 100A | 120A | 100mV | 1000：1 | 可定制 | 0.1% |
| XQ20-V100-2 | 100A | 120A | 1V | 1000：1 | 可定制 | 0.1% |
| XQ20-V100-3 | 100A | 120A | 5V | 1000：1 | 可定制 | 0.1% |
| XQ20-V200-1 | 200A | 240A | 200mV | 1000：1 | 可定制 | 0.1% |
| XQ20-V200-2 | 200A | 240A | 2V | 1000：1 | 可定制 | 0.1% |
| XQ20-V200-3 | 200A | 240A | 5V | 1000：1 | 可定制 | 0.1% |
| XQ20-5-12 | 5A | 6A | 5mA | 1000：1 | 可定制 | 0.2% |
| XQ20-5-22 | 5A | 6A | 2.5mA | 2000：1 | 可定制 | 0.2% |
| XQ20-5-32 | 5A | 6A | 2mA | 2500：1 | 可定制 | 0.2% |
| XQ20-10-12 | 10A | 12A | 10mA | 1000：1 | 可定制 | 0.2% |
| XQ20-10-22 | 10A | 12A | 5mA | 2000：1 | 可定制 | 0.2% |
| XQ20-10-32 | 10A | 12A | 4mA | 2500：1 | 可定制 | 0.2% |
| XQ20-20-12 | 20A | 24A | 20mA | 1000：1 | 可定制 | 0.2% |
| XQ20-20-22 | 20A | 24A | 10mA | 2000：1 | 可定制 | 0.2% |
| XQ20-20-23 | 20A | 24A | 8mA | 2500：1 | 可定制 | 0.2% |
| XQ20-100-12 | 100A | 120A | 100mA | 1000：1 | 可定制 | 0.2% |
| XQ20-100-22 | 100A | 120A | 50mA | 2000：1 | 可定制 | 0.2% |
| XQ20-100-32 | 100A | 120A | 40mA | 2500：1 | 可定制 | 0.2% |
| XQ20-V5-12 | 5A | 50A | 50mV | 1000：1 | 可定制 | 0.2% |
| XQ20-V5-22 | 5A | 6A | 500mV | 1000：1 | 可定制 | 0.2% |
| XQ20-V5-32 | 5A | 6A | 1V | 1000：1 | 可定制 | 0.2% |
| XQ20-V10-12 | 10A | 50A | 100mV | 1000：1 | 可定制 | 0.2% |
| XQ20-V10-22 | 10A | 12A | 1V | 1000：1 | 可定制 | 0.2% |
| XQ20-V10-32 | 10A | 12A | 5V | 1000：1 | 可定制 | 0.2% |
| XQ20-V20-12 | 20A | 50A | 200mV | 1000：1 | 可定制 | 0.2% |
| XQ20-V20-22 | 20A | 24A | 2V | 1000：1 | 可定制 | 0.2% |
| XQ20-V20-32 | 20A | 24A | 5V | 1000：1 | 可定制 | 0.2% |
| XQ20-V100-12 | 100A | 120A | 100mV | 1000：1 | 可定制 | 0.2% |
| XQ20-V100-22 | 100A | 120A | 1V | 1000：1 | 可定制 | 0.2% |
| XQ20-V100-32 | 100A | 120A | 5V | 1000：1 | 可定制 | 0.2% |
| XQ20-V200-12 | 200A | 240A | 200mV | 1000：1 | 可定制 | 0.2% |
| XQ20-V200-22 | 200A | 240A | 2V | 1000：1 | 可定制 | 0.2% |
| XQ20-V200-32 | 200A | 240A | 5V | 1000：1 | 可定制 | 0.2% |
| XQ20-V100-10 | 10/100A | 12/120A | 1V | 1000：1 | 可定制 | 0.1% |
| XQ20-V200-20 | 20/200A | 24/240A | 2V | 1000：1 | 可定制 | 0.1% |
| 注：可根据用户要求定制电流探头！ | ||||||
