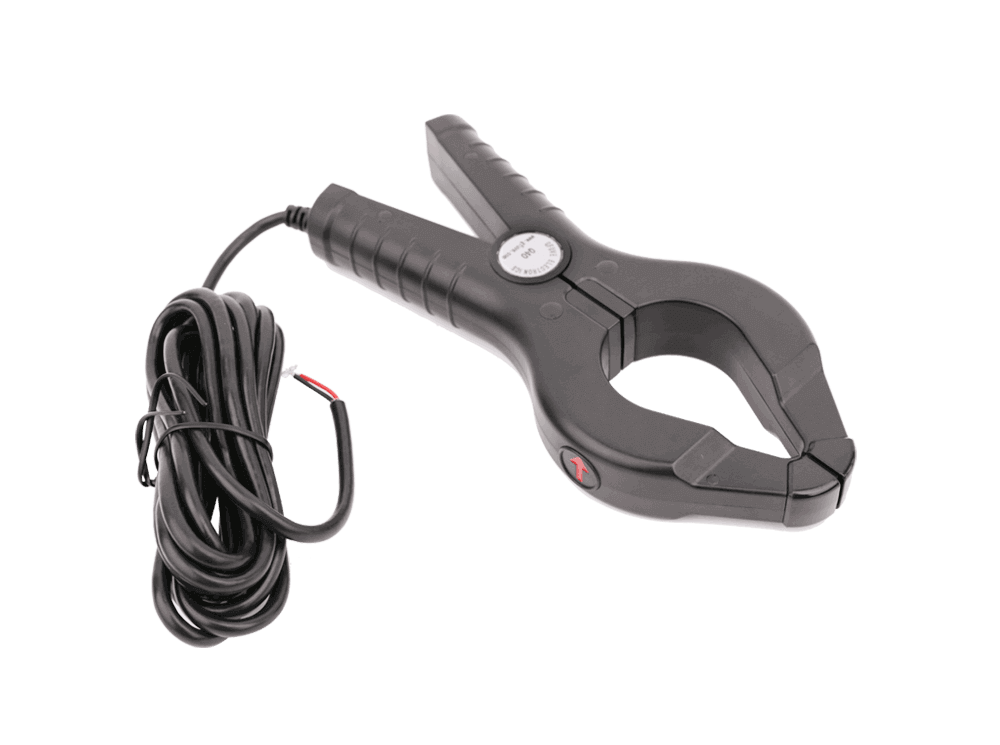

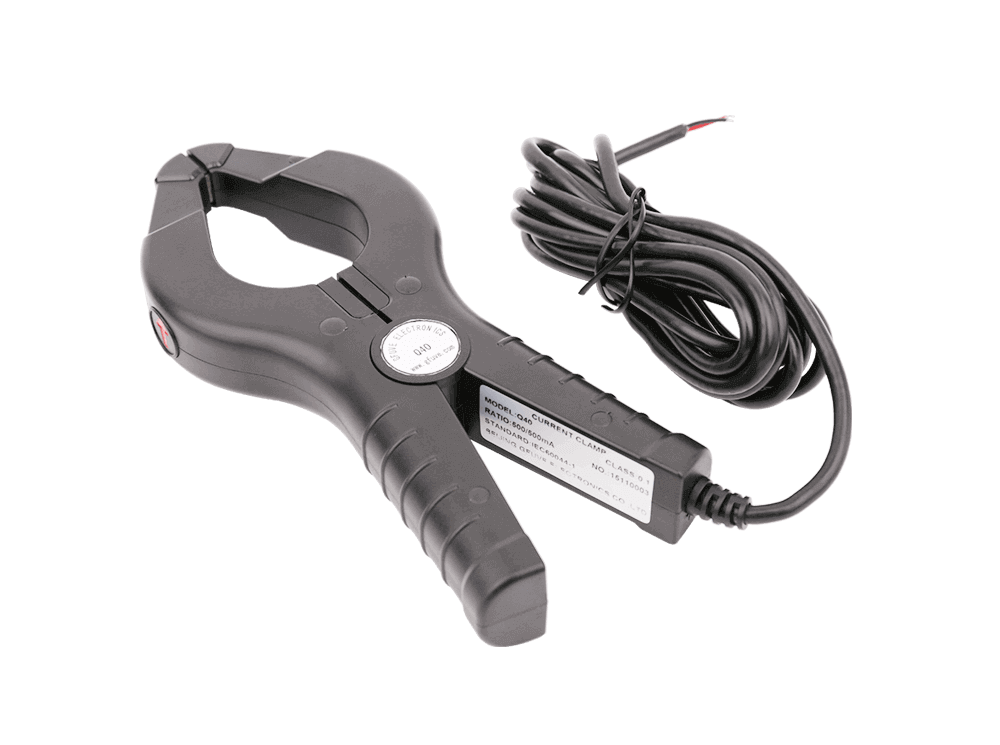

Q40高性能500A交流电流钳式传感器

Q40系列交流电流钳式传感器是高性能型号，使用定制的镍铁磁芯提高测量范围低端的精度和相移。Q40钳式传感器是用于功率和低电平电流测量检测应用的优秀探头，传感器的量程、变比、输出接口可根据客户要求定制。Q40 电流钳，也称为电流互感器或电流传感器，是通过磁场检测电流并产生比例输出来测量流经导线的电流的装置，Q40电流钳可用于现场测量小于500A的交流电流电路。

询盘 产品彩页下载 视频

应用

■ 率计；

■ 万用表；

■ 能量分表；

■ 波形分析；

■ 相位角计；

■ 数字万用表；

■ 多功能电能表；

■ 功率和谐波计；

■ 大型工业负荷；

■ 电力负荷监测；

■ 数据记录/记录；

■ 功电能质量监测；

■ 电能质量分析仪；

■ CT二次电流检测；

■ 现场电能表校验仪；

■ 在电缆束周围测量；

特征

■ 体积小、紧凑；

■ 安装：夹式设计；

■ 10Hz至200kHz响应；

■ 夹持线直径：φ40mm；

■ UL、CE、CNAS标志；

■ 用于功率测量的低相移；

■ 高含量镍金属坡莫合金磁芯；

■ 测量范围为交流1mA至600A ；

■ 改进的人体工程学设计，操作简单；

■ 设计符合EN 61010，600V三类安全标准；

■ 适用于10A、50A、100A、500A电缆的在线测量；

■ 1mV/A交流、10mV/A交流或1mA/A交流输出信号；

■ 专为数字万用表、PQA、记录仪、示波器和功率计设计；

参数

电气参数
变比 1000:1或2000:1（定制）
准确度等级 0.1%，0.2%，0.5%
一次电流 0-500A交流电
二次电流 0-500mA交流电或0-5V交流电（定制）
最大连续输入电流 600A
负载能力 ≤10Ω，标准4Ω
过电压类别 CAT III 600V
输出信号（交流电流） 在额定输入电流下为250mA、500mA、1V、5V AC
输出信号（交流电压） 在额定输入电流下为250mV、500mV、1V、5V AC
频率范围 40Hz-200KHz
介电强度 1分钟为3KV 50Hz/60Hz
温度范围 -20°C至+55°C
输出 带D01连接器的2.5米电缆
非绝缘导体的最大电压 720 V
标准 EN 61010-1，EN 61010-2-032，EN 61010-2-031
IEC60044-1，& IEC61869-2，600V CAT III
安装 夹式
输出模式 铅输出（2.5m）
连接器 BNC，4毫米香蕉头，信号电缆（2芯），定制
精度（500A范围）
0-0.5A ≤0.5%
0.5-5 ≤0.2%
5-600A ≤0.1%
相移（500A范围）
0-0.5A ≤0.5°
0.5-5 ≤0.2°
5-600A ≤0.1°
机械参数
尺寸（长x宽x高）（毫米） 82 x 290 x 25.3
重量（克） 500
夹持电缆直径（mm） φ40
最大钳口开度（mm） 40
颜色 黑色
原料 PC+ABS+聚碳酸酯，UL94 V0

选型

型号 额定电流 最大电流 二次电流 变比 负载电阻 准确度
Q40A1-300 300A 360A 300mA 1000:1 可定制 0.1%
Q40A1-400 400A 480A 400mA 1000:1 可定制 0.1%
Q40A1-500 500A 600A 500mA 1000:1 可定制 0.1%
Q40A2-500 500A 600A 250mA 2000:1 可定制 0.1%
Q40A3-500 500A 600A 200mA 2500:1 可定制 0.1%
Q40V03-300 300A 360A 300mV 1000:1 可定制 0.1%
Q40V04-400 400A 480A 400mV 1000:1 可定制 0.1%
Q40V05-500 500A 600A 500mV 1000:1 可定制 0.1%
Q40V1-500 500A 600A 1V 2000:1 可定制 0.1%
Q40V2-500 500A 600A 2V 2000:1 可定制 0.1%
Q40V4-500 500A 600A 4V 2000:1 可定制 0.1%
Q40V5-500 500A 600A 5V 2000:1 可定制 0.1%
Q40V10-500 500A 600A 10V 2000:1 可定制 0.1%
Q40A1-300-2 300A 360A 300mA 1000:1 可定制 0.2%
Q40A1-400-2 400A 480A 400mA 1000:1 可定制 0.2%
Q40A1-500-2 500A 600A 500mA 1000:1 可定制 0.2%
Q40A2-500-2 500A 600A 250mA 2000:1 可定制 0.2%
Q40A3-500-2 500A 600A 200mA 2500:1 可定制 0.2%
Q40V03-300-2 300A 360A 300mV 1000:1 可定制 0.2%
Q40V04-400-2 400A 480A 400mV 1000:1 可定制 0.2%
Q40V05-500-2 500A 600A 500mV 1000:1 可定制 0.2%
Q40V1-500-2 500A 600A 1V 2000:1 可定制 0.2%
Q40V2-500-2 500A 600A 2V 2000:1 可定制 0.2%
Q40V4-500-2 500A 600A 4V 2000:1 可定制 0.2%
Q40V5-500-2 500A 600A 5V 2000:1 可定制 0.2%
Q40V10-500-2 500A 600A 10V 2000:1 可定制 0.2%
注：可根据用户要求定制电流探头！
