S1203000A电流互感器钳式电缆故障分析

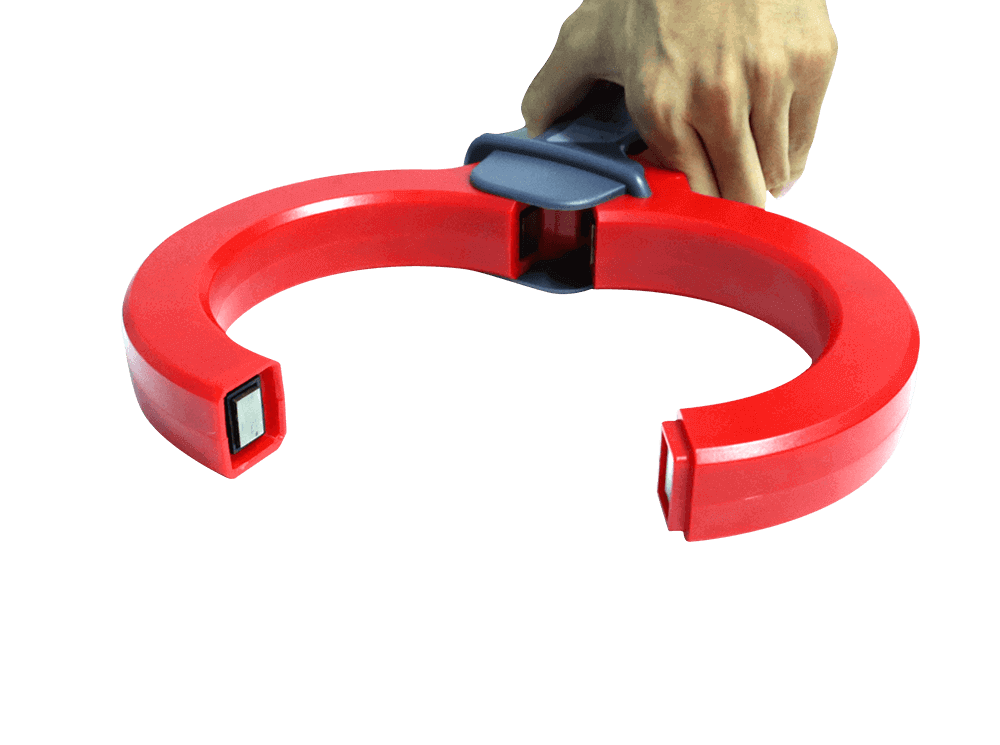

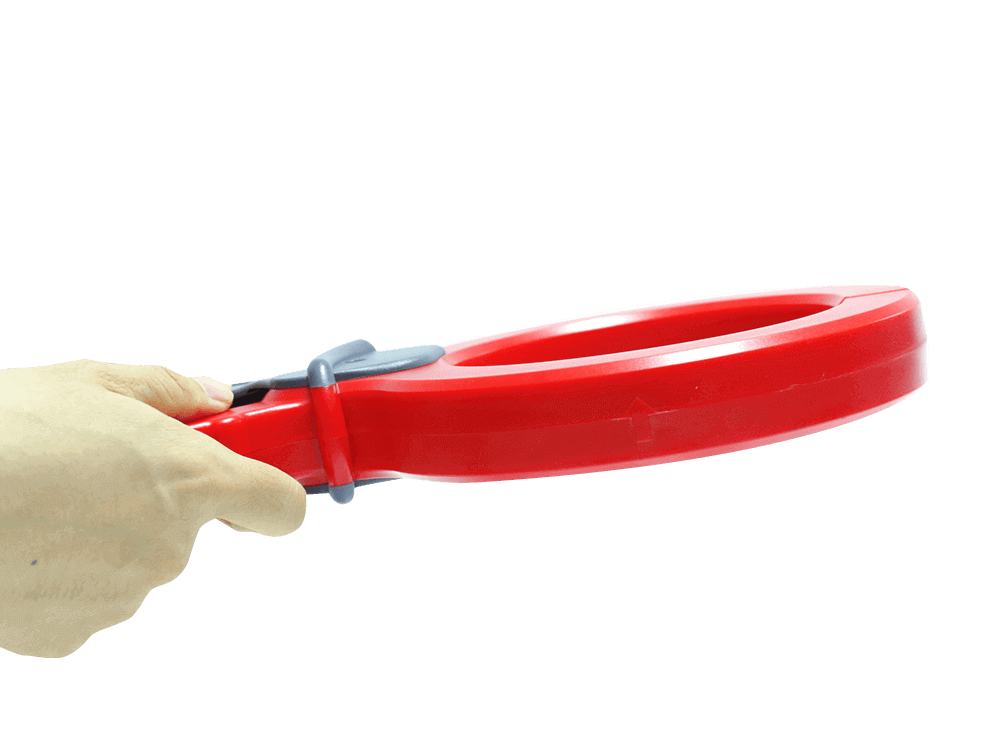

S120电流钳是一种高性能交流钳位式电流互感器探头，具有良好的变换和低相移，优质的坡莫合金磁芯和均匀的绕组可提供高达3000AAC/2000AAC/1000AAC/500AAC的精确测量。"环形"钳口允许良好的磁传导和电缆定位，提供卓越的RMS能力和可靠的信号再现。
S120钳位式ct非常适合高精度、低相移以及10Hz至2MHz宽频率的电能质量应用，测量范围为100mA至3000A。

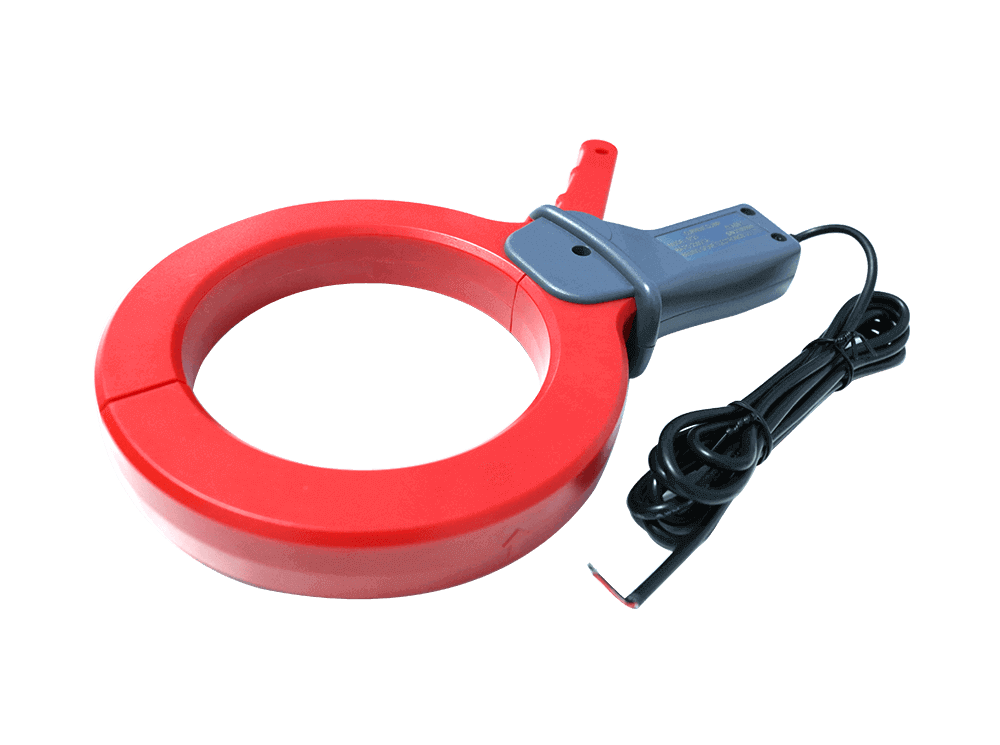

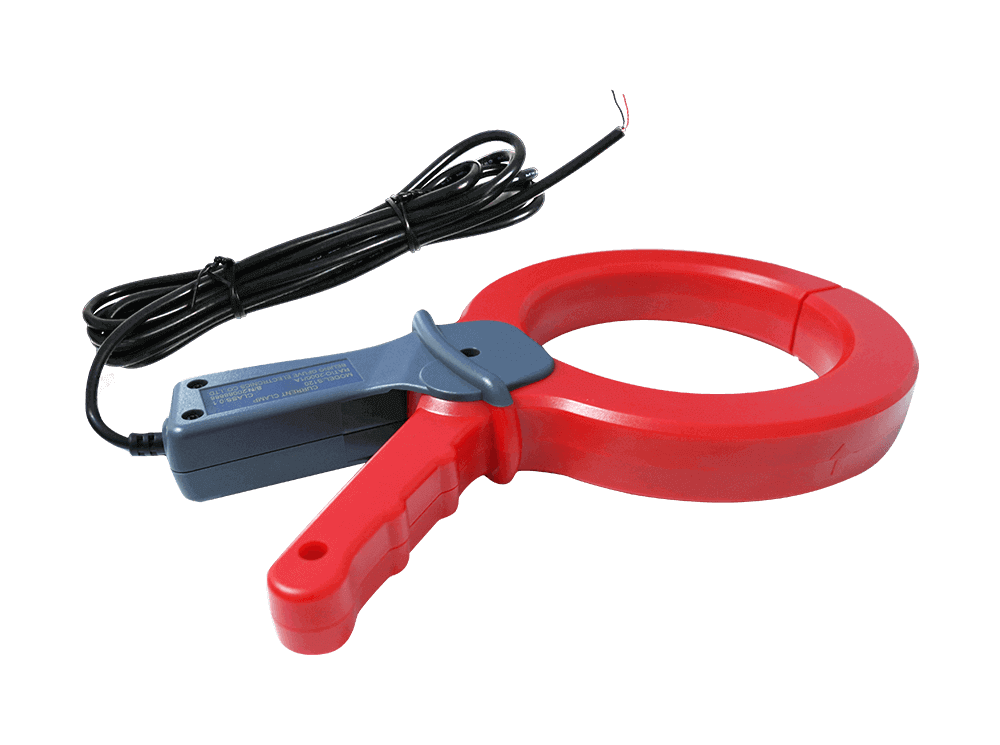

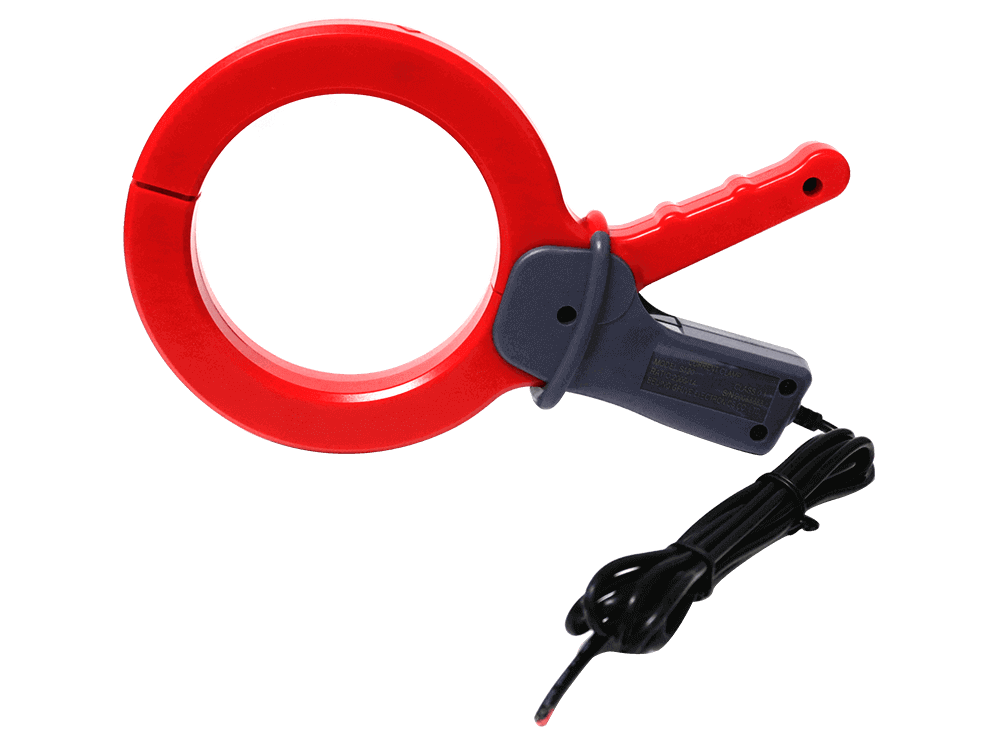

S120钳位式电流互感器是一种通用3000A交流钳位式电流探针互感器，设计用于DMMs&BNC、电缆故障分析和具有电流输入的记录器仪器。它有一个1000:1或2000:1的比率和输出1mA每安培或1mV每安培测量钳口。S120有一个完整的2.5米或5米引线端接，这种钳形探头的圆形钳口设计使其非常适合高精度、低相移和宽频率的电缆故障分析应用。

询盘 产品彩页下载 视频

应用

■ 功率计；

■ 电缆故障分析；

■ 电力负荷监测；

■ 电能表校验仪；

■ 功率和谐波计；

■ 大型工业负荷；

■ 电能质量监测；

■ 数据记录/记录；

■ 电能质量分析仪；

■ CT二次电流检测；

■ 在电缆束周围测量；

■ 波形分析（示波器和仪表）；

特征

■ 频率10-2MHz；

■ 工业设计与美观；

■ UL，CE CNAS标志；

■ 电流测量精度高0.1%；

■ 用于功率测量的低相移；

■ 夹持线直径：φ120mm；

■ 符合EN 61010，600V三类；

■ 高含量镍金属坡莫合金磁芯；

■ 测量范围为交流1mA至3000A；

■ 变比：1000:1、2000:5、3000:5；

■ 改进的人体工程学设计，操作简单；

■ 专为数字万用表、记录仪、记录器、示波器、功率和谐波表设计；

参数

电气参数
变比 1000:1、2000:5或3000:5（定制）
准确度等级 0.1%，0.2%，0.5%
一次电流 0-3000A交流电
二次电流 0-1A或0-5A交流电（定制）
二次电压 0-2V，0-5V交流电（定制）
最大连续输入电流 3600A
承载能力 ≤20Ω，标准4Ω
过电压类别 CAT III 600V
输出信号（交流电流） 在额定输入电流下 500mA、1A、2A、5A AC
输出信号（交流电压） 在额定输入电流下 1V、2V、5V、10V AC
频率范围 10Hz-2MHz
介电强度 1分钟为3KV 50Hz/60Hz
温度范围 -40摄氏度至+55摄氏度
输出 带D01连接器或BNC的2.5米电缆
非绝缘导体的最大电压 600 V
标准 EN 61010-1，EN 61010-2-032，EN 61010-2-031
IEC60044-1，& IEC61869-2，600V CAT III
安装 夹式
输出模式 铅输出（2.5米、5米或10米）
连接器 BNC，4毫米香蕉头，信号电缆（2芯），定制
范围版本 100A、200A、400A、500A、1000A、2000A、3000A
精度（3000A范围）
0-10A ≤0.5%
10-100 ≤0.2%
100-3000A ≤0.1%
相移（3000A范围）
0-10A ≤0.5°
10-100 ≤0.2°
100-3000A ≤0.1°
机械参数
尺寸（长x宽x高）（毫米） 178 x 290 x 30
重量（克） 1200
夹持电缆直径（mm） φ120
最大钳口开度（mm） 120
钳夹颜色 红色和灰色
原料 PC+ABS，UL94 V0

选型

型号 额定电流 最大电流 二次电流 变比 负载电阻 准确度
S120-200 200A 240A 5A 40:1 2.5VA 0.5%
S120-300 300A 360A 5A 60:1 2.5VA 0.5%
S120-400 400A 480A 5A 80:1 2.5VA 0.5%
S120-500 500A 600A 5A 100:1 2.5VA 0.5%
S120-600 600A 720A 5A 120:1 2.5VA 0.5%
S120-800 800A 960A 5A 160:1 2.5VA 0.5%
S120-1000 1000A 1200A 5A 200:1 2.5VA 0.5%
S120-1500 1500A 1800A 5A 300:1 2.5VA 0.5%
S120-2000 2000A 2400A 5A 400:1 2.5VA 0.5%
S120-3000 3000A 3600A 5A 600:1 2.5VA 0.5%
S120A1-200 200A 240A 1A 200:1 可定制 0.2%
S120A1-300 300A 360A 1A 300:1 可定制 0.2%
S120A1-400 400A 480A 1A 400:1 可定制 0.2%
S120A1-500 500A 600A 1A 500:1 可定制 0.2%
S120A1-600 600A 720A 1A 600:1 可定制 0.2%
S120A1-800 800A 960A 1A 800:1 可定制 0.2%
S120A1-1000 1000A 1200A 1A 1000:1 可定制 0.1%
S120A1-1500 1500A 1800A 1A 1500:1 可定制 0.1%
S120A1-2000 2000A 2400A 1A 2000:1 可定制 0.1%
S120A1-3000 3000A 3600A 1A 3000:1 可定制 0.1%
S120A2-500 500A 600A 500mA 1000:1 可定制 0.1%
S120A2-600 600A 720A 500mA 1200:1 可定制 0.1%
S120A2-800 800A 960A 500mA 1500:1 可定制 0.1%
S120A2-1000 1000A 1200A 500mA 2000:1 可定制 0.1%
S120A3-800 800A 960A 400mA 2000:1 可定制 0.1%
S120A3-1000 1000A 1200A 400mA 2500:1 可定制 0.1%
S120A4-250 250A 300A 250mA 1000:1 可定制 0.1%
S120A4-500 500A 600A 250mA 2000:1 可定制 0.1%
S120A4-1000 1000A 1200A 250mA 4000:1 可定制 0.1%
S120V5-200 200A 240A 1V 1000:1 可定制 0.1%
S120V5-300 300A 360A 1V 1000:1 可定制 0.1%
S120V5-400 400A 480A 1V 1000:1 可定制 0.1%
S120V5-500 500A 600A 1V 1000:1 可定制 0.1%
S120V5-600 600A 720A 1V 1000:1 可定制 0.1%
S120V5-800 800A 960A 1V 1000:1 可定制 0.1%
S120V5-1000 1000A 1200A 1V 1000:1 可定制 0.1%
S120V5-2000 2000A 2400A 2V 1000:1 可定制 0.1%
S120V5-3000 3000A 3600A 3V 1000:1 可定制 0.2%
S120V6-200 200A 240A 5V 1000:1 可定制 0.1%
S120V6-300 300A 360A 5V 1000:1 可定制 0.1%
S120V6-400 400A 480A 5V 1000:1 可定制 0.1%
S120V6-500 500A 600A 5V 1000:1 可定制 0.1%
S120V6-600 600A 720A 5V 1000:1 可定制 0.1%
S120V6-800 800A 960A 5V 1000:1 可定制 0.1%
S120V6-1000 1000A 1200A 5V 1000:1 可定制 0.1%
S120V6-2000 2000A 2400A 5V 1000:1 可定制 0.1%
S120V6-3000 3000A 3600A 5V 1000:1 可定制 0.2%
S120V8-200 200A 240A 10V 1000:1 可定制 0.1%
S120V8-300 300A 360A 10V 1000:1 可定制 0.1%
S120V8-400 400A 480A 10V 1000:1 可定制 0.1%
S120V8-500 500A 600A 10V 1000:1 可定制 0.1%
S120V8-600 600A 720A 10V 1000:1 可定制 0.1%
S120V8-800 800A 960A 10V 1000:1 可定制 0.1%
S120V8-1000 1000A 1200A 10V 1000:1 可定制 0.1%
