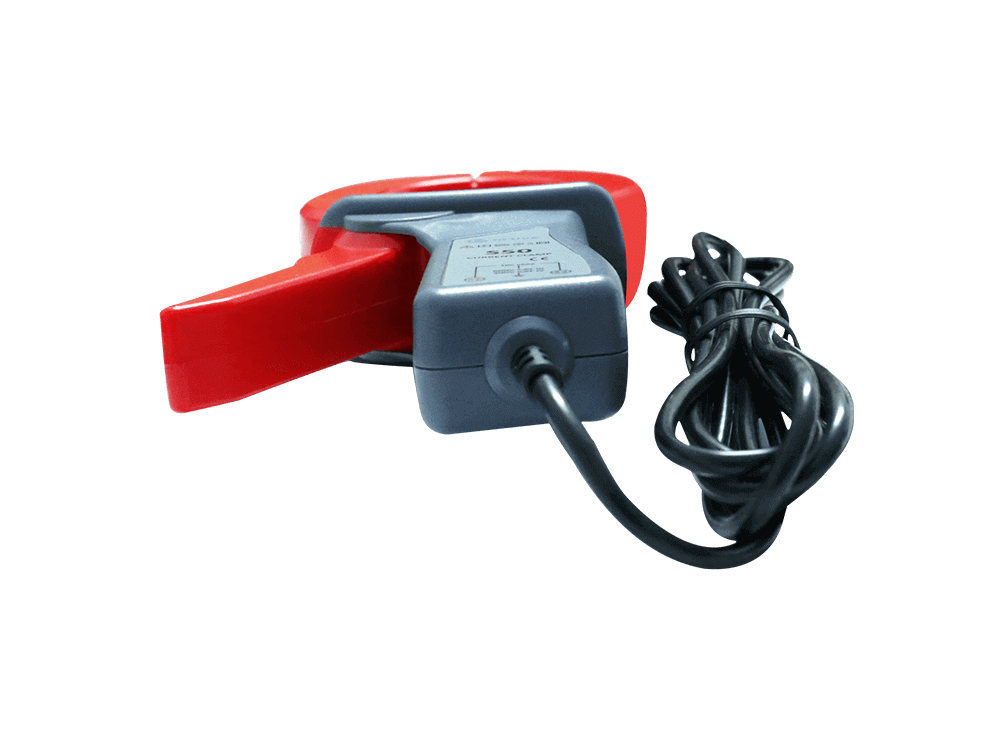

S501200A 2MHz带宽频示波器使用的交流电流钳

S50系列交流钳式电流互感器钳的圆形钳口设计以及高含量坡莫合金磁芯使其非常适合于在10Hz至10MHz范围内具有高精度、低相移和宽频率的电能质量应用。测量范围为1mA至1200A。
S50钳式电流互感器是一种通用的1200A交流电流钳，设计用于DMMs & BNC、功率记录器和具有电流输入的电能表校准仪器。它有一个1000:1的比率，在钳口测量的每安培1mA或每安培1mV的输出。S50钳式CT有一个完整的2.5米引线端接，这种电流钳的圆形钳口设计使其非常适合高精度0.1%、低相移和宽频率响应非常重要的电源应用。

询盘产品彩页下载视频

应用

■ 功率计；

■ 能量分表；

■ 相位角计；

■ 接地电阻计；

■ 功率和谐波计；

■ 电能表校验仪；

■ 电能质量监测；

■ 大型工业负荷；

■ 电力负荷监测；

■ 电缆故障分析；

■ 数据记录/记录；

■ 电能质量分析仪；

■ CT二次电流检测；

■ 在电缆束周围测量；

■ 波形分析（示波器和仪表）；

特征

■ 工业设计与美观；

■ 高含量坡莫合金磁芯；

■ UL，CE CNAS标志；

■ 电流测量精度高0.1%；

■ 用于功率测量的低相移；

■ 夹持线直径：φ52mm；

■ 频率10Hz-10MHz带宽；

■ 符合EN 61010，600V三类；

■ 测量范围为交流1mA至1200A；

■ 改进的人体工程学设计，操作简单；

■ 专为数字万用表、记录仪、记录器、示波器、功率和谐波表设计；

参数

电气参数
变比	1000: 1，2000:1，1000:5 (定制)
精确度等级	0.1%，0.2%，0.5%
一次电流	0-500A交流电和0-1000A交流电
信号输出	1mV/A，1mA/A
二次电压	0-0.5V交流电和0-1V交流电
二次电流	0-1A或0-5A AC
最大连续输入电流	1200A
承载能力	≤20Ω，标准4Ω
过电压类别	CAT III 600V
频率范围	10Hz-10MHz
介电强度	1分钟为3KV 50Hz/60Hz
温度范围	-40摄氏度至+55摄氏度
输出	带D01或BNC连接器的2.5米电缆
非绝缘导体的最大电压	600 V
标准	EN 61010-1，EN 61010-2-032，EN 61010-2-031 IEC60044-1，& IEC61869-2，600V CAT III
安装	夹式
范围	10A、100A、1000A可选
输出模式	铅输出（2.5m）
连接器	BNC，4毫米香蕉头，信号电缆（2芯），定制
精度（1000A范围）
0-10A	≤0.5%
10-100	≤0.2%
10-1200A	≤0.1%
相移（1000A范围）
0-10A	≤0.5°
10-100	≤0.2°
10-1200A	≤0.1°
机械参数
尺寸（长x宽x高）（毫米）	105 x 218 x 30
重量（克）	650
夹持电缆直径（mm）	φ52
最大钳口开度（mm）	52
钳夹颜色	红色和灰色
材料	PC+ABS，UL94 V0

选型

型号	定额电流	最大电流	二次电流	变比	负载电阻	准确度
S50A5-100	100A	120A	5A	20:1	2.5VA	1%
S50A5-200	200A	240A	5A	40:1	2.5VA	0.5%
S50A5-300	300A	360A	5A	60:1	2.5VA	0.5%
S50A5-400	400A	480A	5A	80:1	2.5VA	0.5%
S50A5-500	500A	600A	5A	100:1	2.5VA	0.5%
S50A5-600	600A	720A	5A	120:1	2.5VA	0.5%
S50A5-800	800A	960A	5A	160:1	2.5VA	0.5%
S50A5-1000	1000A	1200A	5A	200:1	2.5VA	0.5%
S50A1-100	100A	120A	1A	100:1	可定制	0.2%
S50A1-200	200A	240A	1A	200:1	可定制	0.2%
S50A1-300	300A	360A	1A	300:1	可定制	0.2%
S50A1-400	400A	480A	1A	400:1	可定制	0.2%
S50A1-500	500A	600A	1A	500:1	可定制	0.2%
S50A1-600	600A	720A	1A	600:1	可定制	0.2%
S50A1-800	800A	960A	1A	800:1	可定制	0.2%
S50A1-1000	1000A	1200A	1A	1000:1	可定制	0.1%
S502-300	300A	360A	300mA	1000:1	可定制	0.1%
S502-500	500A	600A	500mA	1000:1	可定制	0.1%
S502-1000	1000A	1200A	500mA	2000:1	可定制	0.1%
S503-800	800A	960A	400mA	2000:1	可定制	0.1%
S503-1000	1000A	1200A	400mA	2500:1	可定制	0.1%
S504-500	500A	600A	250mA	2000:1	可定制	0.1%
S504-1000	1000A	1200A	250mA	4000:1	可定制	0.1%
S50V1-1000	1000A	1200A	1V	1000:1	可定制	0.1%
S50V2-1000	1000A	1200A	2V	1000:1	可定制	0.1%
S50V4-1000	1000A	1200A	4V	1000:1	可定制	0.1%
S50V5-1000	1000A	1200A	5V	1000:1	可定制	0.1%
S50V10-1000	1000A	1200A	10V	1000:1	可定制	0.1%
S50V03-300	300A	360A	300mV	1000:1	可定制	0.2%
S50V05-500	500A	600A	500mV	1000:1	可定制	0.2%
S50V1-500	500A	600A	1V	2000:1	可定制	0.2%
S50V2-500	500A	600A	2V	2000:1	可定制	0.2%
S50V4-500	500A	600A	4V	2000:1	可定制	0.2%
S50V5-500	500A	600A	5V	2000:1	可定制	0.2%
S50V10-500	500A	600A	10V	2000:1	可定制	0.2%
