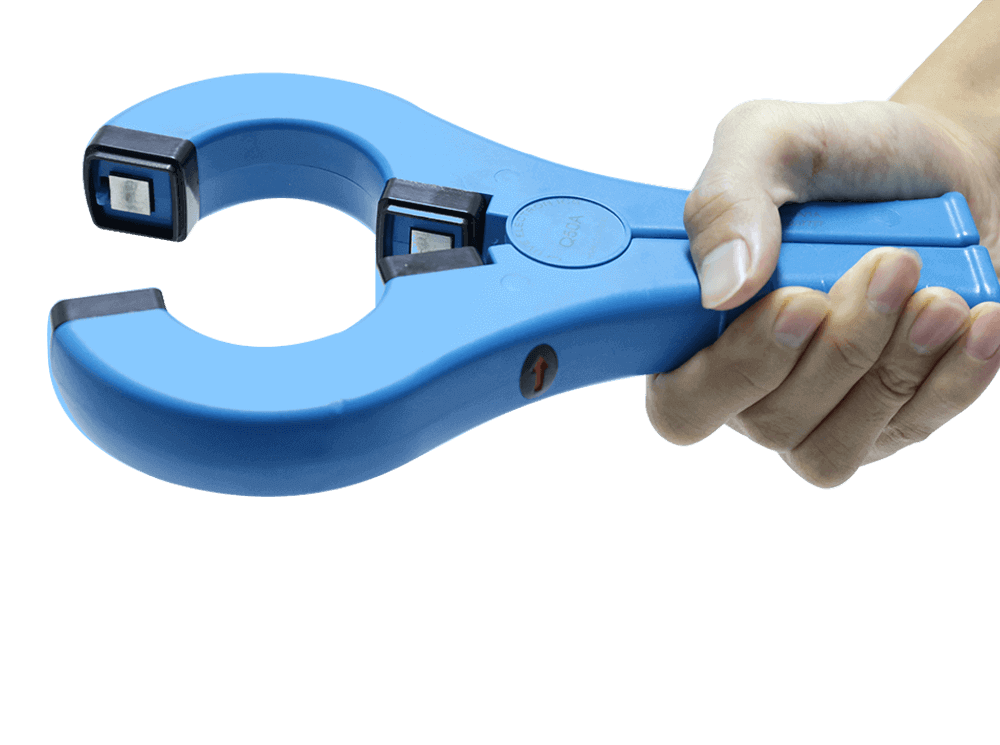

Q50A1000A/1A宽量程测量交流电流钳

Q50A型电流探钳是为在工业和电力环境中快速、方便地测量电流而设计的，其电流测量范围从1mA到1000A，精度高达0.1%，便于测量仪器的操作，符合EN61010-2-032标准。Q50A交流电流钳用于扩展数字式万用表或BNC、电力仪表、示波器、手持式示波器、记录仪或记录器、钳式接地电阻测试仪、双钳相角计、电能表校准器和其他各种仪器的电流测量能力。

询盘 产品彩页下载 视频

应用

■ 示波器；

■ 功率计；

■ 能量分表；

■ 数字万用表；

■ 接地电阻计；

■ 相位伏安计；

■ 电能质量监测；

■ 电缆故障分析；

■ 大型工业负荷；

■ 功率和谐波计；

■ 电力负荷监测；

■ 多功能电能表；

■ 数据记录/记录；

■ 电能质量分析仪；

■ CT二次电流检测；

■ 在电缆束周围测量；

■ 电能表测试仪（现场）；

特征

■ 工业设计与美观；

■ UL，CE CNAS标志；

■ 高含量坡莫合金磁芯；

■ 电流测量精度高0.1%；

■ 夹持线直径：φ50mm；

■ 频率40Hz-20kHz带宽；

■ 用于功率测量的低相移；

■ 符合EN 61010，600V三类；

■ 测量范围为交流1mA至1000A；

■ 改进的人体工程学设计，操作简单；

■ 专为记录器、记录器、示波器、功率和谐波计设计；

参数

电气参数
变比 1000:1或2000:1（定制）
准确度等级 0.1%，0.2%，0.5%
一次电流 0-1000A交流电
二次电流 0-1A交流电，0-5A交流电（定制）
最大连续输入电流 1200A
负载能力 ≤20Ω，标准4Ω
过电压类别 CAT III 600V
输出信号 在额定输入电流下为500mA、1A、5A 交流电
频率范围 40Hz-20kHz
介电强度 1分钟为3KV 50Hz/60Hz
温度范围 -20°C至+55°C
输出 带D01连接器的2.5米电缆
非绝缘导体的最大电压 720 V
标准 EN 61010-1，EN 61010-2-032，EN 61010-2-031
IEC60044-1，& IEC61869-2，600V CAT III
安装 夹式
输出模式 铅输出（2.5m）
连接器 BNC，4毫米香蕉头，信号电缆（2芯），定制
精度（1000A范围）
0-10A ≤0.5%
10-100 ≤0.2%
10-1000A ≤0.1%
相移（1000A范围）
0-10A ≤0.5°
10-100 ≤0.2°
10-1000A ≤0.1°
机械参数
尺寸（长x宽x高）（毫米） 102.9 x 219.6 x 28
重量（克） 550
夹持电缆直径（mm） φ50
最大钳口开度（mm） 50
钳夹颜色 蓝色或者灰色
材料 PC+ABS+聚碳酸酯，UL94 V0

选型

型号 额定电流 最大电流 二次电流 变比 负载电阻 准确度
Q50A5-200 200A 240A 5A 40:1 2.5VA 0.5%
Q50A5-300 300A 360A 5A 60:1 2.5VA 0.5%
Q50A5-400 400A 480A 5A 80:1 2.5VA 0.5%
Q50A5-500 500A 600A 5A 100:1 2.5VA 0.5%
Q50A5-600 600A 720A 5A 120:1 2.5VA 0.5%
Q50A5-800 800A 960A 5A 160:1 2.5VA 0.5%
Q50A5-1000 1000A 1200A 5A 200:1 2.5VA 0.5%
Q50A1-100 100A 120A 1A 100:1 可定制 0.2%
Q50A1-200 200A 240A 1A 200:1 可定制 0.2%
Q50A1-300 300A 360A 1A 300:1 可定制 0.2%
Q50A1-400 400A 480A 1A 400:1 可定制 0.2%
Q50A1-500 500A 600A 1A 500:1 可定制 0.2%
Q50A1-600 600A 720A 1A 600:1 可定制 0.2%
Q50A1-800 800A 960A 1A 800:1 可定制 0.2%
Q50A1-1000 1000A 1000A 1A 1000:1 可定制 0.1%
Q50A2-250 250A 300A 250mA 1000:1 可定制 0.1%
Q50A2-300 300A 360A 300mA 1000:1 可定制 0.1%
Q50A2-500 500A 600A 500mA 1000:1 可定制 0.1%
Q50A2-1000 1000A 1000A 500mA 2000:1 可定制 0.1%
Q50A3-500 500A 600A 200mA 2500:1 可定制 0.1%
Q50A3-800 800A 960A 400mA 2000:1 可定制 0.1%
Q50A3-1000 1000A 1000A 400mA 2500:1 可定制 0.1%
Q50A4-500 500A 600A 250mA 2000:1 可定制 0.1%
Q50A4-1000 1000A 1000A 250mA 4000:1 可定制 0.1%
Q50A6-1000 1000A 1000A 200mA 5000:1 可定制 0.1%
