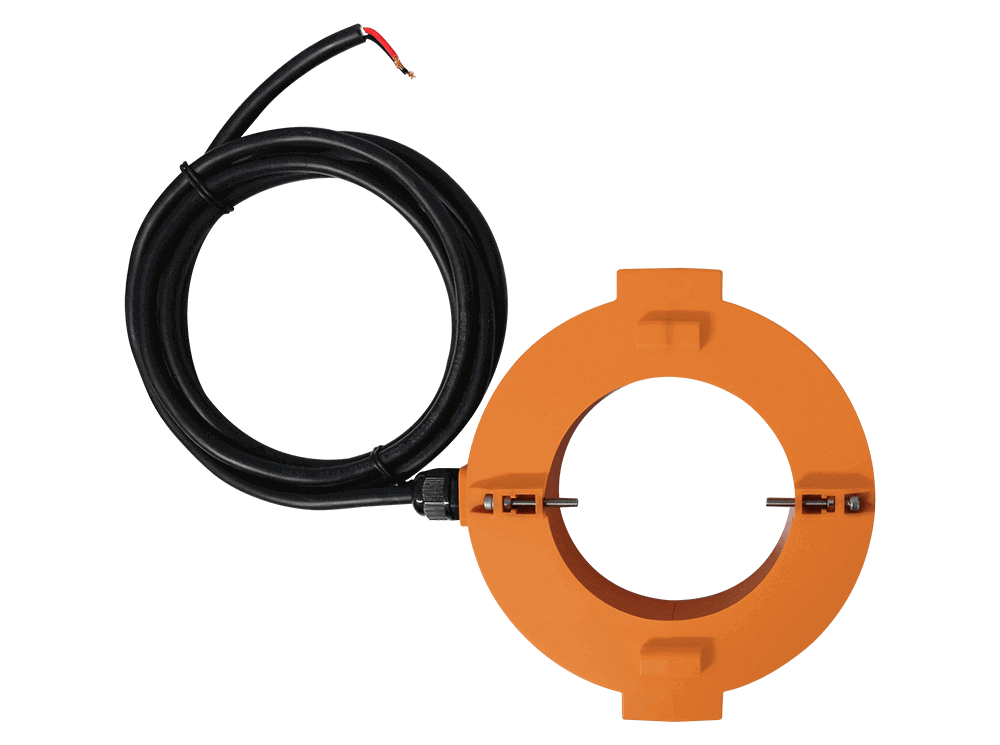

-big_800A_outdoor_IP67_split_core_current_transformer_for_power_meter.png)

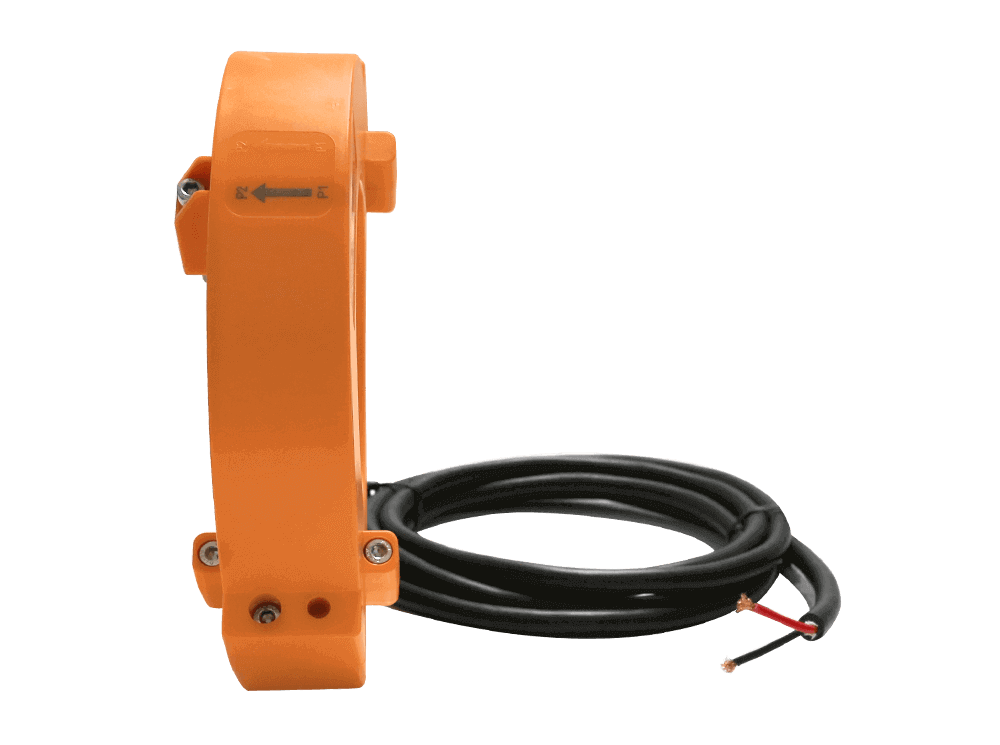

-big_2000A_IP65_outdoor_split_core_current_transformer_5A.png)

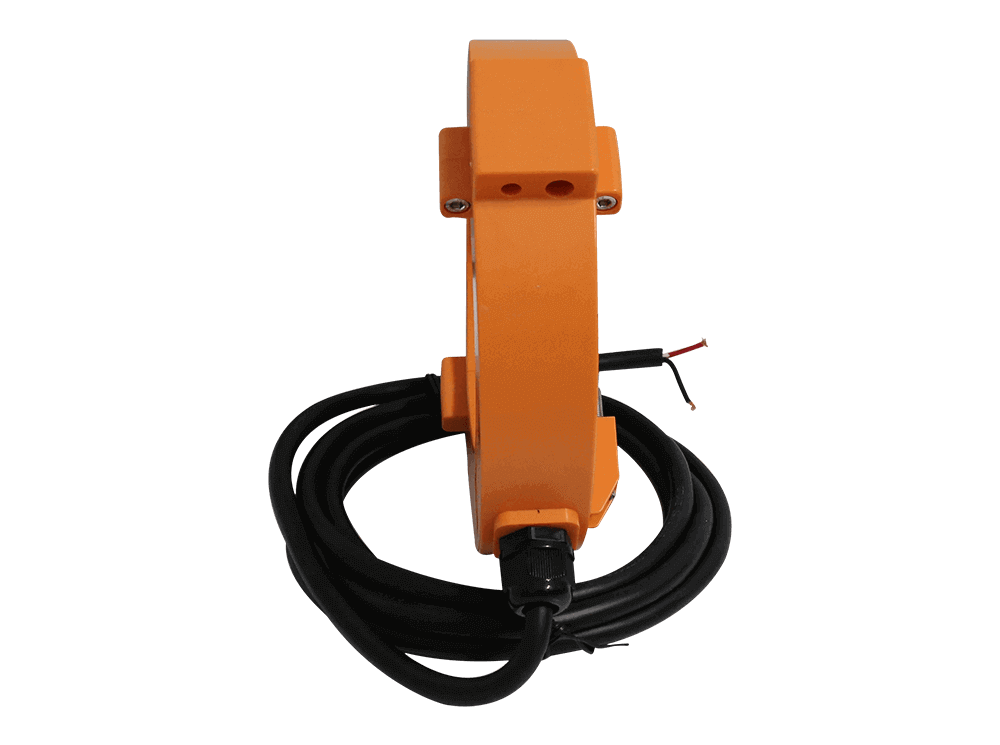

-big_3000A_IP67_outdoor_split_core_current_transformer_0.5s_for_power_transformer_monitoring.png)

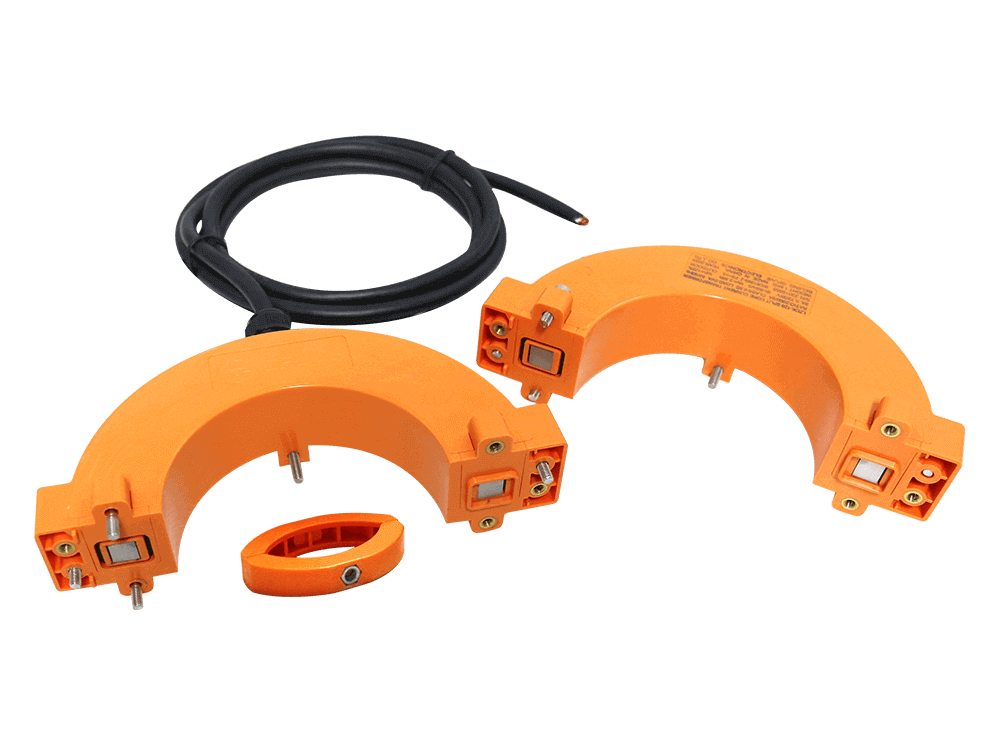

-big_IP65_outdoor_split_core_current_transformer.png)
LZCK-120型户外开合式电流互感器适用于35kV交流电力系统和10kV以下供电设备的电流测量，也可用于微机保护。该互感器与配电变压器监测仪兼容，为监测仪提供高质量的电力参数质量信号，控制、测量和监测电网系统的能量质量等。LZCK-120开启式电流互感器适用于频率为50Hz或60Hz的户外电力系统，其防护等级为IP67。该型电流互感器采用高导磁率的进口硅钢作为磁性材料，具有磁路损耗小、可分芯的特点，其半圆形铁芯和二次绕组采用优质环氧树脂真空浇注在塑料外壳（ABS或PC）内，具有精度高、防火、防紫外线、防爆、免维护、性能稳定可靠、安装方便、长寿命等优点。
我们所有的开合式电流互感器都严格遵守IEC60044-1, IEC 61869-2, NTC 2205, GB1208-2006, ANSI/IEEE C57.13标准。
■ 电能表；
■ 功率表；
■ 配电箱；
■ 负荷监测；
■ 电表测试仪；
■ 中压开关柜；
■ 无功补偿装置；
■ 能耗监控系统；
■ 漏电流保护系统；
■ 电能质量分析仪；
■ 低电压计量系统；
■ 电缆故障监控系统；
■ 配电电力变压器监控系统；
■ 长寿命设计；
■ 易于带电安装；
■ 支持双变比设计；
■ 设计寿命超过15年；
■ 高精度0.5s 和0.5%；
■ 配电变压器功率监测；
■ 测量范围0-3000A AC；
■ 钳形结构设计，测量准确；
■ 带CNAS型式试验认证证书；
■ 最大夹线缆直径：φ120mm；
■ 户外IP67等级防护工业设计；
■ CT带户外电缆， 一体化设计；
■ 二次绕组由绝缘树脂真空浇注而成；
■ 800/5A，1000/5A，1250/5A，1400/5A，1500/5A，2000/5A，2500/5A，3000/5A;
■ IEC60044-1，IEC 61869-2，NTC 2205，GB1208-2006，ANSI/IEEE C57.13标准；
| 技术参数 | |
|---|---|
| 执行标准 | IEC60044-1；IEC 61869-2；NTC 2205；GB1208-2006；GB/T20840.1 & 2；ANSI/IEEE C57.13 |
| 准确度等级 | 0.5S，0.5%，1%，3% (IEC61869 标准) |
| 一次额定电流的范围 | 300-3000A |
| 额定负载范围 | ≤20VA |
| 额定频率 | 50/60Hz |
| 额定二次电流 | 5A 或 1A |
| 额定短时热电流 | 160kA，1S |
| 额定连续热电流 | 120%I1n |
| 二次绕组工频耐受电压 | 3kV，1min |
| 安全标准 | CAT IV 600V IEC/EN 61010-1 |
| 安全系数等级 | (FS) <10 或 5 |
| 输出信号 | 1A，5A或定制 |
| 定制二次电压输出信号 | 1V，2V，5V，10V，333mv等，或定制 |
| 绝缘等级 | E |
| 阻燃ABS和UV塑料外壳，颚部有防水保护 | |
| 机械参数 | |
| 孔径(mm) | Φ120 |
| 尺寸（宽×深×高）(mm) | 225×204×64 |
| 电缆长度 | 2.5 M(标准)，5M, 10M 或定制 |
| 电缆参数 | 2*16AWG线，耐压 400/720V，户外UV塑料外壳 |
| 重量(kg) | 2.8 |
| 颜色 | 橙色、黑色或定制 |
| 工作条件 | |
| 使用温度 | -40°C 至 +70°C |
| 储存温度 | -40°C 至 +70°C |
| IP防护等级 | IP67 ( IEC 60529) |
| 环境 | 户外或户内 |
| 使用海拔高度 | 0- 3000m |
| 使用条件 | 空气中不存在严重损害性、侵蚀性和放射性气体，允许在额定电流下连续工作 |
| GFUVE公司提供室外分体式芯体ct方案设计定制服务! | |
| 类型 | LZCK-120(2.5m 电缆) | |||
|---|---|---|---|---|
| 使用目的 | 测量电流互感器 | |||
| 比率 | 准确度和额定负载(VA) | |||
| I1/I2 | 0.5S | 0.5 | 1 | 3 |
| 300/1 | 1 | 1 | 2.5 | 2.5 |
| 400/1 | 1 | 1 | 2.5 | 2.5 |
| 500/1 | 1 | 1 | 2.5 | 2.5 |
| 600/1 | 1 | 1 | 2.5 | 2.5 |
| 800/1 | 1 | 1 | 2.5 | 2.5 |
| 1000/1 | 2.5 | 2.5 | 2.5 | 5 |
| 1200/1 | 2.5 | 5 | 5 | 5 |
| 1400/1 | 2.5 | 5 | 5 | 5 |
| 1500/1 | 2.5 | 5 | 5 | 5 |
| 2000/1 | 2.5 | 5 | 5 | 5 |
| 2500/1 | 2.5 | 5 | 5 | 5 |
| 3000/1 | 2.5 | 5 | 5 | 5 |
| 500/5 | 2.5 | 2.5 | 5 | 10 |
| 600/5 | 2.5 | 2.5 | 5 | 10 |
| 800/5 | 2.5 | 2.5 | 5 | 10 |
| 1000/5 | 5 | 5 | 10 | 10 |
| 1200/5 | 5 | 5 | 10 | 15 |
| 1400/5 | 5 | 5 | 10 | 15 |
| 1500/5 | 5 | 5 | 10 | 15 |
| 2000/5 | 5 | 10 | 15 | 20 |
| 2500/5 | 5 | 10 | 15 | 20 |
| 3000/5 | 5 | 10 | 15 | 20 |
| 型号 | 一次电流 | 额定功率 | 孔径 (mm) | 外形尺寸(mm) | 重量 (kg) |
|---|---|---|---|---|---|
| LZCK-36 | 100-600A | ≤10VA | Φ36 | 128×120×85.5 | 1.25 |
| LZCK-55 | 100-1000A | ≤10VA | Φ55 | 180×138×52 | 2 |
| LZCK-80 | 100-2000A | ≤10VA | Φ80 | 172×164×85.5 | 2.5 |
| LZCK-120 | 300-3000A | ≤20VA | Φ120 | 225×204×64 | 2.8 |
| LMCK185-10 | 300-5000A | ≤25VA | Φ185 | 350×283×55 | 4.5 |
