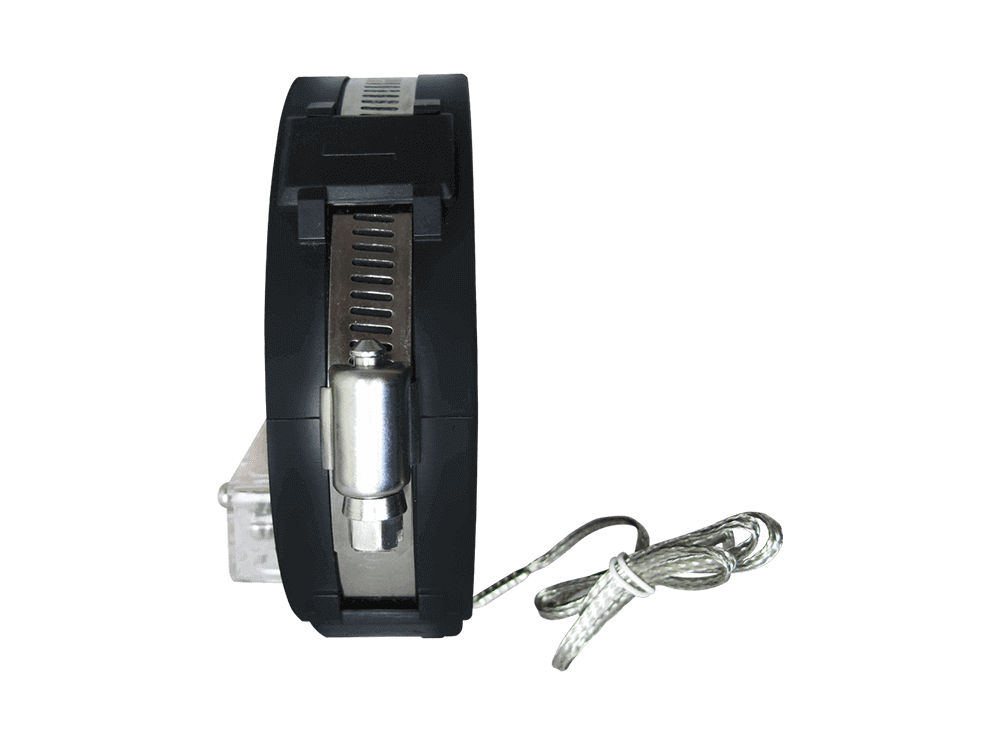

-big_Cheap_Split_core_cast_resin_current_transformer.png)
-big_split_core_transformer_manufactuer.png)
-big_gfuve_400_5A_CT_IEC61869.png)
LZCK310-10 型是一种环形树脂浇注开合式电流互感器，一些客户也将其称为 TTCC。该型号可用于ABB-Safe Ring/Safe Plus...等11KV和35KV交流电力系统中电气设备的测量和微机保护。
我们使用进口硅材料，并使用我们成熟的先进生产技术，确保我们的变压器具有非常好的线性和超过 20 年的使用寿命，以便胜任所有工作。 这些半圆形的环形铁芯和次级绕组由绝缘树脂真空浇注而成，300/5A 到 1000/5A 的比率可以为用户系统定制。
我们所有的电流互感器都严格遵守IEC60044-1、IEC 61869-2、NTC 2205、GB1208-2006、ANSI/IEEE C57.13。
■ 电能表；
■ 功率计；
■ 配电箱；
■ 中压开关设备；
■ 低压计量系统；
■ 电能质量分析仪；
■ 配电变压器监控系统；
■ 安装方便；
■ 经济型设计；
■ 高精度 0.5%；
■ 优质硅钢材料；
■ 使用年限20年以上；
■ 夹持线径：φ50mm；
■ 尺寸：φ50xφ110x32；
■ 测量范围 0-1000A AC；
■ 二次绕组采用绝缘树脂真空浇注；
■ 300/5A、400/5A、500/5A、600/5A、750/5A、800/5A、1000/5A；
■ 300/1A、400/1A、500/1A、600/1A、750/1A、800/1A、1000/1A；
■ IEC60044-1、IEC 61869-2、NTC 2205、GB1208-2006、ANSI/IEEE C57.13；
| 技术参数 | |
|---|---|
| 执行标准 | IEC60044-1；IEC 61869-2；NTC 2205；ANSI C57.13；GB1208-2006； |
| 额定一次电流 | 300-1000A |
| 额定负载 | ≤10VA |
| 额定频率 | 50Hz 或 60Hz |
| 额定二次电流 | 5A 或 1A |
| 额定短时热电流 | 40kA，1S |
| 额定持续热电流 | 120%I1n |
| 二次绕组工频电压 | 3kV，1min |
| 仪器安全系数 | FS≤10 |
| 绝缘级别 | E |
| 材料 | 聚氨酯+硅钢片+漆包线+ABS |
| 机械参数 | |
| 尺寸（宽×深×高）（mm） | φ50xφ110x32 |
| 钳口电缆直径(mm) | 45 |
| 重量（公斤） | 1 |
| 工作条件 | |
| 工作温度 | -40°C 至 +70°C |
| 日平均温度 | <+40°C |
| 贮存温度 | -40°C 至 +70°C |
| 海拔 | <3500米 |
| 条件 | 空气中不存在严重污染、腐蚀性和放射性气体，允许在额定电流下长期运行。 |
| 类型 | LZCK310-10 | ||
|---|---|---|---|
| 用途 | 测量电流互感器 | ||
| 变比 | 精度等级和额定负载（VA） | ||
| I1/I2 | 0.5 | 1 | 3 |
| 300/1 | 2.5 | 2.5 | 5 |
| 400/1 | 2.5 | 5 | 7.5 |
| 500/1 | 5 | 5 | 7.5 |
| 600/1 | 5 | 7.5 | 10 |
| 750/1 | 10 | 10 | 10 |
| 800/1 | 10 | 10 | 15 |
| 1000/1 | 10 | 10 | 15 |
| 300/5 | 2.5 | 5 | 7.5 |
| 400/5 | 5 | 5 | 7.5 |
| 500/5 | 5 | 7.5 | 10 |
| 600/5 | 5 | 7.5 | 10 |
| 750/5 | 10 | 10 | 15 |
| 800/5 | 10 | 10 | 15 |
| 1000/5 | 10 | 10 | 15 |
| 型号 | 一次额定电流 | 额定负载 | 孔径 (mm) | 外形尺寸（毫米） | 重量（公斤） |
|---|---|---|---|---|---|
| LZCK310-10 | 300-1000A | ≤10VA | φ50 | φ50 x φ110 x 32 | 1 |
| LZCK322-10 | 30-1000A | ≤10VA | φ50 | φ50 x φ110 x 52 | 1.6 |
| LZCK350-10 | 30-1000A | ≤25VA | φ50 | φ50 x φ110 x 105 | 3.1 |
| LZCK720-10 | 30-1000A | ≤25VA | φ80 | φ80 x φ110 x 50 | 2.1 |
| LZCK2500-10 | 30-3000A | ≤30VA | φ120，140，160 | φ120 x φ185 x 100 | 7 |
| LZCG530-10 | 30-1000A | ≤20VA | φ45 | φ45 x φ120 x 65 | 2.1 |
| LZCG930-10 | 30-1500A | ≤25VA | φ60 | φ60 x φ155 x 60 | 3.6 |
| LZCT722-10 | 30-1500A | ≤10VA | φ82 | φ82 x φ130 x 55 | 2.3 |
| LZCG2500-10 | 30-3000A | ≤30VA | φ120，140，160 | φ120 x φ185 x 100 | 7 |
订货时请务必确认产品的型号、电流比、精度等级、额定负载和用途。 特殊规格可定制，可根据您的需要制作各种不同规格和参数的电流互感器。
