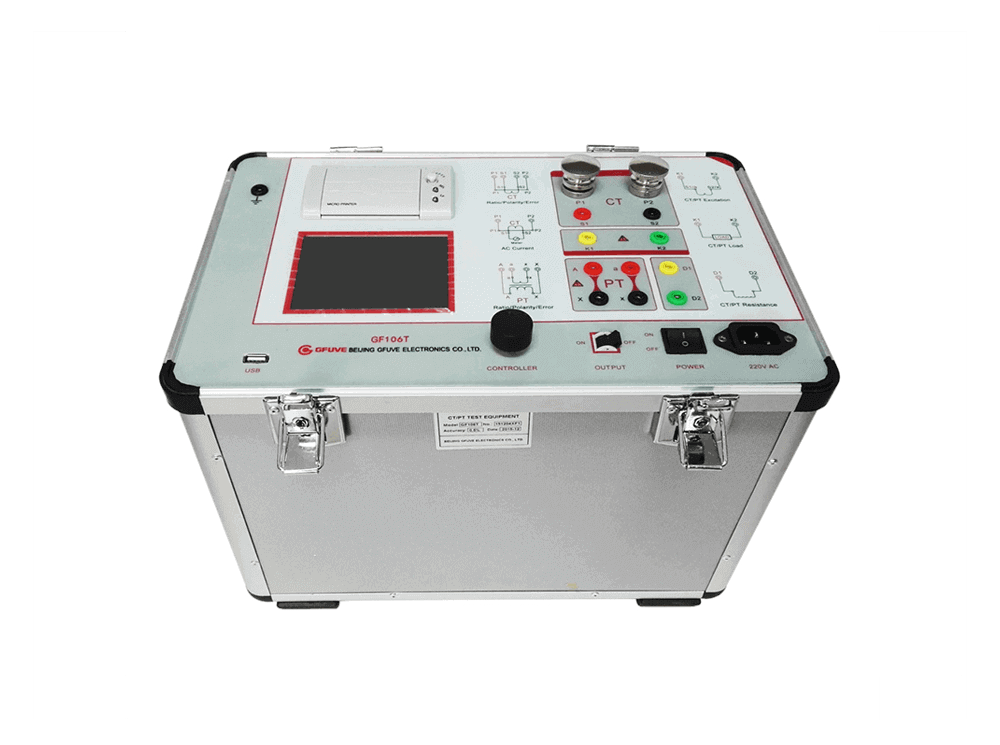

GF106T便携式电流电压互感器测试仪

GF106T主要用于保护等级CT和PT的现场测试，本电流互感器测试仪的测试项目主要包括励磁特性、变比、极性、消磁、比率/相位误差、5%和10%误差曲线、二次绕组电阻检查、工频交流电和二次负载耐受试验。采用LCD，自带小型打印机，支持现场打印，支持使用U盘下载数据，操作简单方便。

询盘产品彩页下载视频

应用

■ 发电厂；

■ 电气实验室；

■ 配电柜公司；

■ 工矿企业电气部；

■ 电力局和电力公司；

■ 电力工程调试公司；

■ 电流互感器、电压互感器厂；

特点

■ 自动退磁；

■ 数据存储组；

■ CT激发曲线；

■ 通过U盘下载数据；

■ 自动检查拐点电压值；

■ 测试各种类型的保护ct；

■ 操作简单，自动检测误差；

■ 一次电压输出最大2500V；

■ 一次电流注入从0到1000A；

■ 采用增加电压和电流的原则；

■ 10%误差曲线，5%误差曲线；

主要功能

I.电流互感器（CT）	二、电压互感器（PT）
1.磁化曲线	1.励磁特性试验
2.变比测试	2.变比测试
3.极性	3. 极性
4.5%和10%误差曲线	4.工频交流耐受试验
5.电流注入	5. 消磁测试
6.消磁测试	6. 比率误差、相位误差
7.比率误差、相位误差	7.拐点值的计算
8.工频交流耐压试验	8.实际二次负荷试验（负荷试验）
9.自动计算励磁拐点值	9.电阻测试
10.实际二次负荷试验（负荷试验）
11.电阻测试

参数

电气参数
精度		0.2%，0.5%
电源		AC 220V±10% 或 AC 110V±10%，50/60Hz
励磁电压输出		0-2500Vrms
励磁电流输出		0-5Arms (20A峰值)
大电流输出		0-1000A
大电流电缆长度		4m，95mm²
精度		≤0.2%
频率		50Hz 或 60Hz 可选
二次绕组直流电阻测量	范围	0.1-300Ω
二次绕组直流电阻测量	精度	≤0.2%
二次实际负荷测量	范围	0.1VA-1000VA
二次实际负荷测量	精度	≤0.2%
CT/PT相位误差测量	精度	±4分钟
CT/PT相位误差测量	分辨率	0.01分钟
CT比率误差测量	范围	≤25000A/5A(5000A/1A)
CT比率误差测量	精度	≤0.2%
PT比值误差测量	范围	1-500KV
PT比值误差测量	精度	≤0.2%
液晶显示器		5.6英寸背光LCD
电缆长度		一次侧4米；二次侧5米；其他定制
通信端口		USB
PC控制软件		可选
打印机		热敏打印机
标准
参考标准		GB1207-2006、GB1208-2006、GB16847-1997 IEC60044-1、IEC60044-6、IEC61869-1，2，3、ANSI/IEEE C57.13
安全标准		GB 4793.1-2007
EMC		EMC标准89/336/EEC FCC第15部分A类子部分B IEC 1000-4-2 /3 /4 /6
机械参数
外形尺寸（长x宽x高）（毫米）		400 x 250 x 250
重量 (kg)		≤22
环境条件
工作温度		-10°C 至 50°C
储存温度		-40°C 至 70°C
相对湿度		≤95%，on-condensing
海拔高度		≤2000m
