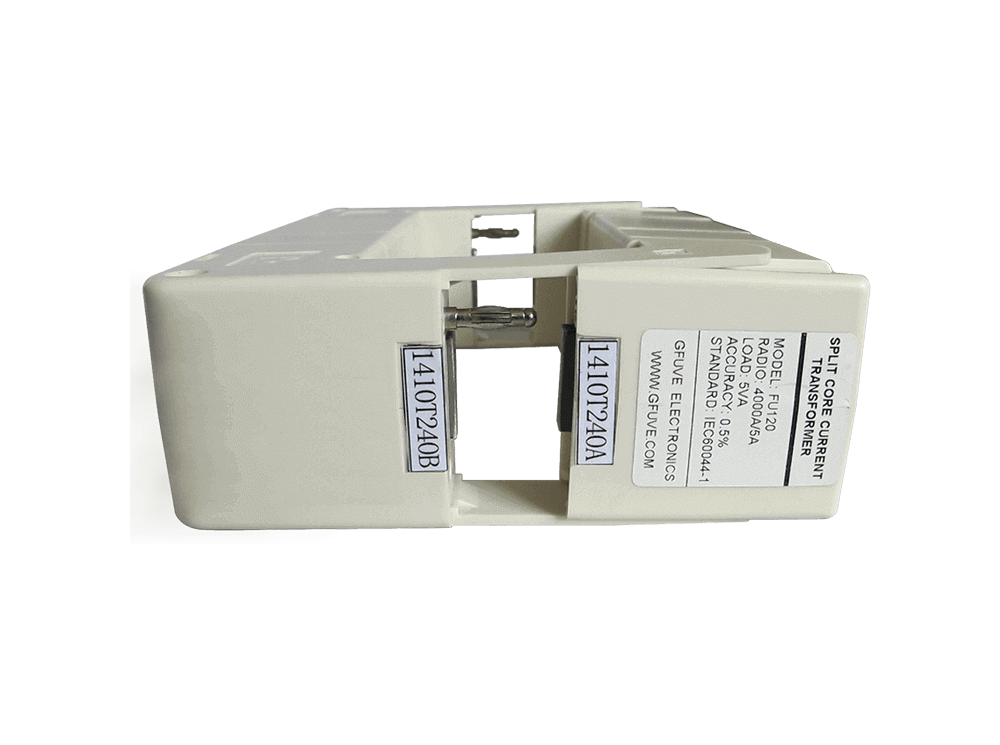

-big_bus_bar_split_core_current_transformer.png)

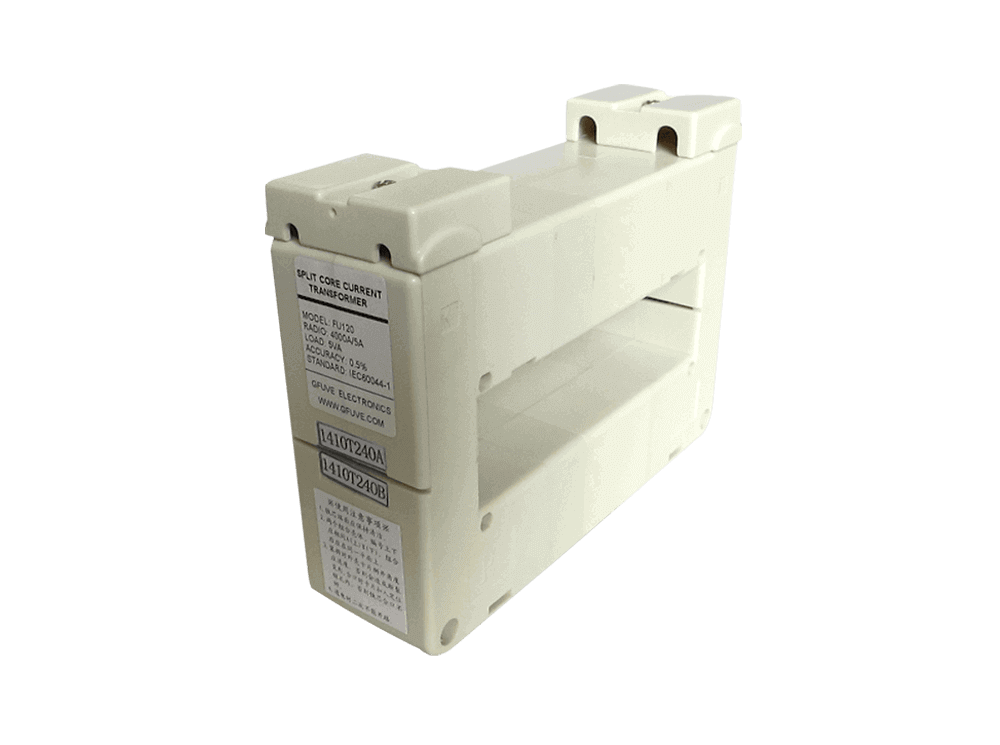

-big_busbar_split_current_transformer_factory.png)

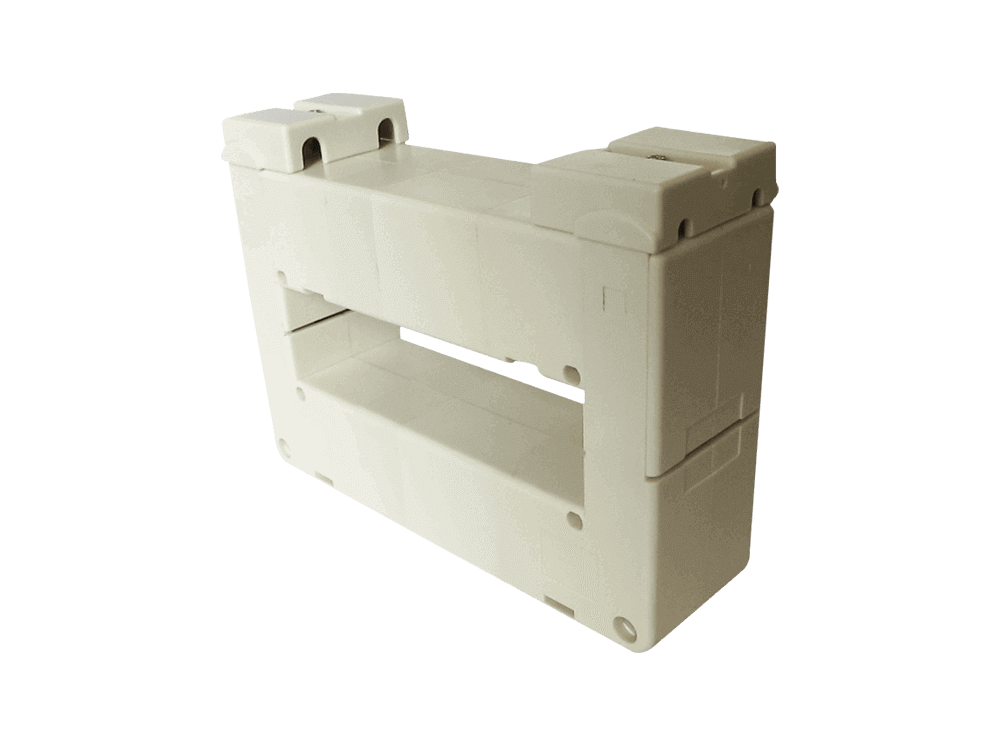

-big_low_voltage_current_transformer.png)

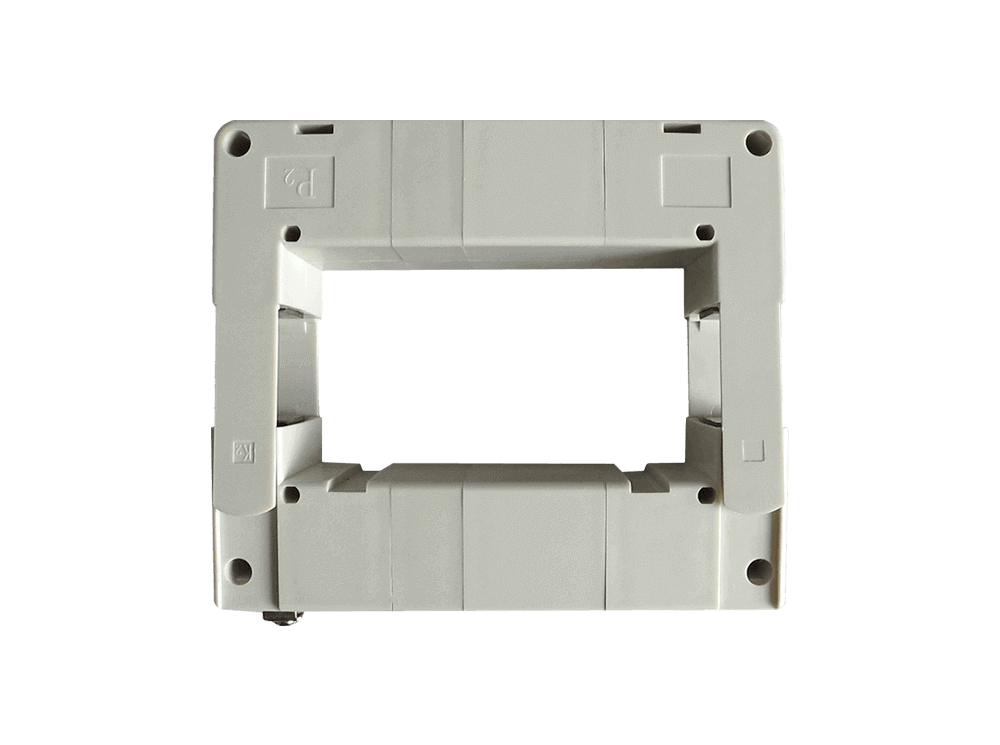

-big_current_transformer_manufacturer.png)

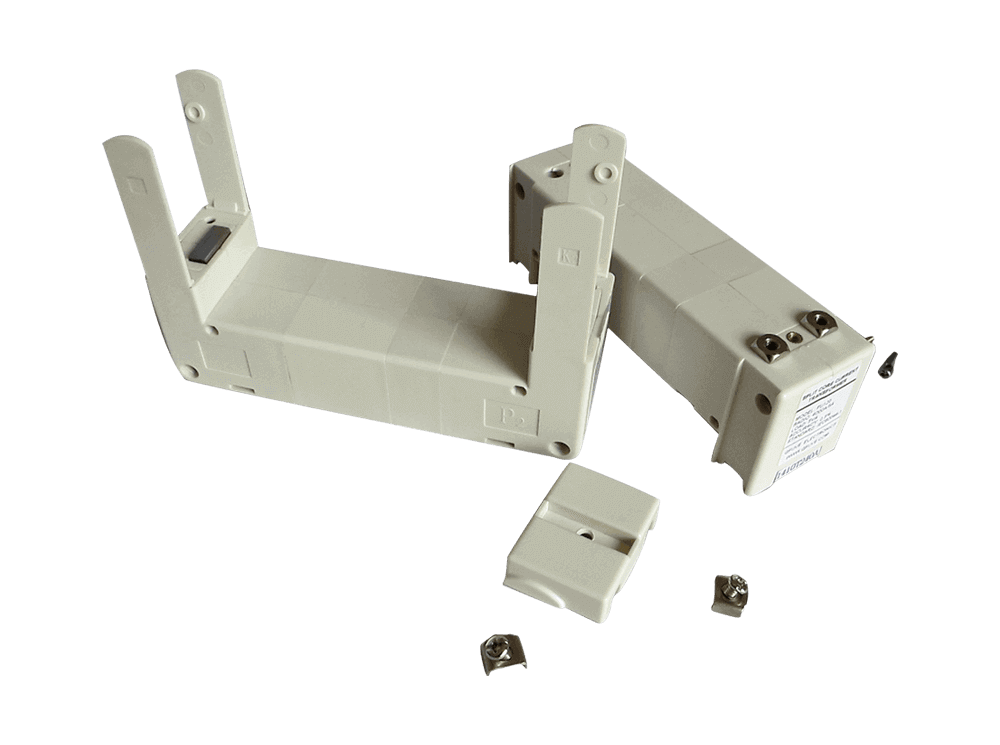

-big_current_transformer_3000A.png)
FU120是一种母线开合式电流互感器，母线型开合式电流互感器也称为分芯电流变压器或开启式电流互感器。主要应用于电气系统改造工程，安装方便，不需要拆除一次母线，通电后也可操作，不影响客户，正常用电，帮助客户改造项目，提高效率，节省人力、物力和财力，本系列适用于继电器装置、计量装置。
所有电流互感器严格符合IEC60044-1、IEC 61869-2、NTC 2205、GB1208-2006、GB20840.2-2013、ANSI/IEEE C57.13标准。
■ 电能表；
■ 功率计；
■ 配电箱；
■ 负荷中心；
■ 三相平衡控制；
■ 数字故障记录；
■ 中压开关设备；
■ 分量计准确计量；
■ 电能质量分析仪；
■ 电能表电流测量;；
■ PLC功率测量装置；
■ 智能电网应用特点；
■ 各种电力监控系统；
■ 厂内展示、家庭展示；
■ (BEMS)建筑能源管理系统；
■ HEMS (家庭能源管理系统)；
■ 太阳能和风力涡轮机系统的逆变器；
■ 用于分析建筑和机械性能的数据记录仪；
■ 变比可定制；
■ 母线式开合式设计；
■ 带电安装、拆卸方便；
■ 测量范围0-4000A交流；
■ 高精度0.2%、0.5s、0.5%；
■ 各种规格满足不同母线安装；
■ 握线尺寸:120×30, 120×130mm...可以定制；
■ 二次输出5A、1A、333mV、1V、2V、5V....；
■ IEC60044-1, IEC 61869-2, , NTC 2205, GB1208-2006, ANSI/IEEE C57.13；
| 技术参数 | |
|---|---|
| 执行标准 | IEC/EN60044-1 & IEC61010-1 & IEC61869-2&ANSI C57.13 |
| 变比 | 60: 1、120:1、3000/5A或1000:1，定制 |
| 标称输入电流(一次电流) | 300A/400A/500A/600A/750A/800A/1000A/1200A/1250A/1500A/2000A/2500A/3000A/3200A/4000A |
| 过载承受能力 | 1.2倍额定连续电流 |
| 准确度 | 0.2%，0.5 %，1% |
| 系统电压 | 720V(0.72kV) |
| 输出信号 | 50mA-500mA，1A，5A交流可选 333mV AC或100mV-2V可选 |
| 负载 | 2.5VA-10VA |
| 频率范围 | 40 Hz....2000 Hz |
| 耐压强度 | 3kv 50Hz/60Hz，1分钟 |
| 输出端子 | K1，K2 或 S1，S2 |
| 防护等级 | 3.0V0-P |
| 安全标准 | CAT IV 600V AC IEC/EN 61010-1 |
| 内部结构 | 母线类型设计 |
| 最大钳口开度 | 120 x 130mm，120 x 30mm |
| 材料 | 硅钢片+漆包线+ABS+ 94V-0 |
| 颜色 | 白色和灰色 |
| 机械特性 | |
| 尺寸(W××D H)(mm) | 166 x 110 x 49，166 x 208 x 49 |
| 重量(kg) | 1.2，1.7 |
| 操作条件 | |
| 工作温度 | -25 至 +55°C |
| 相对湿度 | 0 - 85%不冷凝 |
| 使用环境 | 室内 |
| 高度 | <3000 米 |
| 条件 | 空气中不存在严重污染、腐蚀性和放射性气体，允许在额定电流下长期工作。 |
| 型号 | FU120 | ||
|---|---|---|---|
| 功能 | 测量电流互感器 | ||
| 变比 | 准确度等级 | ||
| I1/I2 | 0.2 | 0.5 | 1 |
| 500A/333mV | 是 | 是 | |
| 1000A/333mV | 是 | 是 | |
| 2000A/333mV | 是 | 是 | |
| 3000A/333mV | 是 | 是 | |
| 4000A/333mV | 是 | 是 | |
| 500A/1V | 是 | 是 | 是 |
| 500A/2V | 是 | 是 | 是 |
| 500A/5V | 是 | 是 | 是 |
| 1000A/1V | 是 | 是 | 是 |
| 1000A/2V | 是 | 是 | 是 |
| 1000A/5V | 是 | 是 | 是 |
| 2000A/1V | 是 | 是 | 是 |
| 2000A/2V | 是 | 是 | 是 |
| 2000A/5V | 是 | 是 | 是 |
| 3000A/1V | 是 | 是 | 是 |
| 3000A/2V | 是 | 是 | 是 |
| 3000A/5V | 是 | 是 | 是 |
| 4000A/1V | 是 | 是 | 是 |
| 4000A/2V | 是 | 是 | 是 |
| 4000A/5V | 是 | 是 | 是 |
| 1000A/1A | 是 | 是 | 是 |
| 2000A/1A | 是 | 是 | 是 |
| 3000A/1A | 是 | 是 | 是 |
| 4000A/1A | 是 | 是 | 是 |
| 300A/5A | 是 | 是 | |
| 500A/5A | 是 | 是 | |
| 600A/5A | 是 | 是 | |
| 800A/5A | 是 | 是 | |
| 1000A/5A | 是 | 是 | |
| 1500A/5A | 是 | 是 | |
| 2000A/5A | 是 | 是 | |
| 2500A/5A | 是 | 是 | |
| 3000A/5A | 是 | 是 | |
| 4000A/5A | 是 | 是 | |
| 型号 | 一次额定电流 | 额定负载 | 二次输出 | 孔径(mm) | 描述 (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|
| FU-16 | 5-200A | ≤10 Ohm | 333mV，1V，5V，100mA | φ16 | 38 x 55 x 18 | 0.06 |
| FU-32 | 100-600A | ≤10VA | 333mV，1V，5V，1A，5A | φ32 | 110 x 130 x 41 | 0.7 |
| FU-36 | 100-600A | ≤2.5VA | 333mV，1V，5V，1A，5A | φ10，φ16，φ24，φ36 | 26 × 43 × 27 31 × 50 × 30 43 ×73 × 39 60 × 89 × 43 |
0.1，0.12，0.2，0.35 |
| FU-80 | 100-1200A | ≤5VA | 333mV，1V，5V，1A，5A | φ30，φ55，φ80 | 88 x 129 x 28 108 x 155 x 28 138 x 193 x 28 |
0.4，0.55，0.6 |
| FU-100 | 300-3000A | ≤10VA | 333mV，1V，5V，1A，5A | φ100 | 170 x 184.5 x 41 | 1 |
| FU120 | 200-4000A | ≤10VA | 333mV，1V，5V，1A，5A | 120 x 130，120 x 30 | 166 x 110 x 49 166 x 208 x 49 |
1.2，1.7 |
| FU160 | 500-5000A | ≤20VA | 1A，5A | 160 x 80 | 144 x 227 x 54 | 2.8 |
